利用簡單的數學公式，就可以將于L和N線路上所測得的電流，區分為CM電流和DM電流。但是為了避免發生代數計算的錯誤，必須先對電流的「正方向」做一定義。可以假設若電流由右至左流動，就是正方向，反之則為負方向。此外，必須記住的是：一個電流I若在任一線路中往一個方向流動時，這是等同于I往另一個方向流動的（Kirchhoff定律）。

　　例如：假設在一條線路（L或N）上，測得一個由右至左流動的電流2μA。并在另一條線路上，測得一個由左至右流動的電流5μA。CM電流和DM電流是多少呢？就CM電路而言，假設它的E連接到一個大型的金屬接地平面，因此無法測量出流過E的電流值（如果可以測得，那將是簡單的Icm）。這和一般離線的（off-line）電源供應器具有3條（有接地線）或2條（沒有接地線）電線不同，我們將會發現對那些接地不明的設備而言，其實它們具有一些泄漏（返回）路徑。

　　以圖一為例，假設第一次測量的線路是L（若選擇N為首次測量的線路，底下所計算出來的結果也是一樣的）。由此可以導出：

　　IL = Icm/2 + Idm= 2μA

　　IN = Icm/2 - Idm= -5μA

　　求解上面的聯立方程式，可以得出：

　　Icm = -3μA

　　Idm = 3.5μA

　　這表示有一個3μA的電流，流過E（這是共模的定義）。而且，有一個3.5μA的電流在L和N線路中來回流動。

　　再舉一個例子：假設測得一個2μA的電流在一條線路中由右至左流動，而且在另一條線路中沒有電流存在，此時，CM電流和DM電流為多少？

　　IL = Icm/2 + Idm= 2μA

　　IN = Icm/2 - Idm= 0μA

　　對上面的聯立方程式求解，可得出：

　　Icm = 2μA

　　Idm = 1μA

　　這是「非對稱模式」的例子。從此結果可以看出，「非對稱模式」的一部分可以視為「不對稱（CM）模式」，而它的另一部分可視為「對稱（DM）模式」。

　　傳導式EMI的測量

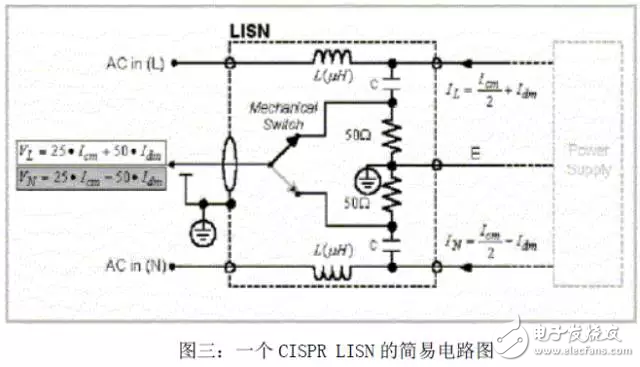

　　為了要測量CE，我們必須使用線路阻抗穩定網絡（Line Impedance Stabilization Network；LISN）。如圖三所示一個簡易的LISN電路圖。

　　使用LISN的目的是多重的。它是一個「干凈的」交流電源，將電能供應給電源供應器。接收機或頻譜分析儀可以利用它來讀出測量值。它提供一個穩定的均衡阻抗，即使噪聲是來自于電源供應器。最重要的是，它允許測量工作可以在任何地點重復進行。對噪聲源而言，LISN就是它的負載。假設在此LISN電路中，L 和C的值是這樣決定的： 電感L小到不會降低交流的電源電流（50/60Hz）；但在期望的頻率范圍內（150 kHz to 30MHz），它大到可以被視為「開路」。電容C小到可以阻隔交流的電源電壓；但在期望的頻率范圍內，它大到變成「短路」。

　　在圖三中，主要的簡化部分是，纜線或接收機的輸入阻抗已經被包含進去了。測量傳導時，將一條典型的同軸纜線連接到一臺測量儀器（分析儀或接收機或示波器…等）時，對一個高頻訊號而言，此纜線的輸入阻抗是50歐姆（因為傳輸線效應）。所以，當接收機正在測量這個訊號時，假設在L和E之間，LISN使用一個「繼電/切換（relay/switch）電路」，將實際的50歐姆電阻移往相反的配對線路上，也就是在N和E之間。如此就能使所有的線路在任何時候都能保持均衡，不管是測量VL或VN。

　　選擇50歐姆是為了要仿真高頻訊號的輸入阻抗，因為高頻訊號所使用的主要導線之阻抗值近似于50歐姆。此外，它可以讓一般的測量工作，在任何地點、任何時間重復地進行。值得注意的是，電信設備的通訊端口是使用「阻抗穩定網絡」，它是使用150歐姆，而不是50歐姆；這是因為一般的「數據線路（data line）」之輸入阻抗值近似于150歐姆。

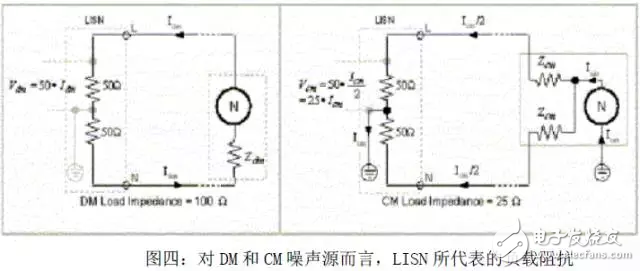

　　為了了解VL和VN，請參考圖四。共模電壓是25Ω乘以流向E的電流值（或者是50Ω乘以Icm/2）。差模電壓是100Ω乘以差模電流。因此，LISN提供下列的負載阻抗給噪聲源（沒有任何的輸入濾波器存在）：

　　CM負載阻抗是25Ω，DM負載阻抗是100Ω。

　　當LISN切換時，可以由下式得出噪聲電壓值：

　　VL=25*Icm+50*Idm 或 VN=25*Icm – 50*Idm

　　這是否意味著只要在L-E和N-E上做測量，就可以知道CM和DM噪聲的相對比例大?。?/p>

　　其實，許多人常有這樣的錯誤觀念：「如果來自于電源供應器的噪聲大部分是屬于DM的，則VL和VN的大小將會相等。如果噪聲是屬于CM的，則VL和VN的大小也會相等。但是，如果CM和DM的輻射大小幾乎相等時，則VL和VN的測量值將不會相同。

　　如果這樣的觀念正確的話，那就表示即使在一個離線的電源供應器中，L和N線路是對稱的，但L和N線路上的輻射量還是不相等的。在某一個特殊的時間點，兩線路上的個別噪聲大小可能會不相等，但實際上，射頻能量是以交流的電源頻率，在兩條線路之間「跳躍」著，如同工作電流一樣。所以，任何偵測器測量此兩條線路時，只要測量的時間超過數個電壓周期，VL和VN的測量值差異將不會很大的。不過，極小的差異可能會存在，這是因為有各種不同的「不對稱性」存在。當然，VL和VN的測量結果必須符合EMI的限制規定。

　　使用LISN后，就不需要分別測量CM和DM噪聲值，它們是利用上述的代數公式求得的。

　　有人說：「頻率大約在5 MHz以下時，噪聲電流傾向于以差模為主；但在5 MHz以上時，噪聲電流傾向于以共模為主?！共贿^這種說法缺乏根據。當頻率超過20 MHz時，主要的傳導式噪聲可能是來自于電感的感應，尤其是來自于輸出纜線的輻射。本質上這是共模。但對一個交換式轉換器而言，這并不是共模噪聲的主要來源。如表一所示，標準的傳導式EMI限制之頻率測量范圍是從150 kHz至30 MHz。為何頻率范圍不再向上增加呢？這是因為到達30 MHz以后，任何傳導式噪聲將會被主要的導線大幅地衰減，而且傳輸距離會變短。但纜線當然還會繼續輻射，因此「輻射限制」的范圍實際上是從30MHz到 1GHz。

　　結語

　　工程師都習慣將電源供應器想象成一個「干凈的」電源，其實來自電源電路的傳導發射是很復雜的。
