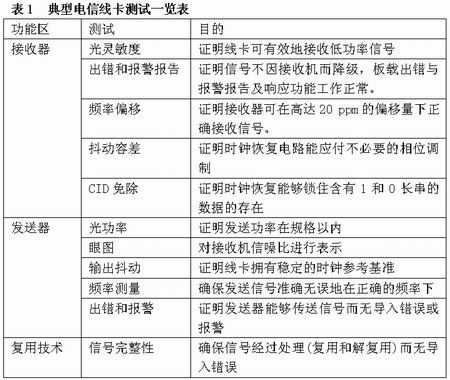

在制造電信線路卡時，必須保證它們符合各種標準，必須使每一線卡的接收器經受抖動和低功率信號的考驗，其發送器必須能夠提供足夠的功率以最小的抖動實現跨長距離傳送，同時還必須對該線卡是否正確復用和解復用數據流進行測試。表1是電信線路卡主要測試一覽表。
進行線卡測試時，必須把線卡安裝到模擬電信網絡的測試臺中。圖1示出利用回送信號進行線卡測試的典型測試過程。借助回送法，通過由電信測試裝置產生的光測試信號對線卡的接收器進行測試。線卡的接收器把光信號轉換成電信號，并將它沿背板回送給另一線卡，將測試信號環回到測試裝置。

接收器測試

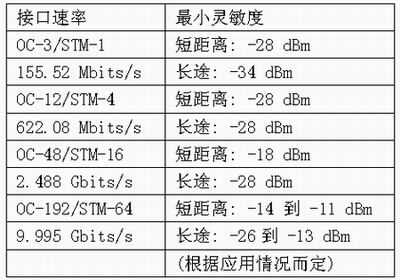

為符合Telcordia GR-253-CORE及ITU-T G.957等電信標準，線卡接收器必須正確檢測低功率信號的位數從這些位數中，線卡必須提取時鐘信號，誤碼率不超過1 x 10-10。這里給出接收器針對每一線速(OC對應Telcordia標準，STM對應ITU-T 標準)所必須擁有的最小靈敏度：

為避免產生進入信號錯誤，線卡的時鐘恢復和鎖相環(PLL)電路必須克服可能出現的固定頻率偏移或抖動信號的可變頻率偏移等頻偏。Telcordia和ITU-T規定，接收器必須應付±20 ppm的偏移量而無導入錯誤。
在對線卡的接收器電路進行測試之前，必須對要測試的設備進行同步化，同步時鐘可以來自測試裝置也可以來自外部信號源。通過改變測試信號的頻率，可以測試PLL電路對靜態偏移的跟蹤能力，在偏移量超過時鐘恢復電路的鎖定范圍時，數據流中就會摻入誤碼。
大多數PLL器件可以輕松地應付其鎖定范圍內的靜態頻偏，但對于帶有不必要相位調制的抖動信號，對接收機提取時鐘信號并保持所要求的BER的能力提出了挑戰。
為測試接收機的抖動容差，用測試裝置在規定頻率下產生抖動。針對每一頻率，增加抖動幅度直到測試裝置檢測到返回信號錯誤為止。Telcordia標準規定，線卡必須在OC-48的工作速率下接收含有高達15個單元間隔(15 UI)的抖動而不產生錯誤。
根據測試結果，可以繪制抖動幅度對頻率的曲線(圖2)。把繪制的曲線與相應的Telcordia或ITU-T掩板作比較，掩板以下的任何點均表示被測接收器會對進入數據流造成錯誤。如果測試結果顯示掩板測試失效，應放棄該線卡。當然，你也可以重調PLL電路，在改進其性能后，再對此卡重新測量。
此外還必須進行核實，即使數據流中含有長串連續的相同數位時，在測的接收器也能從進入的數據中正確提取時鐘信號。被稱作連續相同數字(CID)1和0的長串，沒法轉換(lack transition)。由于轉換之間存在的長時間間隔造成接收器時鐘恢復更難，線卡要通過Telcordia和ITU-T標準的測試，必須以O(shè)C-48的線速應付33,280個連續數字，由此必須產生如此多CID的測試數據流。
最后，還要保證線卡正確檢測錯誤。當線卡檢測到高于規定閾值的錯誤率時，便向管理系統發出報警。為測試線卡的出錯檢測能力，必須施加一個已知出錯率，檢測線卡，線卡應該正確記錄和報告這些報警。
典型的報警測試包括信號損失(LOS)和報警指示信號(AIS)檢測。為模擬LOS，用測試裝置把測試信號切斷，線卡應檢測到光輸入功率損失，并報告LOS。進行AIS測試，你可以對測試裝置編程，產生AIS條件并檢查線卡是否檢測到它。

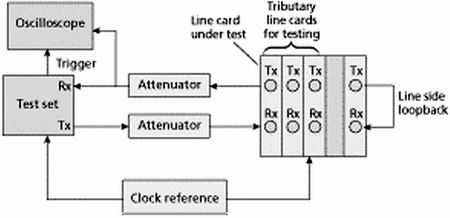

圖1 通過將光測試信號從發送器回送到接收器進電信線卡測試

發送器測試

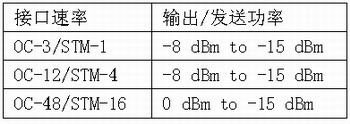

線卡發送器將電信號轉換成光信號。為確保成功發送，Telcordia和ITU-T標準推薦對每一線卡速率適用最小輸出功率水平。由于發送器具有高的輸出功率水平，你必須將它在施加于測試裝置前進行信號衰弱。測試裝置測得輸出功率，再加上你知道你所施加的衰減量，所以你可以計算發送功率水平并將之與其測試限值進行對比。

輸出功率還對信噪比有影響，如果把信噪比作為眼圖進行觀察，便能輕松地將結果與Telcordia或ITU-T的建議值對比。對示波器眼圖與Telcordia或ITU-T標準的指定掩板進行比較，大多數示波器允許比照掩板自動測試眼圖。為創建眼圖，對線卡接收器施加一偽隨機位序列(PRBS)信號，并在信號進入測試裝置處用示波器對loopback信號進行測量。通過用測試裝置的分割時鐘觸發示波器掃描，可以建立一個眼圖。每一次連續掃描都在示波器顯屏上建立起眼圖。
如接收信號中的情形一樣，發送信號中的頻率偏移也能引起位錯誤。大多數線卡發送器都能夠?qū)⑿盘?hào)保持在標定速率的5 ppm以?xún)?nèi)，遠好于Telcordia和ITU-T指定的20 ppm。理想情況下，這些信號不會產生錯誤或報警，因此送出的信號也不會出錯。如果某發送器出現BER測試失敗，那就檢驗一下你所有的背板連接是否牢靠，線卡的安裝是否正確。如果這一切都做到了還不行，那么只有放棄此卡。

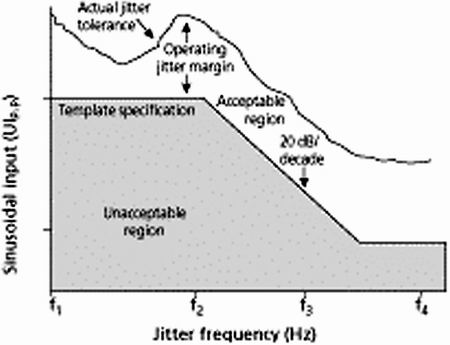

圖2 抖動容差掩板規定接收器必須容許的抖動限定范圍

復用
各線卡均以線速接收數據，但它們處理數據的速率卻低于線速。例如，工作于OC-48速度的線卡大部分情況下是以STS-1(1.544 Mbytes/s)的速度處理數據。
為實施這些功能，線卡必須從OC-48線速解復用到STS-1線速。為檢驗線卡復用和解復用功能的正常操作，測試裝置必須產生由OC-48/STM-16數據流構成的OC-192/STM-64數據流。而后線卡便可解析各個STS-1數據流并對它們進行處理。
在將測試信號環回到測試裝置時，測試裝置便可檢驗所有STS-1數據流的完整性，確保不含任何錯誤。一般地，用5秒鐘就可以對每個STS-1數據流進行零出錯測試。任何錯誤的出現均可能表示有壞的電路跡線或焊點不牢等制造缺陷的存在，應該丟棄這些線卡。
