5.2 RFID閱讀器協議一致性測試實例

　　EPC UHF Class 1 Gen 2標準RFID閱讀器協議一致性物理層測試項目如表5-3所示：

　　測試規范序號物理層測試項目測試點數

　　7頻率準確度50

　　12數據編碼2

　　14射頻包絡12

　　14射頻包絡22

　　21上電射頻包絡11

　　22上電射頻包絡21

　　24下電射頻包絡11

　　25下電射頻包絡21

　　32前導碼2

　　42FHSS射頻包絡1

　　46FHSS信道50

　　48多閱讀器模式頻譜1

　　51密集閱讀器模式頻譜1

　　358單邊帶模式頻譜1

　　表5-3：RFID閱讀器協議一致性物理層測試項目

　　物理層測試中，我們選取數據編碼，射頻包絡1和密集閱讀器模式頻譜三個測試項目的單個測試點為例。

　　數據編碼測試的目的是測量閱讀器信號中的PIE編碼參數，編碼參數確定了閱讀器信號數據位的標準長度，并間接確定了標簽信號的鏈接速率。閱讀器信號采用不同的脈沖長度進行數據信息的編碼，數據0應在6.25到25微秒之間，數據1與數據0的長度之比，應滿足如圖5-6所示的規定：

　　圖5-6：PIE編碼符號

　　測試過程中，RFID閱讀器協議一致性測試系統接收被測閱讀器發送的指令，并測量Query指令中數據0和數據1 的編碼參數。實測信號如圖5-7所示，三個光標之間依次為數據1和數據0，其中數據0長度，即Tari為24.8微秒，數據1長度為43.2微秒，PIEx為18.4微秒，符合協議規定。

　　圖5-7：PIE編碼實測信號

　　射頻包絡1測試的目的是測量閱讀器信號中的ASK調制參數，包括調制深度、上升沿時間、下降沿時間和脈沖寬度，調制參數必須在一定的范圍之內，標簽才能夠正確識別閱讀器的信號。閱讀器到標簽傳輸?shù)钠胀ˋSK和PR-ASK信號的射頻包絡都有嚴格的定義，調制深度應在80%到100%之間，上升沿、下降沿時間應小于0.33數據位長度，脈沖寬度應在0.265到0.525數據位長度之間，如圖5-8所示：

　　圖5-8：普通ASK和PR-ASK信號的射頻包絡

　　測試過程中，RFID閱讀器協議一致性測試系統接收被測閱讀器發送的指令，并測量特定脈沖的調制參數。實測信號如圖5-9所示，被測閱讀器采用的是PR-ASK信號，經過脈沖成型濾波后波形變得圓滑，數據位長度為24.8微秒，調制深度為97.4%，上升沿時間為8.0微秒，下降沿時間為7.6微秒，脈沖寬度為12.6微秒，符合協議規定。

　　圖5-9：PR-ASK射頻包絡實測信號

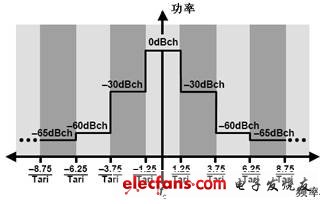

　　密集閱讀器模式頻譜測試的目的是測量閱讀器信號的頻譜構成，在密集閱讀器模式下，應用環境中將有多個閱讀器在不同的信道上同時通訊，因此要求每個閱讀器只能占用自己的信道，發射信號在該信道以外的功率應該足夠小，否則可能干擾相鄰信道閱讀器的正常通訊。密集閱讀器模式頻譜在第1、2、3鄰道的抑制比需要分別達到-30、-60、-65dBch，如圖5-10所示：

　　圖5-10：密集閱讀器模式頻譜模板

　　測試過程中，RFID閱讀器協議一致性測試系統接收被測閱讀器發送的指令，并計算一段Select指令的信號頻譜，與標準的頻譜模板進行比較。實測信號如圖5-11所示，被測閱讀器采用數據位長度25微秒的信號，相應信道寬度為100kHz，頻譜未超出模板的限制，符合協議規定。

　　圖5-11：密集閱讀器模式頻譜實測信號

　　EPC UHF Class 1 Gen 2標準RFID閱讀器協議一致性協議層測試項目如表5-4所示，主要為各個鏈接時間的測量。測試過程中，RFID閱讀器協議一致性測試系統接收被測閱讀器發送的指令，并根據測試需求返回相應的應答信號，類似于標簽測試中的鏈接時間測試，故不再單獨舉例：

　　測試規范序號 協議層測試項目 測試點數

　　70 鏈接時間T2 2

　　70 鏈接時間T3 2

　　70 鏈接時間T4 2

　　表5-4：RFID閱讀器協議一致性協議層測試項目
