O 引 言

　　目前由于對光感器件的測試大都依賴于全手工完成，不僅測試效率低，而且測試過程的精度以及測試數據的可靠性都不能得以保證。根據現狀，設計了一套針對光感信號測試的智能型信號采集分析系統。在設計該系統時充分考慮其使用的穩定性，可靠性以及可維護性，特別是對系統故障自診斷方面進行了強化，這里將針對該系統的原理結構進行論述。

　　1 自動數據采集分析系統

　　在現有常見工程中，數據采集分析系統一般必須包含兩個模塊：數據采集模塊和數據分析模塊。

　　數據采集模塊的任務是按照工作人員預先設計好的順序以及指定參數進行數據的自動采集，并且進行存儲以便被數據分析模塊調用。數據采集模塊一般包括硬件部分和軟件部分：硬件部分包括采集過程所需要的測試儀器以及采集模塊控制電路設計，而軟件部分則包括測試系統的驅動以及信號采集過程的軟件設計。

　　數據分析模塊的任務是調用數據采集模塊采集完成的數據進行各種數據分析，包括數據比較，數據查詢，報表的生成和打印等功能。

　　2 光感器件

　　光感器件的作用是能夠?qū)⒐庑盘栕兂呻娦盘?。光感器件按探測原理可分為兩類：熱探測型和光子探測型。熱探測型首先將光信號的能量變?yōu)樽陨淼臏囟茸兓?，然后再依賴于器件某種溫度敏感特性將溫度變化轉變?yōu)橄鄳?yīng)的電信號。光子探測型基于光電效應原理，即利用光子本身能量激發載流子，響應速度快靈敏度高，使用最為廣泛。

　　3 針對光感器件設計的數據采集分析系統

　　3．1 系統的需求分析

　　針對光感器件測試過程所需要達到的精度，設計自動數據采集分析系統。通過本系統希望大大提高測試效率并保證測試的可靠性、穩定性和可維護性。

　　3．2 測試的對象

　　本系統所測試的對象為八象限光電二極管，該器件具有的特點：象限呈軸對稱且中心對稱分布，感光區域（所需要測試的部位）有8個，分別為內四象限和外四象限。內四象限感光面較小，而且感光層分布不均勻，測試難度高。外四象限感光面較大，而且感光層分布均勻，測試難度低。

　　對該器件的測試過程是：將一定波長的激光光源照射該器件，分別在找到八個象限內相應感應最大的測試值作為測試數據，所需要測試不同的數據可以通過控制采集模塊內部電路以及控制采集參數來完成。

　　3．3 系統的基本原理

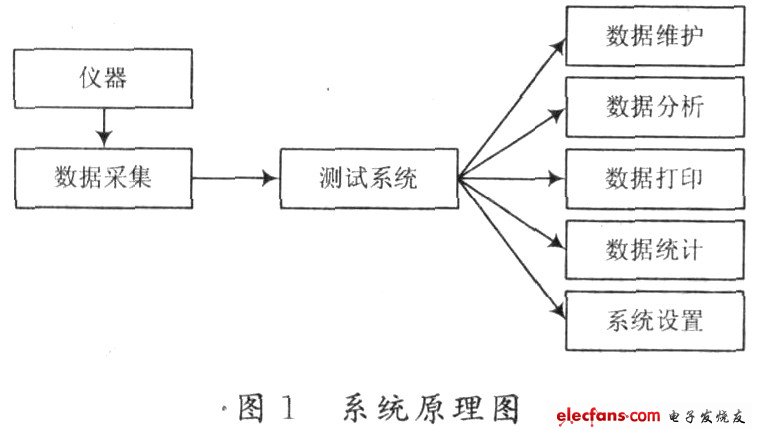

　　系統的基本原理如圖1所示。

　　通過數據采集模塊得到測試數據，把測試數據存入系統數據庫中。

　　有了測試數據，數據維護模塊就可以進行數據的刪除、修改、備份／恢復等維護工作。

　　數據打印模塊完成對測試數據的打印工作。

　　數據分析模塊通過設置測試參數實現數據顯示。

　　系統設置模塊實現系統正常運行的各種參數的設置。

　　該系統的基本需求首先是需要實現測試數據的采集，并能由采集數據通過計算公式計算出分析數據，最后把采集數據和計算數據一并存入數據庫。

　　3．4 系統的環境

　　由于光感器件測試時對環境變化非常靈敏，因此將此系統設計在一個長寬高分別為：4 m×3 m×2．5 m的屏蔽室中，將自然光、電磁干擾、人為因素對測試過程的影響減到最小程度。
