eSATA接口只有幾根線為什么那么快？連上網線顯示的1Gbps是不是很令人興奮！沒錯他們都用了高速GTX技術，GTX全稱為Gigabit Transceiver，是為了滿足現代數字處理技術和計算技術龐大數據的高速、實時的傳輸，目前主要應用在片間通信（兩片FPGA之間，F(xiàn)PGA與DSP之間等）、板間通信（電腦主板與交換機，硬盤與主板等）等。傳統的并并行傳輸技術存在抗干擾能力低，同步能力差，傳輸速率低和信號質量差等問題。GTX目前的線速度范圍為1Gbps~12Gbps，有效負載范圍為0.8Gbps~10Gbps，目前GTX已經應用于光纖通道（FC），PCI Express，RapidIO，串行ATA，千兆以太網，萬兆以太網等，GTX技術已經充斥我們周圍很久了，作為一個技術人員，你是不是該知道點關于高速GTX呢？

　　GTX線路實現

　　GTX收發器采用的是差分信號對數據進行傳輸，其中LVDS（Low Voltage Different Signal）和CML（Current Mode Logic）是常用的兩種差分信號標準。在普通單片機（如51單片機中）不包含差分接口，均是以地作為參考，差分信號時有兩根幾乎完全相同的線路來組成一對等值、反相信號，接收端通過比較兩端電壓差值來確定傳輸?shù)氖恰?”還是“1”，如果正參考電壓比負參考電壓低，則信號為高；如果負參考比正參考電壓高，則信號為低。因?yàn)榫€路上受到的噪聲干擾幾乎完全相同，在計算差值時相減從而達到抵消的效果，這就使得差分信號抗干擾能力特別強，高速傳輸時不易出錯。如圖1所示為差分信號傳輸模式。

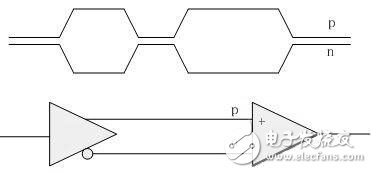

　　圖 1 差分傳輸

　　除了利用差分信號外，GTX采用自同步技術來解決時鐘同步問題。目前常用同步方式有系統同步，源同步和自同步。三種同步方式的結構如圖2所示。系統同步利用片外的晶振進行同步，由于板間線路的長度不一致，以及片內延遲不一致，在時鐘速度較高時可能存在較大誤差。源同步是在發送數據時同時發送一個時鐘副本，這種設計需要更多的時鐘端口。自同步將時鐘包含在數據流中，從數據流中進行時鐘恢復，不僅端口使用較少，而且不論是在高速還是低速，時鐘延遲與數據延遲都保持一致，可以保證采樣的正確性。

　　圖2 同步結構

　　自同步接口主要包含三個模塊分別是并串轉換、串并轉換和時鐘恢復。時鐘恢復是利用鎖相環（PLL）合成出一個與輸入串行信號的時鐘頻率一致的時鐘，供采集數據用。

　　GTX線路驅動器最重要的特性可能就是預加重的能力。預加重是在電平翻轉開始前的有意過量驅動。如果串行流包含多個比特位時間的相同數值數據，而其后跟著段比特位（1或2）時間的相反數據數值時，會發送符號間干擾。介質（傳輸通道電容）在短時間過程中沒有足夠的充電時間，因此產生了較低的幅度。在符號間干擾的情況下，長時間的恒定值將通道中的等效電容完全的充電，在緊接著的相反數據值位時間內無法反相補償。這樣就會導致相反數據的電壓值有可能不會被檢測到，如圖3所示。解決這種現象的方法是：轉變開始時加入過量驅動，而在任意的連續相同數值時間內減少驅動量，減少驅動量的過程也稱作去加重。經過預加重后，眼圖的睜開度將會得到極大改善。

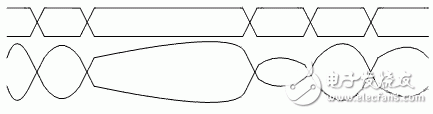

　　圖 3 符號間干擾

　　GTX接口結構

　　圖4為常用的串行GTX收發器發送和接收基本結構框圖，發送通道由線路編碼器、發送緩沖器、并串轉換器等模塊組成，接收通道由串并轉換器、時鐘修正和通道綁定、線路譯碼、接收緩沖等模塊構成。

　　并串轉換器：顧名思義就是講速率為y的n位寬并行數據轉變成速率為n*y的串行數據。

　　發送緩沖器：在輸入數據發送之前，暫時保存數據。

　　線路編碼器：將數據編碼程適應不同線路的格式。編碼器通常會消除長的無轉變的序列，同時還可以平衡數據中0、1的出現次數。常用的線路編碼機制為8B/10B編碼。

　　串并轉換器：與并串轉換器的功能相反，將速率為n*y的串行數據轉變成速率為y的n位寬并行數據。

　　時鐘修正和通道綁定：修正發送時鐘和接收時鐘之間的偏差，同時也可以實現多通道間時鐘歪斜的修正。

　　線路譯碼：將線路上的編碼數據分解成原始數據。

　　接收緩沖：在接收數據被提取之前，暫時保存數據。

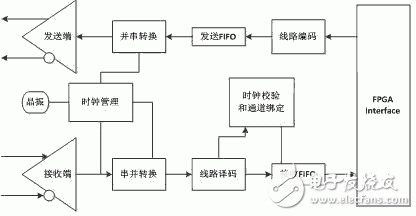

　　圖4 GTX收發結構

　　這里只是簡單的介紹了GTX一些知識，不過從以上內容就可以大概知道GTX的底層是如何實現的，和上層的實現結構，其中的每一個部分都包含了很多的內容，如果想深入了解，可以看一看High-Speed Serial IO Made Simple，里面詳細介紹了各個模塊的實現，已經如何在PCB板上布線。希望本篇文章對你了解GTX有所幫助。
