隨著技術的發展，工程師在測試過程中，對示波器功能的要求越來越多，性能要求越來越高。ZDS2024創新性地采用DDR3存儲技術，配合大規模的FPGA器件，使示波器更強大。

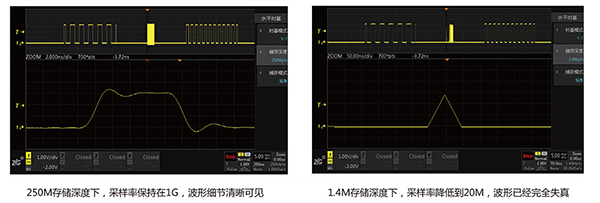

　　具有250M存儲深度

　　如果存儲深度能夠做到足夠大，就能保持最高的波形采樣率，則觀察到的波形會更加真實、細膩。反之，如果存儲深度只有1Mpts甚至更低，當要觀察時長較大的波形時，示波器就只能被迫降低采樣率。由于采樣點數不足，示波器顯示的波形也會嚴重失真，甚至產生波形混疊，誤導用戶測量分析。ZDS2024通過全硬件加速和多線程并行處理，存儲深度最高可達250M，在觀察長時間波形時也不丟失波形細節。

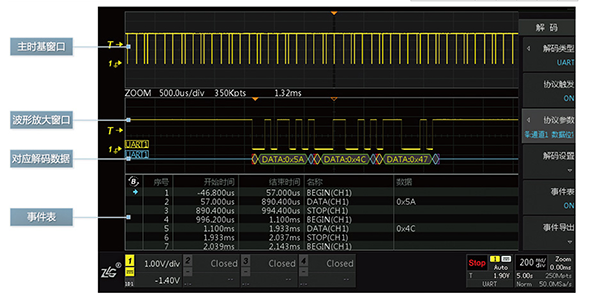

　　25種協議解碼

　　工程師在調試協議信號的時候，不僅需要觀測協議波形，還要將波形解碼成對應的數據。但一直以來各大品牌示波器的協議解碼功能都要付費選配的，而且只有寥寥幾種。ZDS2024 Plus示波器免費配備了25種協議解碼，CAN、LIN、I2C、SPI、UART、USB、PS/2、DALI、Wiegand、1-Wire、DS18B20、HDQ、 SD_SPI、SD_SD、IrDA、Manchester、DiffManche、Miller、DHT11、 SHT11、 NEC、RC5、RC6、FlexRay，除此之外，ZDS2024 Plus獨家配備了CAN FD協議解碼，將200M示波器推向巔峰。

　　33萬次/秒波形刷新率

　　由于波形合成器的實時處理能力和波形顯存的吞吐帶寬的技術限制，2000系列示波器的波形刷新率一般很低，波形觀測存在大量的死區時間，工程師也會因此錯過了許多波形細節，大大降低了工作效率。ZDS2024示波器采用大規模FPGA，從剛開始的75K到150K、260K至最終的330K，更高的波形刷新率能夠快速發現異常信號，顯著提高工作效率。

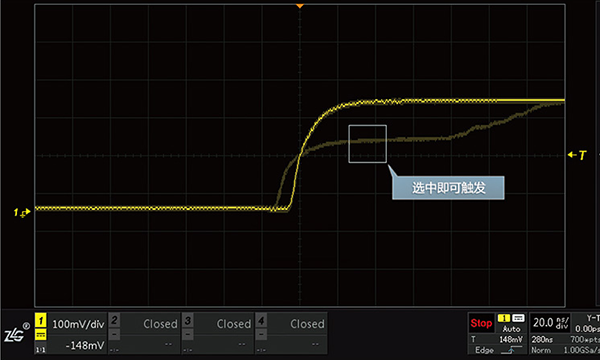

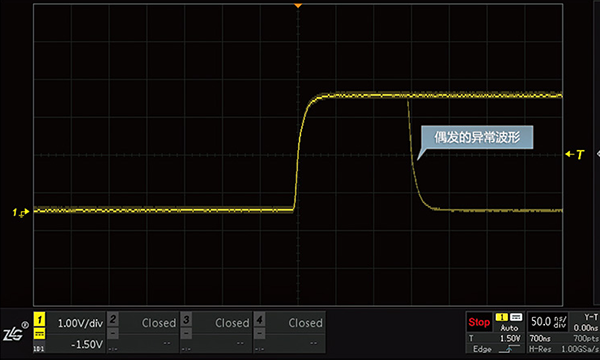

　　模板觸發

　　工程師在調試產品的時候，經常會遇到一些難以捕獲的信號。在對信號特性不了解的情況下，能否通過一種簡單易用的方法將其捕獲呢？ZDS2024在示波器強大的觸發功能基礎上，創新性地添加了模板觸發功能。通過觸碰過濾原理，實現了可以隔離任何規律的異常信號的功能。

　　4Mpts FFT分析

　　現在，多數2000系列示波器最大只支持8K樣本點的FFT分析，在1G采樣率的情況下，頻率分辨率僅有125KHz，多數情況都無法準確判斷信號頻譜分布。而ZDS2024示波器內部采用了專業的處理芯片，將FFT分析點數升級至4M樣本點，同樣在1G采樣率的情況下頻率分辨率能精確到250Hz，可以準確分析出電路中的干擾噪聲來源，大大提高了示波器FFT的實用價值。

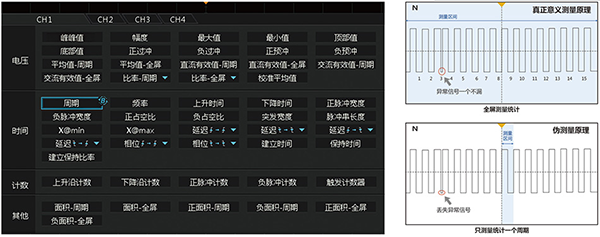

　　支持51種參數自動測量

　　僅僅通過波形的直觀表現來分析波形遠遠不夠，只有將波形各項指標精確量化，才能看透波形異常的本質。然而受限于架構和芯片限制，絕大多數示波器的參數測量都是基于采樣結果進行抽點，無論屏幕中有多少個信號周期，都僅僅抽取每屏中的一個周期信號進行統計測量，這也直接導致了結果的嚴重失真。ZDS2024采用FPGA進行全硬件加速，通過對屏幕上每一個周期信號的測量，計算出每一項指標的最大值，最小值，平均值，標準差，并且多達51種。

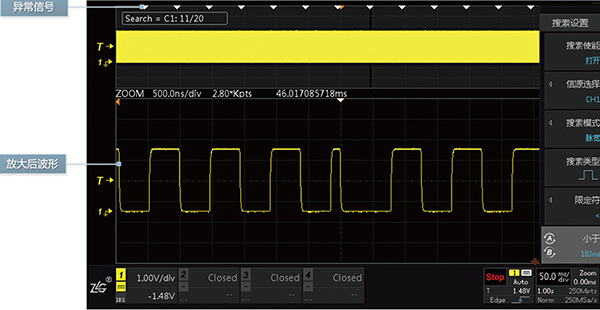

　　波形搜索功能

　　在調試信號波形時，需要明確信號是否出現了異常。如果出現了異常，那這些異常信號出現的頻率是多少，是不是周期性出現的呢？為了弄清楚這些問題，一般需要長時間記錄波形，然后基于這樣一個龐大的波形數據庫去定位異常波形出現的位置。ZDS2024依托于海量存儲和硬件加速的優勢，能夠從數十萬個波形中迅速定位出感興趣的信號，只要當前屏幕內出現了符合搜索條件的波形信號，系統都將自動地在對應位置做上標記，異常信號一覽無余。

　　七種一鍵操作

　　2012年10月第三款示波器研制成功，在試用的過程中，用戶發現將波形存儲到U盤的操作非常繁瑣。ZDS2024示波器把80%的用戶、在80%的時間里、用到的80%的功能匯聚成七種一鍵操作，功能連貫，易于分辨，一鍵到位，顯著提高測試效率。
