ZLG致遠電子推出ZDS3024示波器它為電源測試定制了什么？

什么是電源測試定制版示波器？他是為電源工程師量身打造的示波器。示波器設計必須平衡不同行業的需求，然后根據電源工程師的測試需求進行定制優化呢？ZLG致遠電子推出ZDS3024示波器它為電源測試定制了什么？

作為通用儀器，示波器設計必須平衡不同行業的需求，而電源工程師卻只關注模擬信號！通用示波器做電源測試不僅資源冗余，同時沒有標配專業電源分析軟件。那為什么不能基于電源工程師的測試需求進行定制優化呢？ZDS3024正是為此而生！

一、什么是電源測試定制版示波器？

顧名思義，電源測試定制版示波器是為電源工程師量身打造的示波器。在產品功能上，將所有軟硬件資源面向電源測試需求深度優化。在產品設計的時候我們堅守兩個理念：

?極致：圍繞電源測試全方位的需求深度定制優化;

?克制：去除電源測試不關注的通用功能避免冗余。

二、為什么要選擇“電源行業”去做定制版示波器？

首先，示波器是電源工程師的必備調試工具，在整個工業研發領域占比最大，因此電源工程師的需求代表了研發工程師對示波器的主流需求。

其次，通用示波器做電源測試不僅資源冗余，同時沒有標配專業的電源分析軟件。作為通用測試儀器，示波器設計需要考慮多種應用場景，而不同信號對示波器的參數配置要求不同，比如數字信號關注通訊故障調試、時序一致性、協議解碼種類等，而模擬信號則關注垂直采樣精度、頻譜分析特性、硬件濾波功能。對于通用示波器而言，電源工程師只能用到其功能的30%，剩下的70%功能全部冗余，對電源測試較為關鍵的電源分析軟件很多品牌也是需要付費選配。

因此，我們決定開發電源測試定制版示波器——ZDS3024，為電源測試而生！

三、ZDS3024示波器為電源測試定制了什么？

1、配置定制

我們走訪了國內數十家頂級的電源公司，發現200M是整個電源行業最通用的帶寬。從儀器測量原理而言， 2G以上的采樣率對于幾百K的開關信號資源冗余，因此我們選擇了200M帶寬、2G采樣率作為產品的最終配置，將所有器件的特性基于最優成本發揮至極致。

2、軟件定制

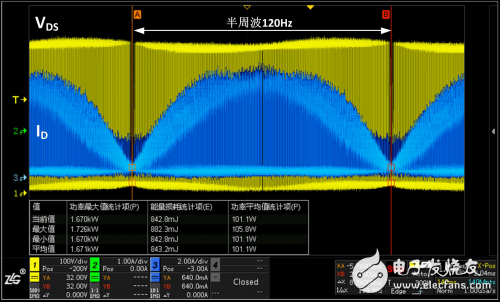

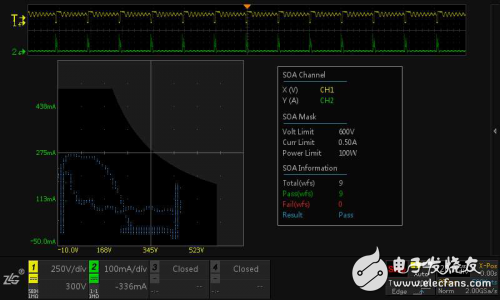

隨著電源技術的成熟，穩定可靠程度正成為產品之間的核心差別。除了基本的紋波噪聲測試之外，開關損耗、SOA安全工作區等多項測試已經陸續成為電源特性的必測項目。為此，我們將數字信號調試所占用的硬件資源全部釋放，深度優化了電源分析軟件。圖1是SOA安全工作區的測試界面，圖2是開關損耗的測試界面，非常直觀。
