當我們電工需要在不斷開電路的情況下測量電流的場合，便需要使用到鉗形電流表（有時簡稱鉗形表、鉗表）。鉗形電流表就是一種用于測量正在運行的電氣線路中電流大小的儀表，是電工們很常用的測量工具。鉗形電流表分為鉗形交流電流表和鉗形交直流表兩大類，有的還可以測量交流電壓。

　　鉗形電流表產品特點

　　低電壓指示；數據保持；自動關機·單相、三相三線、三相四線功率測量。

　　·測量交流電壓、交流電流、交流電壓峰值、交流電流峰值、有功功率、無功功率、視在功率（單相或三相）、功率因數、相角、相序檢測。

　　·交流電路諧波（達 20次）及總諧波失真度

　　·真有效值測量，在非正旋電流時，能準確測量有功電流

　　·電能測量可同時顯示測量時間，可選取被測電源給儀表供電，可進行長時間電能測量

　　·相序檢測：正向、反相、缺相（在三相平衡負載的情況下）

　　·記錄：記錄最大值、最小值（在電壓、電流、有功功率、無功功率測量的情況下）

　　·數據存儲：存儲100組數據，并可通過光電隔離的RS232通訊接口上傳至PC通訊軟件。

　　鉗形電流表的結構

　　鉗形表通常作為交流電流表使用，在其表頭上有一個鉗形頭，在測量電流時，鉗形表不需要與待測電路連接，只需將供電導線（只一條）穿過鉗口，便可直接進行電流的測量。

　　主要是由鉗頭、鉗頭扳機、保持按鈕、功能旋鈕、液晶顯示屏、表筆插孔以及紅、黑兩支表筆等部分構成的。鉗頭用來鉗住導線測量電流，紅表筆和黑表筆主要用來連接鉗形表測量電阻和電壓。

　　鉗頭主要用于在測量交流電流時鉗住被測導線，利用電流互感器原理感應導線電流。

　　鉗頭扳機主要用于開閉鉗頭，按下時鉗頭張開，松開時鉗頭閉合。

　　保持按鈕主要用于檢測電子電路時保持所測量的數據，以方便讀取記錄數據。

　　功能旋鈕主要針對鉗形表一表多用的特點，為不同的檢測設置相對應的量程。

　　液晶顯示屏主要用于顯示檢測數據、數據單位、選擇量程等信息。

　　表筆插孔主要用于連接表筆的引線插頭和絕緣測試附件。紅表筆連接VΩ插孔，黑表筆連接接地端。

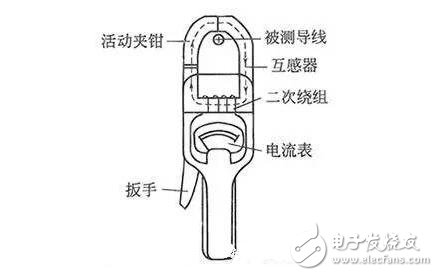

　　鉗形交流電流表實質上是由一只電流互感器和一只整流系儀表所組成，被測量的載流導線相當于電流互感器的原繞組，在鐵芯上的是電流互感器的副邊繞組，副邊繞組與整流系儀表接通。根據電流互感器原、副邊繞組間一定的變化比例關系，整流系儀表的便可以顯示出被測量線路的電流值。

　　鉗形交直流表是一個電磁系儀表，放置在鉗口中的被測量載流導線作為勵磁線圈，磁通在鐵芯中形成回路，電磁式測量機構位于鐵芯的缺口中間，受磁場的作用而偏轉，獲得讀數。因其偏轉不受測量電流的影響，所以可測量交直流電流。

　　鉗形電流表原理圖

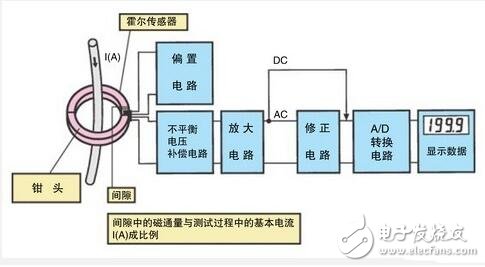

　　一般情況下霍爾傳感器被用于測試直流電流。因?yàn)榻涣縻Q形表不能采用電磁感應法?；魻杺鞲衅魅缦聢D所示放置。產生的磁通量與鉗頭中主要直流和交流電流成比例這是霍爾傳感器檢測磁通量并做為輸出電壓將之發散

　　霍爾傳感器：是一種半導體，可對被測物產生的偏置電流生成成比例電壓并能在偏置電流應用于輸入終端時產生輸出終端磁場。

　　鉗形電流表怎樣操作

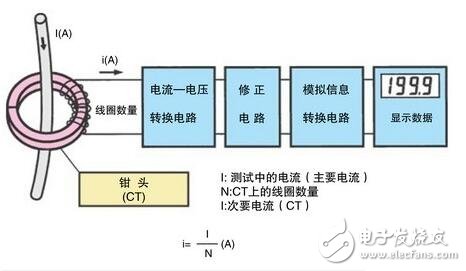

　　? 通常情況下交流鉗形電流表的操作是遵循CT原則，CT原則常用于電流通過導體獲得磁通量。假設通過導體的電流為主要電流，我們能通過鉗頭的次級線圈（次級線圈與被測物體的電路相連）產生的電磁感應獲得一個與主要電流成比例的電流。這能使我們得到交流電流的讀書（在使用數字式鉗形電流表）

　　具體參照下流程圖：

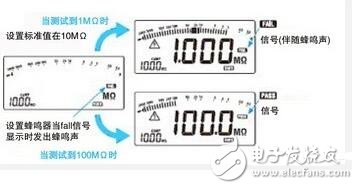

　　對比功能：

　　? 在各個測量范圍選擇和設置標準絕緣值，并與讀數做對比。

　　? 通過對比屏幕顯示的 fail或pass 信號及注意蜂鳴聲來獲得結果

　　? 蜂鳴聲提醒能根據用戶的要求關聯fail 或者pass

　　鉗形電流表的使用方法圖解

　　1、首先正確選擇鉗型電流表的電壓等級，檢查其外觀絕緣是否良好，有無破損，指針是否擺動靈活，鉗口有無銹蝕等。根據電動機功率估計額定電流，以選擇表的量程。

　　2、在使用鉗形電流表前應仔細閱讀說明書，弄清是交流還是交直流兩用鉗形表。

　　3、由于鉗形電流表本身精度較低，在測量小電流時，可采用下述方法：先將被測電路的導線繞幾圈，再放進鉗形表的鉗口內進行測量。此時鉗形表所指示的電流值并非被測量的實際值，實際電流應當為鉗形表的讀數除以導線纏繞的圈數。

　　4、鉗型表鉗口在測量時閉合要緊密，閉合后如有雜音，可打開鉗口重全一次，若雜音仍不能消除時，應檢查磁路上各接合面是否光潔，有塵污時要擦拭干凈。

　　5、鉗形表每次只能測量一相導線的電流，被測導線應置于鉗形窗口中央，不可以將多相導線都夾入窗口測量。

　　6、被測電路電壓不能超過鉗形表上所標明的數值，否則容易造成接地事故，或者引起觸電危險。

　　7、測量運行中籠型異步電動機工作電流。根據電流大小，可以檢查判斷電動機工作情況是否正常，以保證電動機安全運行，延長使用壽命。

　　8、測量時，可以每相測一次，也可以三相測一次，此時表上數字應為零，（因三相電流相量和為零），當鉗口內有兩根相線時，表上顯示數值為第三相的電流值，通過測量各相電流可以判斷電動機是否有過載現象（所測電流超過額定電流值），電動機內部或（把其他形式的能轉換成電能的裝置叫做電源）電源電壓是否有問題，即三相電流不平衡是否超過10%的限度。

　　9、鉗形表測量前應先估計被測電流的大小，再決定用哪一量程。若無法估計，可先用最大量程檔然后適當換小些，以準確讀數。不能使用小電流檔去測量大電流。以防損壞儀表。

　　鉗形表交直流電流測量

　　鉗形表電壓測量

　　鉗形表浪涌電流測量

　　使用鉗形電流表注意問題

　　選擇合適的量程擋，不可以用小量程擋測量大電流，如果被測電流較小，可將載流導線多繞幾個圈放入鉗口進行測量，但是應將讀數除以繞線圈數后才是實際的電流值。測量完畢后要將調解開關放在最大量程擋位置（或關閉位置），以便下次安全使用。

　　不要在測量過程中切換量程擋。

　　注意電路上的電壓要低于鉗形表額定值，不可用鉗形電流表去測量高壓電路的電流，否則，容易造成事故或引起觸電危險。
