本文通過實測對比，詳細解析ZDS3054E示波器標準模式、平均模式、峰值模式和高分辨率模式的工作原理、技術特點和應用場景，幫助工程師根據信號特性選擇最優的測量策略，解決噪聲干擾、瞬態遺漏、精度不足等常見測試難題。

在新能源汽車BMS、5G毫米波調試、激光雷達信號分析等前沿應用中，高頻、高噪、瞬態信號的精準捕獲成為行業痛點。ZDS3054E示波器憑借500MHz帶寬、4GSa/s采樣率、250Mpts深存儲等硬核參數，成為這些場景的“技術守門員”。

示波器一開，你有沒有遇到以下“翻車”現場：

噪聲像"雜草"：電池紋波測試時，有用信號被噪聲完全掩蓋；

毛刺玩"躲貓貓"：激光雷達回波異?？偸亲ゲ蛔?，影響系統標定；

微弱信號"隱身術"：快充協議的mV級電壓變化根本測不準。

別急著懷疑設備或技術水平——很可能只是捕獲模式?jīng)]選對！不同的信號就像不同性格的人，需要用不同的“溝通方式”。通過信號發生器輸出典型信號，搭配ZDS3054E示波器進行實測對比，帶你直觀看懂四種捕獲模式的區別與用法！

四大捕獲模式，精準匹配熱點場景

1、標準模式：穩定信號的“實時記錄儀”：

標準模式是示波器的默認模式，能夠?qū)崟r記錄并顯示所有波形點，反應速度比較快。

適用場景：測試穩定信號，例如實時監測新能源汽車電機逆變器輸出的正弦波穩定性，確保動力系統無卡頓；

短板提醒：缺點是可能漏掉偶發毛刺或被噪聲淹沒，就像用手機默認模式拍跑步時，若剛好眨眼會錯過朋友突然摔跤的瞬間，因此不適用于捕捉瞬態異常或有噪聲干擾的信號。

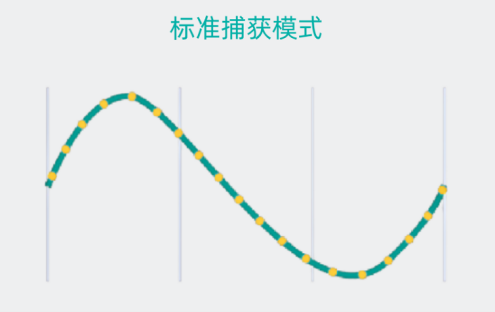

圖1 標準模式原理圖

2、平均模式：噪聲信號的“降噪濾鏡”

平均模式可以說是示波器的降噪濾鏡，通過連續捕獲多次波形對齊疊加取平均值，能大幅降低隨機噪聲，使重復信號輪廓更清晰，ZDS3054E平均數次數可選，范圍在2~65536，系統默認為64次。

核心優勢：精準測量含噪聲的重復信號，如測試電池紋波噪聲，確保BMS精準判斷剩余電量；

短板提醒：會抹平偶發毛刺，因此僅適用于穩定重復信號，無法觀察單次或瞬態異常的情況。

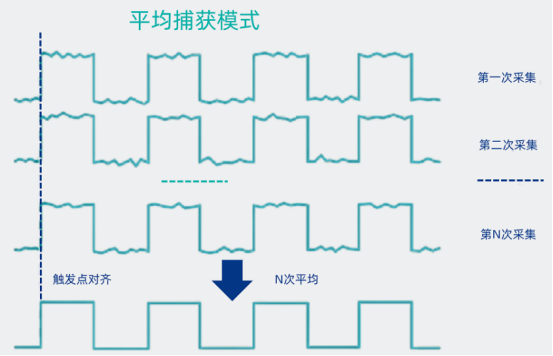

圖2 平均模式原理圖

3、峰值模式：瞬態異常的“高速抓拍器”

峰值模式可以說是示波器的高速連拍模式，通過極短時間內瘋狂采樣，只記錄信號的最高點和最低點，專門捕捉納秒級的偶發毛刺、過沖或欠沖等瞬態異常。

核心優勢：能鎖定極窄的干擾脈沖，如激光雷達的回波毛刺信號，用于自動駕駛的傳感器校準；

短板提醒：波形可能因顯示所有極值點而顯得“毛糙”，因此適用于觀察瞬態異常信號，不適合測量平滑穩定的波形。

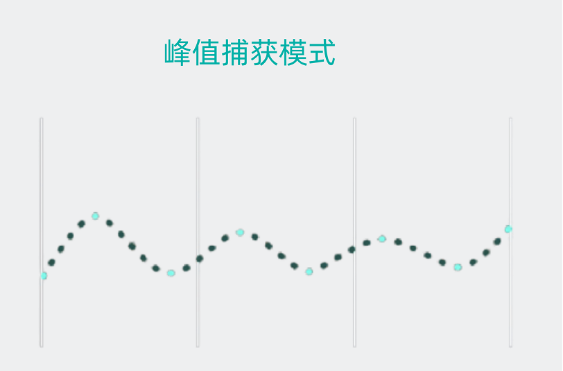

圖3 峰值模式原理圖

4、高分辨率模式：細微變化的“微距鏡頭”

高分辨率模式可以說是示波器的微距鏡頭，通過提升垂直精度，能幫助我們看清普通模式下無法捕捉的微小電壓變化，例如能捕捉到電池從3.7V降至3.69V的細微波動。

原理：通過對波形中的每N個點求平均，再把原來的N個采樣點替換成一個平均點來顯示，相當于放大波形細節，類似用微距鏡頭拍花蕊上的花粉顆粒；

應用場景：適用于觀察快充協議電壓波動、傳感器弱信號等需高精度測幅值的場景，但因采樣率降低，不適合測高頻信號，容易導致波形失真。

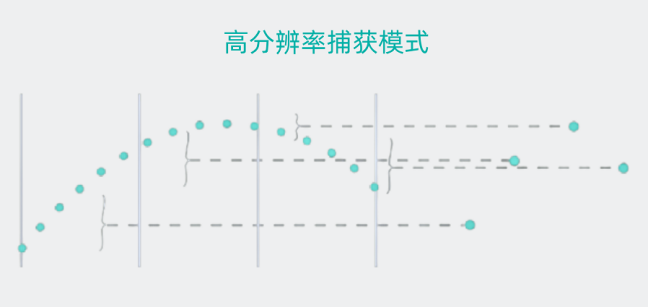

圖4 高分辨率模式原理圖

模式實測場景對比

為了更加直觀的突出標準模式和不同模式下的波形對比，我們針對其它模式不同場景條件進行了還原，讓大家更直觀感受到差別。

1、平均模式

平均模式的核心優勢在于能精準測量含噪聲的重復信號，這里我們通過信號發生器輸出一個噪聲信號輸出到我們的ZDS3054E示波器，通過切換模式對比，可以看到，標準模式下噪聲比較明顯，平均模式下可以降低隨機噪聲，使得重復輪廓更加清晰。

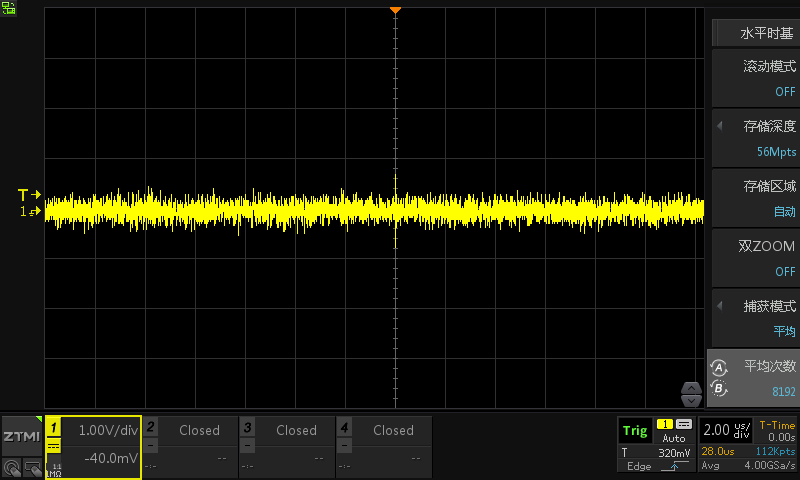

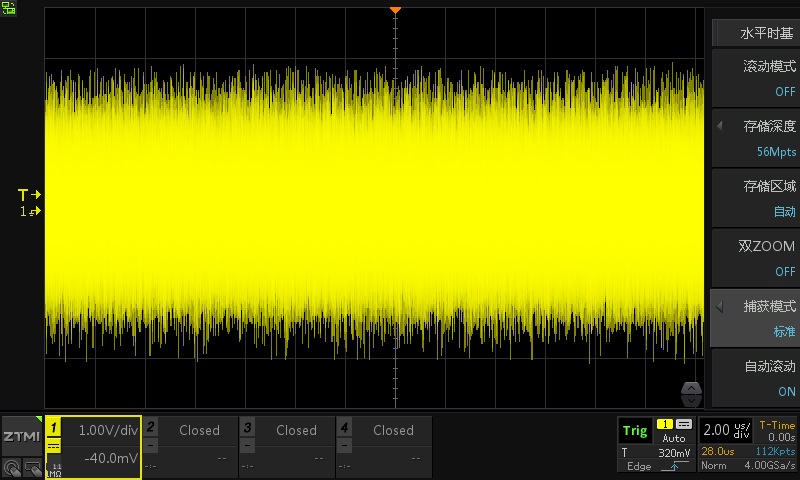

圖5 噪聲信號標準模式和平均模式下的波形對比

2、峰值模式

峰值模式能通過短時間的高速采樣，來記錄波形的最高點和最低點，對于瞬態出現的過沖信號，標準捕獲模式下會出現漏觸發的情況，峰值模式能很好的彌補這一缺點，幫助我們捕獲出瞬時出現的脈沖信號。

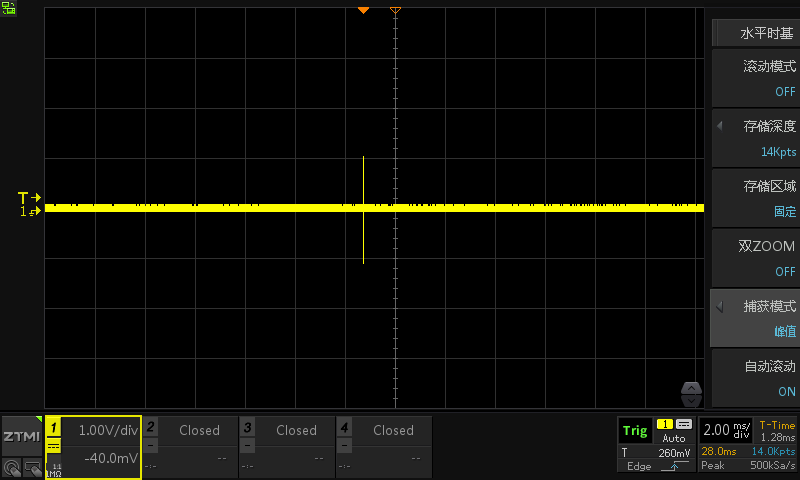

圖6 脈沖信號標準模式和峰值模式下的對比

2、高分辨率模式

高分辨率模式下能看清標準模式無法捕捉的微小電壓變化，通過下圖對比可以看下波形細節方面，明顯高分辨率下的波形細節更加細膩，對于電池信號出現的微小變化能夠更快速的捕捉。

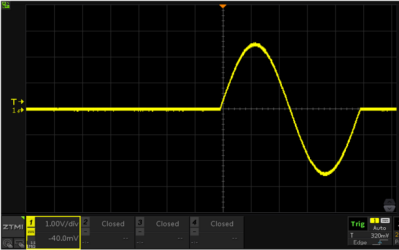

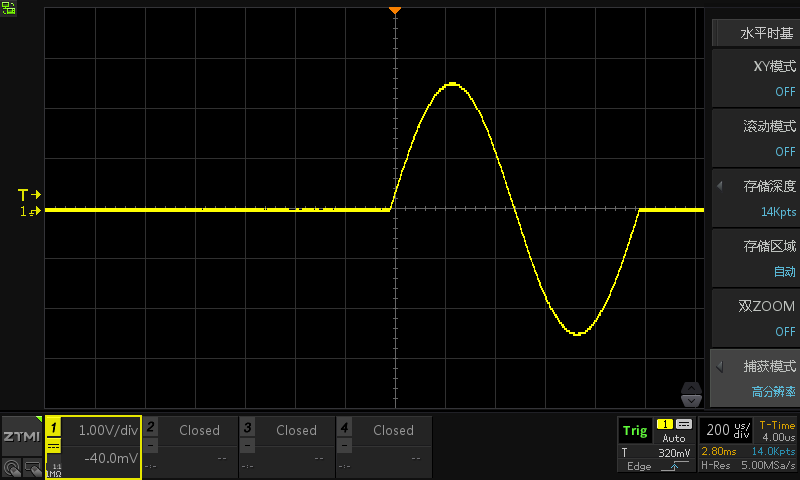

圖7 正弦信號標準模式和高分辨率模式下對比

一張表選對模式，告別盲測焦慮

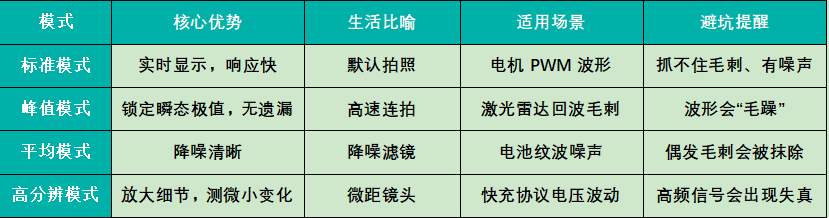

面對千變?nèi)f化的信號，用對模式才能事半功倍。保存記住這張選型指南：

總 結

波形測試的核心在于高保真還原信號特征，而捕獲模式的精準選擇是實現這一目標的關鍵。

ZDS3054E示波器憑借500MHz帶寬、4GSa/s采樣率的硬件基礎，確保信號捕獲的精確性，配合四種專業捕獲模式，就像給工程師配備了一套完整的“測試武器庫”。

無論是基礎波形觀測還是復雜信號分析，結合智能觸發、深存儲、波形搜索等功能，不僅實現信號的高保真采集，更支持從異常定位到參數分析的完整測試流程。

下次遇到波形“不聽話”，先別急著調參數——換個捕獲模式試試，也許問題就迎刃而解了！
