光時域反射儀mts6000簡介

在光纖網絡生命周期的所有階段中，都可以使用高度集成的模塊化 MTS-6000A （V2）測試平臺。它為現場服務技術人員提供迄今最出色的性能和多方面的現場可升級性。該平臺可配備不同的選件，例如 SATA 硬盤、WiFi、藍牙、3G 4G、LTE 連通性和 VFL 功率計 耳機或其他實用功能。

關于光時域反射儀mts6000操作指南解析

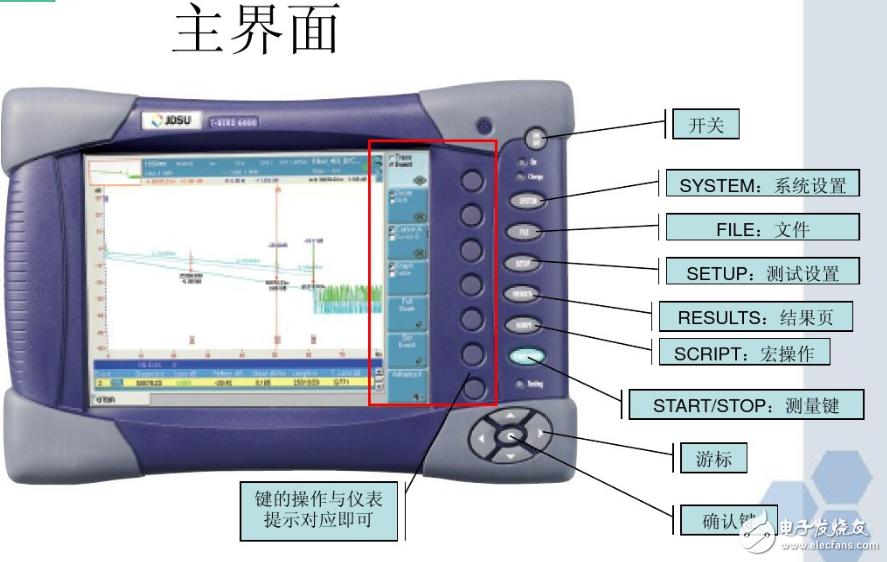

1、首先了解主界面

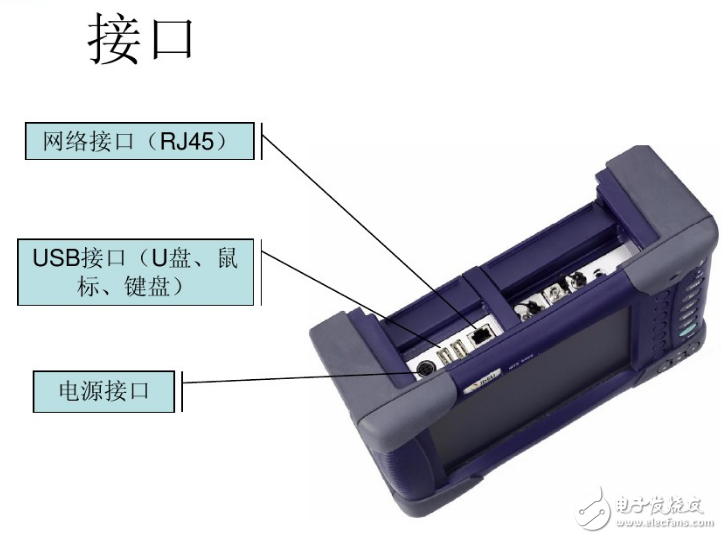

2、接口

3、基本操作—選擇OTDA

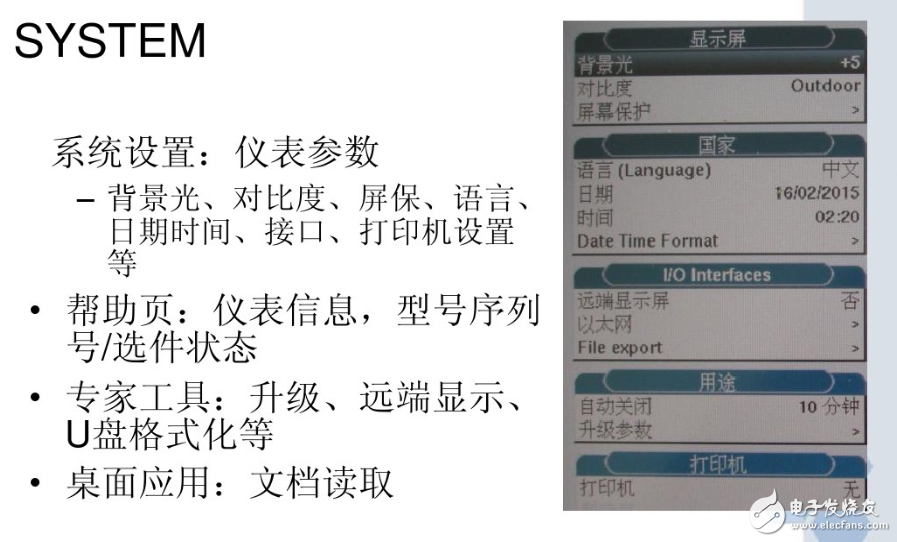

進入system，選擇對應的功能模塊，按確認鍵，變?yōu)辄S色即可，灰色為未選中。如果不選擇會有如下提示（功能未選擇或未裝入所需模塊）

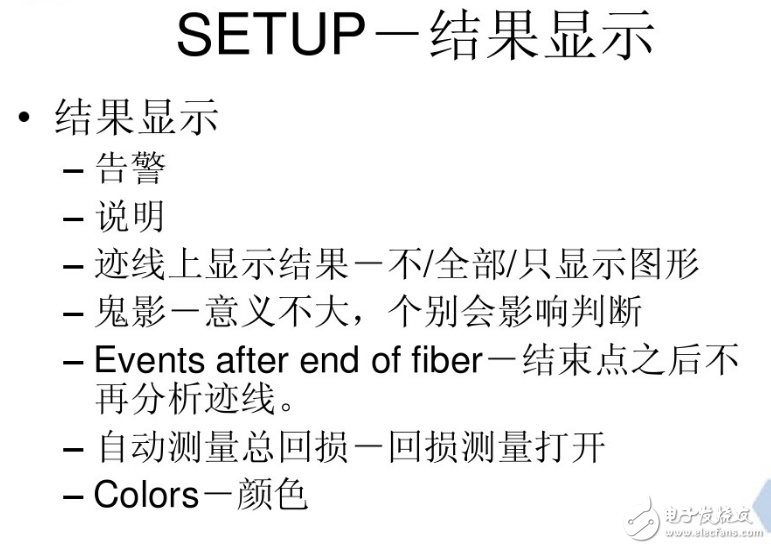

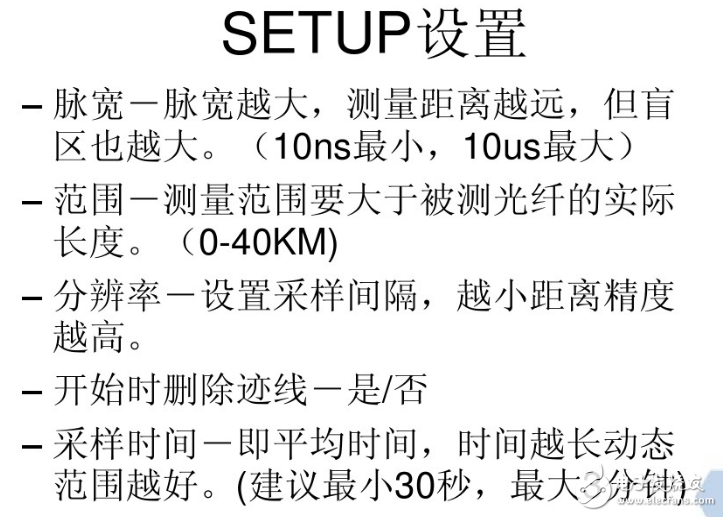

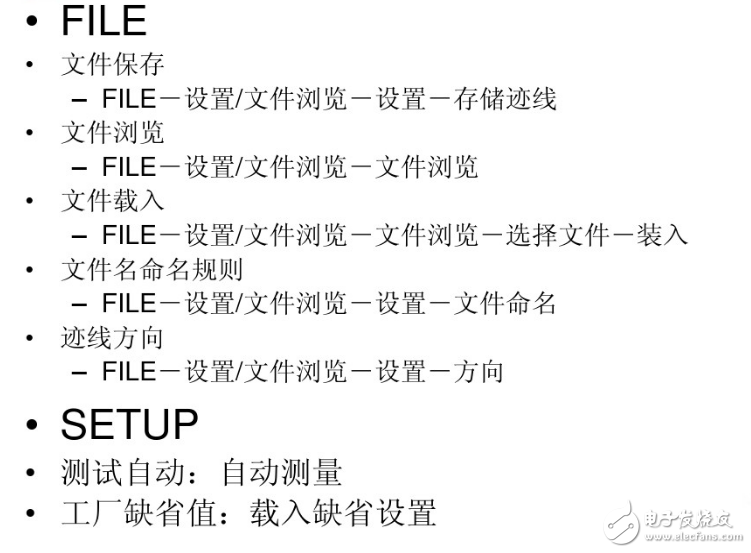

3、基本操作——測量設置

.Setup 參數選擇原則（手動）

波長—選擇相應的測試波長，以保證測量的準確。

脈寬—能夠看到跡線全貌，盡量選擇小的脈寬

范圍—盡量選擇大于故障光纜的長度，建議選擇1.5-2倍的距離進行測量。

分辨率—采樣間隔的設置，采樣間隔越小距離精度越高。對曲線密集采樣后也會引入更多噪聲，影像動態范圍。一般選擇自動即可。

平均時間（采樣時間）—0~180秒

折射率—根據光纜實際情況選擇合適的折射率，否則會影響測量精度。

?

4、高級操作—網絡連接

配置MTS6000的IP地址

操作順序：system-設置-以太網-動態（網絡開啟DHCP服務）或手動設置

Ping MST6000 Ip 地址，連接是否建立

下載或上傳文件—FTP方式

IE方式或FTP軟件均可

FTP：//IP地址。會提示輸入用戶名和密碼

光時域反射儀mts6000主要特性

緊湊、輕便、模塊化和高度集成的平臺

多層網絡解決方案，從物理層到服務層均能測試

選件包括可現場升級的 VFL、功率計、耳機和視頻檢測顯微鏡

提供 40 多種物理單?；蚨嗄９饫w測試應用模塊

多重服務能力，適用于以太網和 SONET/SDH 測試

高度模塊化的扁平外形具備升級測試能力，并提供可互換的模塊承載架、應用模塊和平臺選件

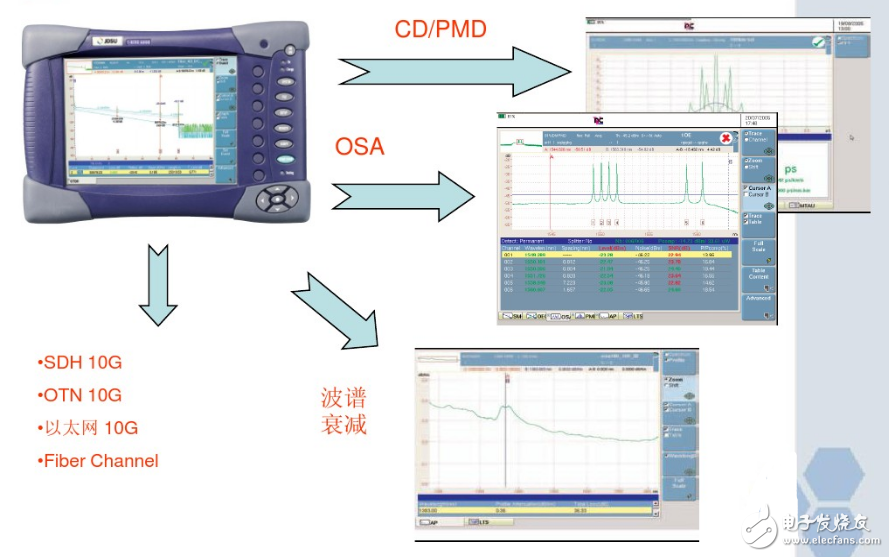

光時域反射儀mts6000應用

可執行雙向的 OTDR 和損耗測量

可執行 10 G、10 GE 和 40 G 光纖色散測試（PMD/CD/AP）

可作為光譜分析儀用于安裝和維護 CWDM/DWDM 網絡

可用于 850、1310 和 1550 nm 波長的 10 GELAN- 和 WAN-PHY 網絡測試

可擴展的設備最適合執行現場測試
