排除電視發射信號受干擾的經驗

近期我臺轉播的安徽衛視、安徽影視頻道均受干擾，現象為電視圖像上有橫條滾動，伴音中有嗡嗡的交流聲，分析原因主要是電源工頻引起。雖采取了多種解決措施，包括將總控制桌金屬機架和控制桌上各設備可靠接地、控制桌各電源插座按標準化安裝，信號源到發射機的視音頻電纜從新鋪設。但效果不明顯，低頻干擾仍存在。

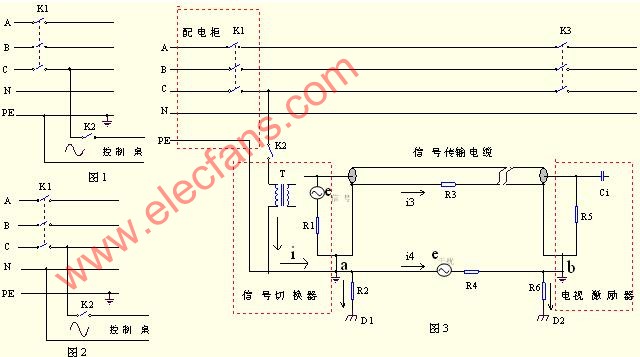

根據干擾現象分析，關鍵是來自電源。各機器電源線均為屏蔽電纜線，干擾電視信號的可能性較小，則檢查控制桌上各設備電源線與各插座連接無誤的情況下，沿著控制桌總電源線查到總配電柜時，發現控制桌總電源線（二芯線）與總電源接法有誤，原接法如下圖1：現將控制桌總電源改成圖2的接法，試開各電視發射機，電源低頻干擾現象消失。其受干擾原因可從圖3分析如下：

（注? R1：信號源內阻、R2：控制桌接地電阻、 R3：電纜屏蔽層電阻 、 R4：控制桌到發射機之間的敷地銅皮電阻 、R5：電視激勵器輸入電阻、R6為發射機接地電阻。T：信號切換電源變壓器、N：電源零線 、 PE：模擬信號地和保護接地線、 D1、D2：大地、）
我臺所有信號源基本上都匯集在控制桌上，電視信號是經信號切換器通過約長30米視音頻電纜送到電視發射機激勵器的輸入端。而信號切換器為有源器件，其電源取至控制桌的配電板上，由于控制桌總電源二芯線，一根接在相線上，一根錯接在PE線上,這就造成以下結果：
由圖3所知，由于信號切換器與電視激勵器的接地點不同，導至a、b兩點存在電位差，當變壓器T初級線圈的50HZ交流電流i在R3、R4上產生的分流i3、i4時，它將在R3、R4上產生了e干擾電壓，此干擾電壓與電視e信號電壓進行疊加，通過電纜的芯線加在電視激勵器的輸入端R5上（e5= e信號+ e干擾），爾后經電視激勵器調制。這就是產生電視圖像中50HZ有干擾的根本原因。??
從上述可知，其干擾為50HZ的交流電流過接地銅皮（PE線）和傳輸電纜的屏蔽層而引起的。為了說明這點，本臺有位技術人員將信號發生器的信號直接用電纜送往電視激勵器上，并將信號發生器與控制桌金屬支架分離，等同與控制桌的地線分離，干擾消失。其原因是此時電纜輸入端的地變?yōu)閼腋?，敷地銅皮上的干擾信號仍存在，但無法疊加在電纜的芯線和屏蔽線上。
解決上述干擾方法之一是將控制桌總電源線按圖2接法，分清電源零線N和信號地線PE線（它倆的作用不同、概念不同、不能混淆、更不能混接），盡量避免電源工頻串入信號地線而形成地環電流的干擾。
