例1:康佳P29ST390型彩電，三無。

　　分析檢修：通電試機后發現，電源指示燈亮，按面板按鍵和遙控器待機鍵均不能開機，打開后蓋，測量待機控制管V960(2SC1815)基極為高電位，說明該管處于飽和導通狀態，測CPU(U23,M3n622SPGP)(11)腳(外接晶振)電壓也正常;測CPU的供電端((14)、(16)腳)電壓均正常，更換晶振Y4(10MHz)后試機故障依舊。

　　根據以往經驗，CPU、視頻數字處理器SVP-EX11常因引腳虛焊、短路等造成黑屏和無圖故障。仔細檢查各引腳，并沒有發現虛焊、短路等情況。

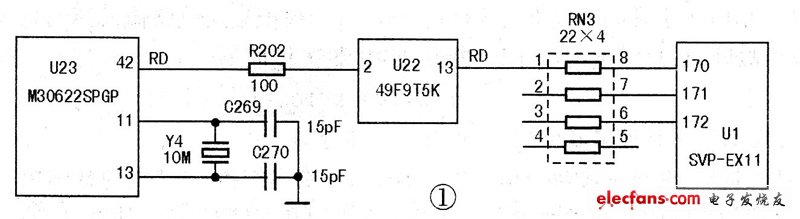

　　重新補焊各引腳后試機，故障依舊;最后用電阻測量法逐個測量相關的測試點，當測到排阻RN3時，發現其⑧腳的對地阻值偏大，開機再測該腳電壓僅為3.8V(正常時約為4.8V)，將它拆下測量卻是正常的，再測量它的前一級，電子切換開關U22(49F9T5K)(13)腳電壓也偏低。如圖1所示，CPU(42)腳輸出RD控制信號，經U22處理后從它的(13)腳送出，送往視頻數字控制器U1(SVP-EX11)的(170)腳，去控制芯片內部的視頻信息讀寫。

?

　　測量結果得知，CPU(42)腳RD信號輸出電壓正常，所以懷疑U22內部電路有問題，將其換新后試機，圖聲恢復正常，再測RN3⑧腳電壓也恢復正常。?

　　例2:康佳P29ST390彩電，開機約10s后自動關機。

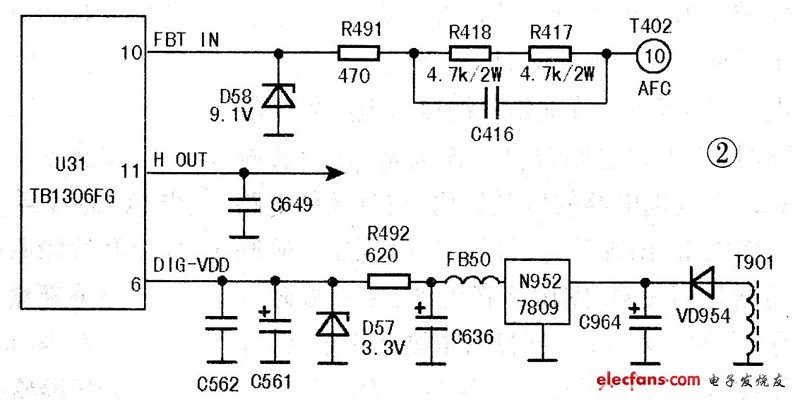

　　分析檢修：接機后通電試機，發現屏幕亮后就關機了，在開機后的一瞬間能聽到伴音。首先懷疑保護電路有問題，經仔細檢查，并沒有發現異常。用假負載法檢測開關電源，各路輸出電壓都正常。檢查行場掃描處理電路，測量U31(TB1306FG)的各腳電壓，發現⑥腳電壓僅為0.25V,而正常時應為3.3V.參見圖2，該腳電壓是由開關電源的VD954整流、C964濾波、N952(7809)三端穩壓輸出9V電壓，再經排插XS01的⑩腳連至數字板電路，經電感FB50、電阻R492、穩壓管D57(3.3V)輸人到U31的⑥腳。

　　順藤摸瓜，一路檢查，發現穩壓管D57(3.3V)一只引腳虛焊，重新補焊后，U31⑥腳電壓恢復正常，試機故障排除。

??????? 例3:康佳P34ST386型彩電，行幅窄。

　　分析檢修：開機后發現圖像、伴音均正常，僅行幅不滿。首先進入工廠調試菜單調整行幅參數。進入數據總線的方法如下：

　　按遙控上的菜單鍵，顯示調試菜單，在菜單未消失前連按"回看"鍵5次，便可進人工廠調試菜單的首頁。修改"HSIZE"(行幅)數值，發現行幅并沒有變化。退出后，開蓋檢查行逆程電容C402~C404都是好的，再檢查行輸出電路也沒有發現異常。

　　找來圖紙分析，引起行不滿幅的原因還是在行掃描處理電路中。該機的行場掃描信號由數字板上的U31(TB1306FG)產生，如圖2所示。測其各腳電壓，發現行消隱脈沖(FBT)輸人腳⑩腳)電壓不對，查其相關元件R417、R418、It491、D58,發現電阻R491(470Ω)已增至500kΩ。R491阻值增大后，導致行逆程脈沖信號幅度減小，從而出現行幅不滿的現象。換新后試機，故障排除。
