本文介紹了可編程控制器與變頻器的連接和連接時應注意的問題,以免導致可編程控制器或變頻器的誤動作或損壞。

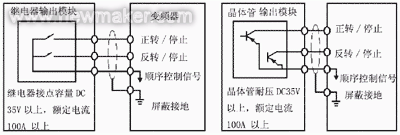

在使用繼電器接點時,常常因為接觸不良而帶來誤動作;使用晶體管進行連接時,則需考慮晶體管本身的電壓、電流容量等因素,保證系統的可靠性。

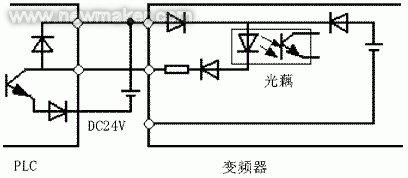

當輸入開關信號進入變頻器時,有時會發生外部電源和變頻器控制電源(DC24V)之間的串?dāng)_。正確的連接是利用PLC電源,將外部晶體管的集電極經過二極管接到PLC。如圖4所示。
2.數值信號的輸入 |
可編程控制器與變頻器連接時應注意的問題
