開關電源的壽命很大程度受到電解電容的制約，而電解電容的壽命取決于其內核溫升。本文從紋波電流計算、紋波電流實測、電解電容選型、溫度測試方法、壽命估算等方面，對電解電容作了全面的分析。

紋波電流產生的熱量引起電容的內部溫升，加速電解液的蒸發，當容值下降20%或損耗角增大為初始值的2~3倍時，預示著電解電容壽命的終結。通過檢查電容器上的紋波電流，可預測電容器的壽命。本文以連續工作模式的反激變換器輸出電容分析為例，重點從紋波電流角度全面分析電解電容的選型與壽命。

1、紋波電流計算

假設已知連續工作模式的反激變換器，其輸出電流Io為1.25A，紋波率r為1.1，占空比D為0.62，開關頻率為60kHz，由此可以計算次級紋波電流ΔIo和有效值電流Io.rms。

次級紋波電流ΔIo：

有效值電流Io.rms：

最終得到流過輸出電容的紋波電流：

圖1直觀的顯示了該電容的紋波電流波形：

圖1 紋波電流波形

2、電解電容選型

由上述計算分析得到流過電容的紋波電流為1.72A，綜合考慮體積和成本，選擇了紋波電流為1.655A的電解電容。

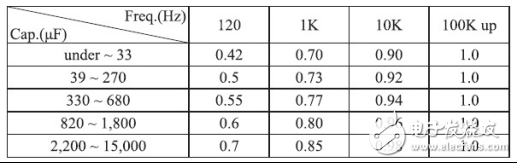

該紋波電流需在電源開關頻率下選擇，如下圖某廠家電容手冊的紋波電流有頻率因子，不同頻率下的紋波電流不同。高頻低阻電容均會給出100kHz下的紋波電流，本設計開關頻率為60kHz，頻率因子為0.96~1之間，在此取1即可。

圖2 電容紋波電流頻率因子

注：紋波電流還有一個溫度系數，例如105℃電容，在85℃環境溫度下，允許的最大紋波電流約為額定最大紋波電流的1.73倍，該參數一般不在電容手冊中體現。

3、紋波電流實測

測試電解電容紋波電流時，需將電容引腳穿入電流探頭中，通過示波器可讀得交流有效值。本設計實例的紋波電流測試結果如圖3所示，示波器讀得有效紋波電流為1.64A，與理論設計接近。因此理論計算具有較大的工程指導意義。

圖3 實測電容紋波電流

4、溫度測試方法

測量容體表面溫度Ts：需在電容器側面的中間位置進行，如果由于外部影響導致電容器表面溫度不均勻、不穩定，需綜合測量電容器表面4個點的溫度，再取平均值。

測量環境溫度Tx：熱電偶需放置在離鋁殼表面20毫米左右處，如果空間不足，則保持最小10毫米距離，如果由于外部影響導致附近環境溫度不均勻、不穩定，則需綜合測量4個點以上的溫度，再取平均值。

圖4 環境溫度與表面溫度測量

5、電解電容壽命估算

本設計，選擇的電解電容為-40~105℃、5000小時、1.655A紋波電流的高頻低阻電解電容，最高實測環境溫度Tx為80℃，殼體表面溫度Ts為85℃。則其壽命估算如下步驟如下。

（1）估算實際內核溫升：

其中：

△To為To時允許的內核溫升，即額定紋波電流時的電容器芯子溫升，此次選擇的105℃電容△To為5℃，可查原廠或行業資料得到；

△Tx為實際內核溫升；

Ix為實際紋波電流1.64A；

Io為額定紋波電流1.655A。

（2）估算電容壽命：

其中：

Lo為額定壽命5000小時；

To為最高額定工作環境溫度105℃；

Tx為實際環境溫度80℃。

當由于環境因素影響，Tx不易獲得時，可用Ts替代，這可以進一步提供安全余量保證產品售壽命。
