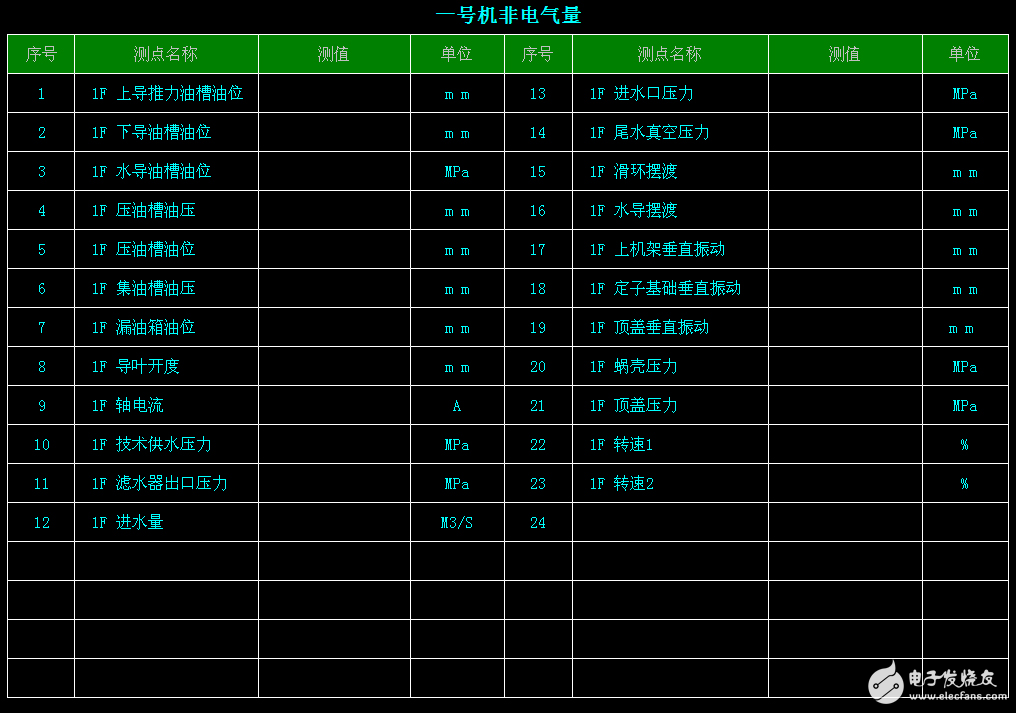

多個生產裝置的組態畫面組合在1個系統中

類似信息組合在1個組態畫面中

　　3.2.2 歷史數據分析

　　應用場景：

　　l DCS系統沒有提供工藝參數的分析，操作人員只能查詢手工記錄的操作日志來了解；

　　l 手工操作日志記錄為30分鐘或1小時1次，數據間隔較長，不能滿足工藝參數的分析要求；

　　l 手工操作日志只記錄主要的工藝參數，不能體現生產的部分細節；

　　解決方案：

　　l 從原DCS系統中采集數據（多套DCS建立多個采集接口）；

　　l 通過網關，將數據發送到企業內部網絡，處理、分析、保存；

　　l 用戶定義工藝參數組，將相關的指標（監測點）統一到1個參數組；

　　l 按時間段對工藝參數進行查詢，并對單指標進行分析（趨勢、平均、平穩率、最大、最小、……）；

　　應用效果：

　　l 保存了生產過程的詳細數據，記錄了生產過程的細節情況；

　　l 生產工藝技術人員可以隨時對生產工藝進行查詢、分析，發現問題、查找原因，優化生產工藝；

?

　　l 管理人員可以針對生產波動、生產事故，分析當時的操作過程、生產指標，確定原因、責任；

　　3.2.3 過程追溯與回放

　　應用場景：

　　l 出現生產事故或設備故障，操作人員只能查詢手工記錄的操作日志，或者從DCS的流量記錄中查找、分析；

　　解決方案：

　　l 選擇事故發生的時段和相關的監控畫面；

　　l 從歷史數據庫中，查詢出相關時段、相關監控點的數據，以組態畫面的形式，回放已經發生過的歷史生產過程；

　　應用效果：

?

　　l 主要應用于故障分析和事故處理，比數字、曲線等形式更加直觀；

　　3.2.4 設備管理

　　應用場景：

　　l 生產監控一般是按生產工藝設計組態畫面，除少部分大型設備機組外，生產中的大量設備是沒有專用的、集中的監控組態畫面的；

　　l ERP的設備管理，不能實現對設備實際運行狀態的查詢、不能按生產情況調整維護、維修計劃；

　　l 無論大型機組、普通設備，都有規定的操作規范、操作步驟，操作人員在實際操作中，要求嚴格按操作規范進行；

　　l 操作人員需要進行大量的、長時間的培訓，才能掌握正確的設備操作規范，保證生產安全、設備安全；

　　解決方案：

　　l 新增設備相關的組態畫面，將設備的監控信息、報警信息集中顯示；

　　l 設備監控與設備臺賬、設備運行維護記錄結合。在設備實時監控的同時，可以查詢ERP中的設備信息；在設備臺賬中，了解設備當前運行情況，查詢設備運行記錄和運行統計；

　　l 建立圖形化的設備操作預案，設置設備操作的步驟、條件、相關監測點；在實際操作中，自動判斷是否滿足操作條件、提示后續操作步驟；

　　l 建立圖形化的報警處理預案，設置報警（故障、事故）發生后的處理預案（設備操作步驟），在報警發生后，指導操作人員正確處理；

　　應用效果：

　　l 大型機組、關鍵設備運行管理（設備臺賬、實時監控、運行記錄、運行統計、故障原因記錄、故障排除方法），方便對設備的管理和維護；
