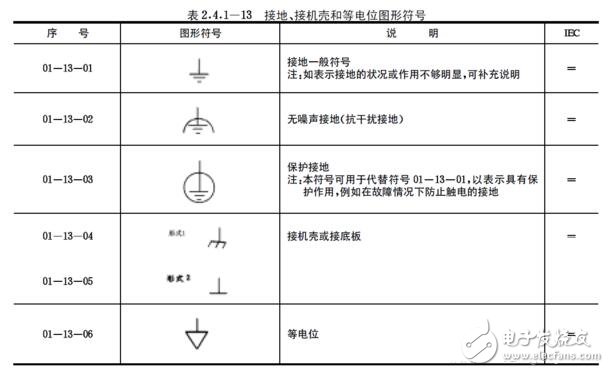

接地符號是所有電氣工程師應該掌握的知識，而接地符號所表達的意思到底是什么呢？下面由小編一一為各位解答，包括一般接地、保護接地、抗干擾接地、機殼地、等電位體等等，標準制圖符號請參見下圖：

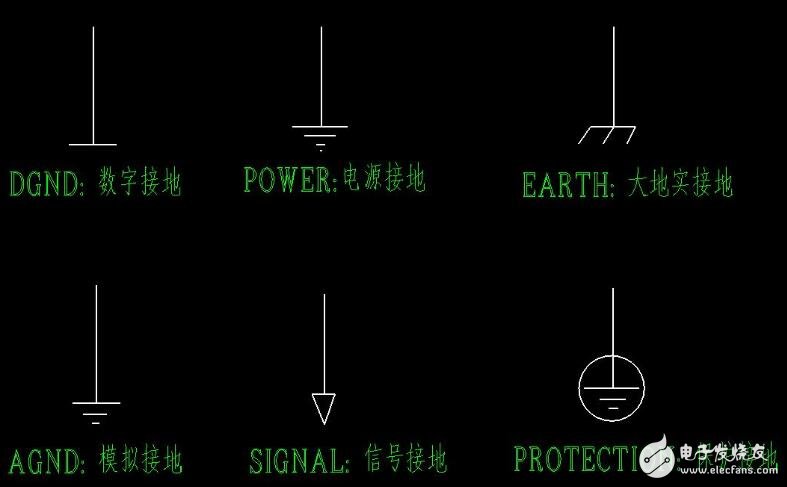

　　接地字母和符號表示的意思

　　PE、PGND、FG-保護地或機殼;

　　BGND或DC-RETURN-直流-48V（+24V）電源（電池）回流;

　　GND-工作地;

　　DGND-數字地;

　　AGND-模擬地;

　　LGND-防雷保護地。

　　電氣接地箭頭符號圖例

　　在防雷接地平面圖中，表達引下線用箭頭圖例的意思見下圖：

　　word文檔中怎樣打出接地符號？

　　在word文檔中，制作上面接地符號方法：

　　1、單擊插入----形狀----基本形狀----直線工具；

　　2、按住Shift鍵，由左向右拖動鼠標，繪制一條水平線；

　　3、將此直線再復制兩條直線；

　　4、選中第一條直線，單擊繪圖工具格式選項卡，在寬度輸入框中輸入1.5厘米；

　　5、重復上面的操作，將第二條、第三第直線的寬度分別設置為1厘米和0.5厘米；

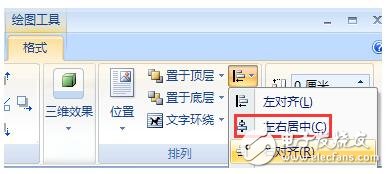

　　6、選中三條直線，繪圖工具格式----對齊----左右居中；

　　7、單擊插入----形狀----基本形狀----直線工具，按住Shift鍵，由上向下拖動鼠標，繪制一條垂直線；

　　8、用鼠標拖動垂直直線，放在相應的位置即可。
