星三角啟動，屬降壓?jiǎn)?dòng)他是以犧牲功率為代價來?yè)Q取降低啟動電流來實現的。所以不能一概而以電機功率的大小來確定是否需采用星三角啟動，還的看是什么樣的負載，一般在需要啟動時負載輕運行時負載重尚可采用星三角啟動，一般情況下鼠籠型電機的啟動電流是運行電流的5—7倍，而對電網的電壓要求一般是正負10%（我記憶中）為了不形成對電網電壓過大的沖擊所以要采用星三角啟動，一般要求在鼠籠型電機的功率超過變壓器額定功率的10%時就要采用星三角啟動。只有鼠籠型電機才采用星三角啟動。

　　星三角啟動電路圖原理

　　1. 當負載對電動機啟動力矩?zé)o嚴格要求又要限制電動機啟動電流、電機滿足380V/Δ接線條件、電機正常運行時定子繞組接成三角形時才能采用星三角啟動方法；

　　2.該方法是：在電機啟動時將電機接成星型接線，當電機啟動成功后再將電機改接成三角型接線（通過雙投開關迅速切換）；

　　3.由于電機啟動電流與電源電壓成正比，而此時電網提供的啟動電流只有全電壓?jiǎn)?dòng)電流的1/3，因此其啟動力矩也只有全電壓?jiǎn)?dòng)力矩的1/3；

　　4.星三角啟動屬降壓?jiǎn)?dòng)，它是以犧牲功率為代價換取降低啟動電流來實現的，所以不能一概而論以電機功率的大小來確定是否需采用星三角啟動，還要看是什么樣的負載。一般在啟動時負載輕、運行時負載重的情況下可采用星三角啟動，通常鼠籠型電機的啟動電流是運行電流的5-7倍，而電網對電壓要求一般是正負10%，為了使電機啟動電流不對電網電壓形成過大的沖擊，可以采用星三角啟動。一般要求在鼠籠型電機的功率超過變壓器額定功率的10%時就要采用星三角啟動；5.在實際使用過程中，有時電機功率為11KW就需要星三角啟動，如額定功率11KW的風機在啟動時電流為7-9倍（100A左右），按正常配置的熱繼電器根本啟動不了（關風門也沒用），熱繼電器配太大又無法起到保護電機的作用，所以建議采用星三角啟動。

　　星三角啟動電路接線方法

　　星形接U1，V1，W1；把U2，V2，W2短接。

　　三角形，U1-W2，V1U2，W1V2分別短接，電源加在形成的三角形接頭上。

　　星三角啟動電路圖和接錢圖

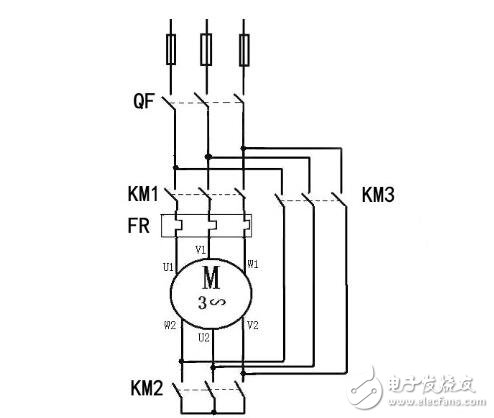

　　下圖是星三角啟動電路圖的主回路圖

　　三角啟動電路圖的主回路圖

　　星三角啟動電路圖動作原理分析：

　　下圖是星三角啟動電路圖的二次回路控制圖

　　按下SB2——KM1吸合——KM1常開閉合，KM1自保持，

　　——KM2吸合開始星形啟動，時間繼電器KT得電延時——延時到KT常閉使KM2斷電釋放，星形啟動停止——電流經KT常開，KM2常閉使KM3吸合，線圈KM3常開使KM3自保持，開始角形運轉——KM3常閉斷開KT電源。按SB1可停止電機運轉。

　　《注》時間繼電器設定的時間要根據具本情況設定，一般是當電機起到的時間到起動后電流降到額定電流之間的時間決定。

　　星三角二次回路控制電路圖

　　星三角啟動電路圖接線圖故障原因分析

　　1.電動機無法啟動，檢查電壓是否偏底，檢查電動機是否燒壞，檢查啟動按鈕和停止按鈕是否是好的。熱繼電器的常閉觸頭是否斷開，保險管是否燒壞。

　　2.電動機起動無法切換到三角形啟動，檢查時間斷電器是否損壞。

　　3.電動機起動時三相中一相電流偏高，檢查配電柜中中接觸器的觸頭是否接觸良好，螺栓是否緊固。

　　星三角電控柜接線實物圖

　　大功率的電動機星三角啟動電路的優勢

　　大功率的電動機起動的瞬間電流是電機的額定電流的3到4倍，星三角啟動能有效的降低電機的起動電流，延長了電動機的使用壽命，減小了對電網的波動，也保證了電壓的質量和人身安全。
