為了表達生產機械電氣控制系統的結構、原理等設計意圖，便于電氣系統的安裝、調試、使用和維修，將電氣控制系統中各電器元件及其連接線路用一定的圖形表達出來，這就是電氣控制系統圖。用導線將電機、電器、儀表等元器件按一定的要求連接起來，并實現某種特定控制要求的電路。

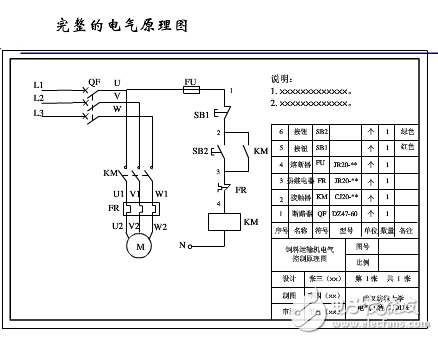

　　畫電氣原理圖的一般規律如下：

　　畫主電路

　　繪制主電路時，應依規定的電氣圖形符號用粗實線畫出主要控制、保護等用電設備，如斷路器、熔斷器、變頻器、熱繼電器、電動機等，并依次標明相關的文字符號。

　　畫控制電路

　　控制電路一般是由開關、按鈕、信號指示、接觸器、繼電器的線圈和各種輔助觸點構成，無論簡單或復雜的控制電路，一般均是由各種典型電路（如延時電路、聯鎖電路、順控電路等）組合而成，用以控制主電路中受控設備的“起動”、“運行”、“停止”使主電路中的設備按設計工藝的要求正常工作。對于簡單的控制電路：只要依據主電路要實現的功能，結合生產工藝要求及設備動作的先、后順序依次分析，仔細繪制。對于復雜的控制電路，要按各部分所完成的功能，分割成若干個局部控制電路，然后與典型電路相對照，找出相同之處，本著先簡后繁、先易后難的原則逐個畫出每個局部環節，再找到各環節的相互關系。

　　電氣安裝接線圖規范

　　一般情況下，電氣安裝圖和原理圖需配合起來使用。

　　繪制電氣安裝圖應遵循的主要原則如下：

　　1、必須遵循相關國家標準繪制電氣安裝接線圖。

　　2、各電器元器件的位置、文字符號必須和電氣原理圖中的標注一致，同一個電器元件的各部件（如同一個接觸器的觸點、線圈等）必須畫在一起，各電器元件的位置應與實際安裝位置一致。

　　3、不在同一安裝板或電氣柜上的電器元件或信號的電氣連接一般應通過端子排連接，并按照電氣原理圖中的接線編號連接。

　　4、走向相同、功能相同的多根導線可用單線或線束表示。畫連接線時，應標明導線的規格、型號、顏色、根數和穿線管的尺寸。

　　電器元件布置圖規范

　　電器元器件布置圖的設計應遵循以下原則：

　　1.必須遵循相關國家標準設計和繪制電器元件布置圖。

　　2.相同類型的電器元件布置時，應把體積較大和較重的安裝在控制柜或面板的下方。

　　3.發熱的元器件應該安裝在控制柜或面板的上方或后方，但熱繼電器一般安裝在接觸器的下面，以方便與電機和接觸器的連接。

　　4.需要經常維護、整定和檢修的電器元件、操作開關、監視儀器儀表，其安裝位置應高低適宜，以便工作人員操作。

　　5.強電、弱電應該分開走線，注意屏蔽層的連接，防止干擾的竄入。電器元器件的布置應考慮安裝間隙，并盡可能做到整齊、美觀。

　　識別方法

　　看電氣控制電路圖一般方法是先看主電路，再看輔助電路，并用輔助電路的回路去研究主電路的控制程序。

　　1．看主電路的步驟

　　第一步：看清主電路中用電設備。用電設備指消耗電能的用電器具或電氣設備，看圖首先要看清楚有幾個用電器，它們的類別、用途、接線方式及一些不同要求等。

　　第二步：要弄清楚用電設備是用什么電器元件控制的?？刂齐姎庠O(shè)備的方法很多，有的直接用開關控制，有的用各種啟動器控制，有的用接觸器控制。

　　第三步：了解主電路中所用的控制電器及保護電器。前者是指除常規接觸器以外的其他控制元件，如電源開關（轉換開關及空氣斷路器）、萬能轉換開關。后者是指短路保護器件及過載保護器件，如空氣斷路器中電磁脫扣器及熱過載脫扣器的規格、熔斷器、熱繼電器及過電流繼電器等元件的用途及規格。一般來說，對主電路作如上內容的分析以后，即可分析輔助電路。

　　第四步：看電源。要了解電源電壓等級，是380V還是220V，是從母線匯流排供電還是配電屏供電，還是從發電機組接出來的。

　　2．看輔助電路的步驟

　　輔助電路包含控制電路、信號電路和照明電路。

　　分析控制電路。根據主電路中各電動機和執行電器的控制要求，逐一找出控制電路中的其他控制環節，將控制線路“化整為零”，按功能不同劃分成若干個局部控制線路來進行分析。如果控制線路較復雜，則可先排除照明、顯示等與控制關系不密切的電路，以便集中精力進行分析。

　　第一步：看電源。首先看清電源的種類．是交流還是直流。其次．要看清輔助電路的電源是從什么地方接來的，及其電壓等級。電源一般是從主電路的兩條相線上接來，其電壓為380V。也有從主電路的一條相線和一零線上接來，電壓為單相220V；此外，也可以從專用隔離電源變壓器接來，電壓有140、127、36、6.3V等。輔助電路為直流時，直流電源可從整流器、發電機組或放大器上接來，其電壓一般為24、12、6、4.5、3V等。輔助電路中的一切電器元件的線圈額定電壓必須與輔助電路電源電壓一致。否則，電壓低時電路元件不動作；電壓高時，則會把電器元件線圈燒壞。

　　第二步：了解控制電路中所采用的各種繼電器、接觸器的用途，如采用了一些特殊結構的繼電器，還應了解他們的動作原理。

　　第三步：根據輔助電路來研究主電路的動作情況。

　　分析了上面這些內容再結合主電路中的要求，就可以分析輔助電路的動作過程。

　　控制電路總是按動作順序畫在兩條水平電源線或兩條垂直電源線之間的。因此，也就可從左到右或從上到下來進行分析。對復雜的輔助電路，在電路中整個輔助電路構成一條大回路，在這條大回路中又分成幾條獨立的小回路，每條小回路控制一個用電器或一個動作。當某條小回路形成閉合回路有電流流過時，在回路中的電器元件（接觸器或繼電器）則動作，把用電設備接人或切除電源。在輔助電路中一般是靠按鈕或轉換開關把電路接通的。對于控制電路的分析必須隨時結合主電路的動作要求來進行，只有全面了解主電路對控制電路的要求以后，才能真正掌握控制電路的動作原理，不可孤立地看待各部分的動作原理，而應注意各個動作之間是否有互相制約的關系，如電動機正、反轉之間應設有聯鎖等。

　　第四步：研究電器元件之間的相互關系。電路中的一切電器元件都不是孤立存在的而是相互聯系、相互制約的。這種互相控制的關系有時表現在一條回路中，有時表現在幾條回路中。

　　第五步：研究其他電氣設備和電器元件。如整流設備、照明燈等。

　　電氣原理圖繪制的基本步驟和注意事項

　　電氣原理圖繪制的基本步驟是：首先進行認真構思，對所要繪制的步驟及表達的內容和布局做的心中有數；然后對整個圖面進行布局，把所要表達的全部內容（不能遺漏），按其正確位置、主次及繁簡劃定實際所占畫面大??；第三，確定基準線，包括水平基準線和垂直基準線；第四，按自左至右、自上而下、先主后次、先一次后二次、先圖形后文字的順序畫底稿線（包括文字分行分格線）；第五，經認真、詳細檢查，確認無誤無漏后描深圖形，注寫文字；最后，認真、詳細檢查確認，在標題欄簽字等。

　　電氣原理圖繪制的注意事項

　　1.電氣控制線路根據電路通過的電流大小可分為主電路和控制電路。主電路包括從電源到電動機的電路，是強電流通過的部分，用粗線條畫在原理圖的左邊。控制電路是通過弱電流的電路，一般由按鈕、電器元件的線圈、接觸器的輔助觸點、繼電器的觸點等組成，用細線條畫在原理圖的右邊。

　　2.電氣原理圖中，所有電器元件的圖形、文字符號必須采用國家規定的統一標準。

　　3.采用電器元件展開圖的畫法。同一電器元件的各部件可以不畫在一起，但需用同一文字符號標出。若有多個同一種類的電器元件，可在文字符號后加上數字序號，如KM1和KM2等。

　　4.所有按鈕、觸點均按沒有外力作用和沒有通電時的原始狀態畫出。

　　5.控制電路的分支線路，原則上按照動作的先后順序排列，兩線交叉連接時的電氣連接點需用黑點標出。

　　詳細例子解讀

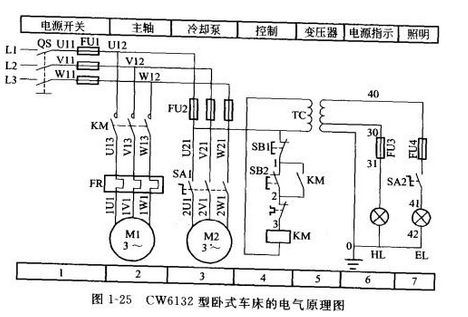

　　電氣原理圖是用圖形和文字符號，表示電路中各個電氣元件的連接關系和電氣工作原理，它并不反映電氣元件的實際大小和安裝位置?，F(xiàn)以如圖1-25所示的CW6132型臥式車床的電氣原理圖為例來說明繪制電氣原理圖應遵循的一些基本原則。

　?、匐姎庠韴D一般分為主電路、控制電路和輔助電路。主電路包括從電源到電機的電路，是大電流通過的部分，畫在圖的左邊（如圖1-25中的1，2，3區）?？刂齐娐泛洼o助電路通過的電流相對較小，控制電路一般為繼電器、接觸器的線圈電路，包括各種主令電器、繼電器、接觸器的觸點（如圖1-25中的4區）；輔助電路一般指照明、信號指示、檢測等電路（如圖1-25中的 5，6，7區）。各電路均應盡可能按動作順序由上至下、由左至右畫出。

　　②電氣原理圖中所有電氣元件的圖形和文字符號必須采用國家規定的統一標準。在圖中， 電氣元件采用分離畫法，即同一電器的各個部件可以不畫在一起，但必須用同一文字符號標注。 對于同類電器，應在文字符號后加數字序號以示區別（如圖1-25中的SB1和SB2）。

　?、墼陔姎庠韴D中，所有電器的可動部分均按原始狀態畫出，即對于繼電器、接觸器的觸 點，應按其線圈不通電時的狀態畫出；對于控制器，應按其手柄處于零位時的狀態畫出；對于按 鈕、行程開關等主令電器，應按其未受外力作用時的狀態畫出。

　?、軇恿﹄娐返碾娫淳€應水平畫出；主電路應垂直于電源線畫出；控制電路和輔助電路應垂 直于水平電源線；耗能元件（如線圈、電磁閥、指示燈等）應接在下面一條電源線一側，而各種 控制觸點應接在另一條電源線上。

　　⑤應盡量減少線條數量和避免線條交叉。各導線之間有電聯系時，應在導線交叉處畫實心 圓點。根據圖面布置需要，可以將圖形符號旋轉繪制，一般按逆時針方向旋轉90%但其文宇符 號不可倒置。

　　⑥在電氣原理圖上應標出各個電源電路的電壓、極性、頻率及相數；對某些元器件還應標 注其特性（如電阻值、電容值等）；不常用的電器（如位置傳）還要標注其操作方式和功能等。

　?、邽榉奖汩唸D，在電氣原理圖中可將圖分成若干個圖區，并標明各圖區電路的作用。
