PFC電路按照輸入電流的工作情況分為三種模式：CCM電流連續型，DCM電流不連續性和介于兩者之間的是TCM臨界性。

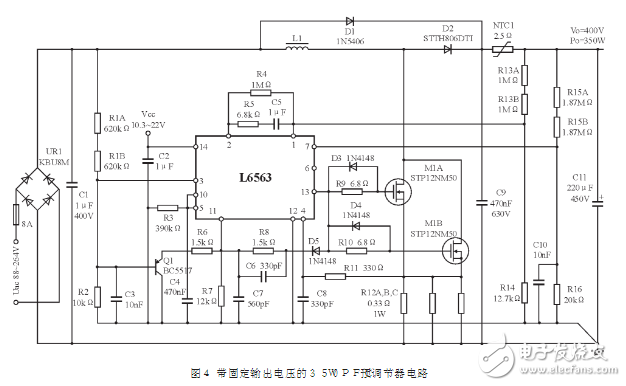

　?。蹋叮担叮吃O(shè)計的帶固定輸出電壓（Ｖ０＝４００Ｖ）的３５０ＷＰＦＣ預變換器電路。為使輸出電壓在８８￣２６４Ｖ的寬范圍輸入下恒定，電路中Ｌ６５６３的引腳６（ＴＢ０）懸空。二極管Ｄ１的作用是在系統啟動時為充電輸出電容Ｃ９提供通路，以保證在ＭＯＳＦＥＴ（Ｍ１Ａ與Ｍ１Ｂ）首次導通時，電感Ｌ１中的儲能為零。Ｌ１采用Ｅ４２×２１×１５磁心（Ｂ２材料），用２０×?。埃玻恚斫g合線繞５８匝，在中心柱上的氣隙為１．９ｍｍ，電感值是５５０μＨ。

　?。蹋叮担叮呈悄壳白钕冗M的ＴＭ－ＰＦＣ控制器。該控制ＩＣ除具有普通ＴＭ－ＰＦＣ控制器的基本特性之外，還提供有ＴＨＤ最佳化電路、跟蹤升壓功能、電壓前饋（１／Ｖ２）功能、遙控開／關控制、過電壓保護和反饋失效保護等功能，并可為級聯的ＤＣ－ＤＣ變換器提供接口。

　　過壓保護

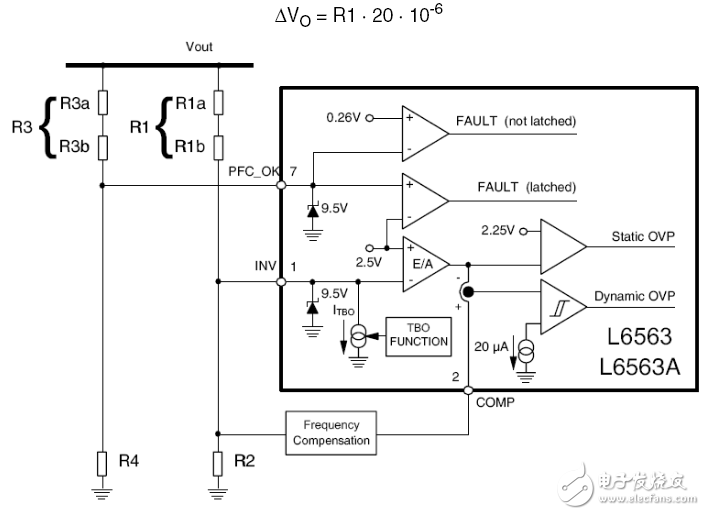

　　如果輸出電壓突然有一個

　　的突變，INV 腳會通過反饋誤差放大器保持在2.5V ，連接在INV 腳與COMP 腳之間的網絡提供一個長的時間常數。這時流過R2的電流仍然等于2.5/R2，但是流過R1的電流變?yōu)榱?/p>

　　差分電流將流入補償網絡和誤差放大器（pin COMP）。此電流在IC 內部被監控，只要達到18uA ，運放的輸出電壓將被強制降低，因此減小從輸入取得的能量。如果此電流超過20uA ，OVP 將被觸發，并且外部功率晶體管將被關斷，直到電流降低到大概5uA 以下。但是，如果過壓持續（比如負載完全沒有連接），誤差放大器輸出將最終徹底變低，因此觸發一個內部比較器（靜態OVP ），這將保持外部功率開關關斷直到輸出電壓降低到規定值。將會觸發OVP 功能的輸出電壓變化為：

　　此技術的一個重要的優點為過電壓水平可以獨立于規定輸出電壓設置：后者依賴于R1和R2的比值，前者只依賴于R1的值。另一個優點是精確：探測電流的公差為15%，意思是的精度為15%。

　　當任何一種OVP 被激活，靜態電流將降低來最小化Vcc 電容的放電電流。
