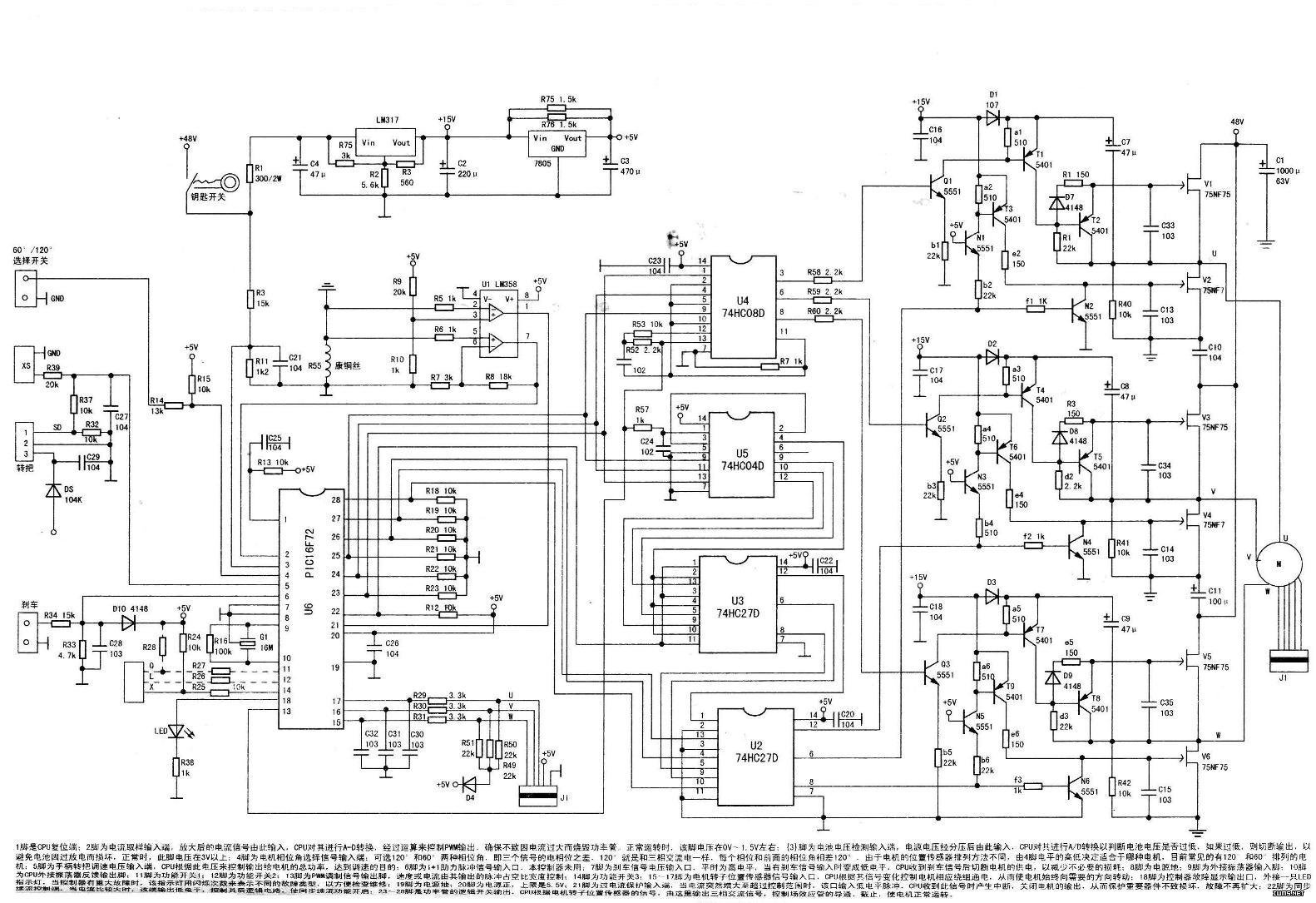

根據實物繪出其電路圖，如圖所示。該控制器由CPU（PIC16F72）、2片74HC27（3輸入或非門）、1片74HCO4D（反相器）、1片74HCO8D（雙輸入與門）和1片LM358（雙運放）、6只大功率場效應管等組成，功率達350W，是一款比較典型的無刷電動車控制器，具有600和120°驅動模式自動切換功能。

　　電路組成及工作原理

　　該電路分為電源電路，信號輸入與預處理、智能信號處理控制，驅動控制信號功率驅動開關等三部分。CPU（PIC16F72）單片機是智能處理控制部分的核心。PIC16F72的引腳功能描述見304頁圖中所注。

　　1.電源電路

　　該控制器有三組電源。第一組是提供總能源的電池。板子上的電解電容C1（1OOOμF/63V）、C11（1OOμF/63V）及C1O（0.1μF/63V）用于消除由電源線、電路板走線所帶來的電阻、寄生電感等引起的雜波干擾。由于是工作在大電流、高頻率、高溫狀態下，對電解電容有損耗角小、耐高溫的要求，普通的電解電容容易發熱爆裂。

　　第二組電源提供15V電壓，一是給場效應管供電，由于場效應管必須有1OV以上、20V以下的電壓才能很好地導通，所以必須有合適的電壓為其供電，同時15V電壓也為5V穩壓塊提供預穩壓。穩壓塊為LM317，輸出15V。由于LM317的輸入輸出壓差不能超過40V，而輸入電壓（電池電壓）可能高達60V，因此在LM317前面加了一只330Ω/2W的電阻。

　　第三組電源是5V，穩壓塊采用LM78LO5，由于78LO5的最大輸出電流只有1OOmA，所以并聯了兩只1.5kΩ的電阻R75、R76，以擴流。系統對5V電源的要求比較高，不單單是因?yàn)檫壿嬰娐?、CPU等的電源電壓都不能過高，而且由于CPU的所有AD轉換都是以5V電壓為基準，所以若5V不準，會出現電流檢測、欠電壓檢測、手柄控制等均不能達到設計要求的情況，甚至不能動作。因此，該電壓應嚴格控制在4.90V～5.1OV。

　　2.信號輸入與預處理電路

　　該電路包括電源電壓輸入、工作電流比較、放大輸入、手柄轉把調速電壓輸入、剎車信號輸入、電機轉子位置傳感器的霍爾信號輸入，以及其他功能開關信號輸入等。

　?。?）電源電壓輸入由于CPU只接收0V~5V的信號，所以電源電壓必須經過分壓才能輸入CPU。

　　（2）工作電流放大、輸入電路康銅絲R55采樣的電流信號經過R6送入運放U1A（LM358）同相輸入端（5）腳，經過放大，由（7）腳輸出至U6（CPU）（2）腳，CPU根據該信號的高低控制PWM脈沖輸出的大小，從而控制功率管電流的高低。UIB（LM358）作為比較器，其輸出端（1）腳接CPU（21）腳。電流正常時，U1B（3）腳電壓高于（2）腳，（1）腳輸出高電平。當電流由于某種原因突然增大到一定程度時，（2）腳電壓高于（3）腳，（1）腳輸出低電平，從而將U6（21）腳過流保護端電位拉低，CPU據此完全關閉電機的輸出，進入保護狀態，對控制器輸出的最大電流進行限制，以保護電池、控制器、電機等不會出現超過允許范圍的大電流，避免故障進一步擴大。

　?。?）手柄轉把輸入部分+5V電源加到手柄轉把的翟爾元件上，轉動手柄轉把，霍爾元件產生的1.2V~4.2V轉速控制電壓通過R37、R32分壓，C27濾波后，輸入到U6（5）腳，CPU據此控制驅動PWM信號，實現電機調速。

　　（4）剎車信號輸入經R，34、R33分壓，送到剎車信號（低電平有效）CPU（7）腳。正常行駛時，U6（7）腳為高電平，（13）腳正常輸出驅動脈沖；剎車時，U6（7）腳電平被拉低，（13）腳停止驅動脈沖輸出，達到剎車斷電功能。

　?。?）電機轉子位置傳感器輸入由于該傳感器安裝在電機內部，采用開路輸出的辦法，所以除提供+5V電源外，每個傳感器U、V、W都必須接上拉電阻（R49～R51），傳感器U、V、W輸出的信號經電阻R29～R31、電容C30～C32濾波后，送到U6（15）～（17）腳，CPU根據其信號變化讓電機相應繞組通電，從而使電機始終向需要的方向轉動。此外在電源處接有一只二極管D4，接地采用細銅膜做保險絲，以防止電機相線與霍爾信號線短路后高電壓反竄進來，損壞板子上的其他零件。

　?。?）限速控制當限速開關接通時，調速信號經R33對地拉低，從而使轉速不能調得太高，以達到限速目的。

　?。?）電池欠壓檢測輸入電池電壓經R3、R11分壓，C21濾波后，加到U6（3）腳，CPU據此信號判斷電池電壓是否過低。當電池電壓降低到控制器設定值以下時，CPU停止PWM芯片信號的輸出，以保護電池不至于在低電壓惰況下放電，避免電池因過放電而損壞。

　　3.驅動控制信號和功率驅動開關

　　從U6（13）腳輸出的PWM占空比驅動控制信號，一路經R53、R52、C71載波（縮小占空比）后輸出，相位不變，形成PWM信號，加到與門U4（74CO8D）（13）腳，與U6腳送　　來的相位開關信號進行邏輯合成，再以一定的邏輯順序分別從（3）、（6）、（8）腳輸出高電平加到三極管Q1～Q3基極，使之導通，驅動T1、T4、T7導通，從而使三組上橋臂場效應V1、V3、V5按一定的邏輯順序輪流導通工作，將電源電壓加至電機繞組。

　　另一路經R57、C24加到U5（74CO4D）（1）腳，經反相形成PWM信號，由（4）腳輸出到或非門U3（74C27D）（2）、（4）、（10）腳，與U6（22）腳同步續流控制端送來的同步續流信號比較后，由（6）、（8）、（12）腳輸出到或非門U2（74C27D）（1）、（9）、（10）腳，與U6（26）～（28）腳送來的相位開關信號進行合成，由或非門U2（6）、（12）、（8）腳分別輸出高電平，加到三極管N2、N4、N6基極，使三極管N2、N4、N6導通，從而使三組下橋臂場效應管V2、V4、V6按一定的邏輯順序輪流導通工作，電流通過電機繞組流回電源負極，從而得到模擬三相交流電，使電機旋轉起來。

　　自檢后的狀態由LED2顯示結果，進行判斷。LED顯示情況與控制器狀態的對應關系如下：

　　閃1停1--自檢正常通過；閃2停1--欠壓：閃3停1-LM358故障；閃4停1--電機霍爾信號故障：閃5停1--下管故障；閃6停1--上管故障；閃7停1--過流保護；閃8停1--剎車保護；閃9停1--手把地線斷開；閃10停1--手把信號和手把電源線短路；閃1停11--上電時手把信號未復位。

　　在檢修時，首先要排除短路故障，特別是未級功率管。

　　在電門鎖一側，可以斷開電門鎖插接件測電流，若電流約為65mA，則說明控制器前級無短路。

　　當無短路而電機不轉時，應先撿查初始化自檢條件是否正常。

　　檢查電機霍爾元件好壞的方法：打開電門鎖，用指針式萬用表交流1OV擋分別測U6（15）～（17）腳，即電機霍爾的W、V和U相的輸入端，用手慢慢轉動電機輪，如果表的指針在OV~4V左右波動，說明電機霍爾元件基本正常。

　　檢查控制器前級是否正常的方法：首先控制器應能自檢，觀索LED2燈閃停是否正常。若LED2閃一次停一次，說明自檢通過，否則應檢查自襝燈指示的相關故障電路。

　　自檢正常通過后，用萬用表交流1OV擋測U6（26）～（28）腳（即下管換相信號），轉動轉把使電機輪盡量旋轉慢一點，若表針在OV~4V左右波動，再測U6（23）～（25）腳（即上營換相信號），表針應在OV~2V左右波動。然后測U6（CPU）（13）腳（即PWM輸出腳），此點電壓隨轉把的轉動而變化，若為OV~4.8V，說明U6輸出基本正常。

　　電機電流檢測和保護電路由電流取樣電阻R5、6和U1等組成。當無刷電機電流增大到使U1（2）腳電壓高于（3）腳約0.23V時，U1（1）腳變?yōu)榈碗娖?，U6（21）腳變?yōu)榈碗娖?，單片機進入過流保護狀態。
