老人關懷照護系統設計有居家的監控功能及和家人互動功能，透過網路服務，當老人有照顧需求時，可利用手勢辨識功能呼叫機器人至身邊；當想觀看親 友在臉書（Facebook）上的消息及圖片時，可利用臉書動態服務，即時得知親友最新動態訊息，也可透過網路通話與遠方的家人進行視頻聊天；同時也可隨 時監控，當意外發生時可即時通知家人及醫護人員進行處理。

　　該系統利用主系統芯片將Kinect所感測的骨架追蹤、手勢辨識及網路攝影的視頻通話等感測后存取數值，再利用串列傳輸（USART）傳送數值于主系統芯片，并做出距離等識別模式，進行跟隨老人、控制馬達與老人互動。

　　Kinect感測功能襄助　照護機器人創新應用擴大

　　該系統創新性功能為跟隨看護模式--Kinect骨架追蹤和超音波定位、骨架判斷--跌倒偵測、緊急通知--簡訊傳送，以及互動功能--手勢辨識和網路視頻（圖1）。

　　圖1 照護機器人理想互動功能

　 　在跟隨看護服務部分，該系統利用骨架追蹤及超音波定位，當老人移動時，機器人便會跟隨至后方進行照護，可隨時判定老人是否跌倒，操作起來也十分方便。現 有的跌倒偵測系統大都依賴攝影機或是使用者身上配戴的器材來辨別跌倒，該系統的跌倒偵測只須透過Kinect骨架追蹤，即可判定是否跌倒。

　 　至于緊急簡訊傳送部分，當老人判定為跌倒時，機器人會自動由主系統芯片發布簡訊至指定家人手機中，親人接收到消息后可立即做出反應或視頻觀看。而臉書動 態及互動視頻服務部分，該系統加裝臉書動態服務及網路視頻，老人即可關心在外子女的圖片，并讓親友利用視頻互動看見老人在家的狀況，能有效拉近老人與家人 的距離。

　　．跟隨看護服務

　　照護機器人主系統利用芯片與Kinect進行老人互動與 看護服務。智能型看護機器人可透過Kinect跟隨于老人后方隨時看護，利用Kinect本身的骨架識別，以判別正常狀況時的骨架數量與動作。當老人不慎 跌倒時，依骨架瞬間降下或消失為判別，再回傳數值訊號給主系統，可即時透過緊急簡訊功能送至子女的手機進行通知，家人則可透過網路視頻進行查看老人在家中 的狀況，以免錯過時間就醫。

　　為即時反應與傳送數值來跟隨與保障老人的安危，看護系統透過主系統芯片提供USART，即可直接利用 USART而不須再以串列周邊介面（SPI）進行轉換動作。跟隨方面，則運用產生脈衝寬度調變（PWM）脈波來控制HB-25馬達驅動器來驅動直流馬達， 由于控制波形即可正反轉，就能在主芯片應用與結合出讓機器人前后左右的動作與功能。

　　該系統還須使用PING超音波距離感應器（圖2）來偵測距離，除應用PWM來進行聲波傳送與接收，也使用通用輸入/輸出來接收數值距離判斷與Kinect骨架等數值。

　　圖2 PING超音波距離感應器

　　利用芯片使機器人進行追蹤，由超音波偵測距離，讓主系統判斷老人的位置，并命令馬達動作，使機器人能進行跟隨，可隨時跟在老人的身邊，注意是否有突發狀況發生，揮揮手就能與家人視頻通話等功能。

　 　PING超音波距離感應器用于測量與物體間的距離，範圍介于3cm？3.3m，容易裝置于機器人或自動設備上。超音波感測器利用脈波產生，透過聲波喇叭 進行一發一收的動作來得到訊號的時間長短，也就是感測器發送訊號至物體而反射后所經過的時間，在經過運算后即能得到精準的距離。為實現追蹤功能，超音波定 位追蹤方法利用主系統芯片產生脈波與判斷，使超音波能自動追隨物體，也更加穩定照護功能。

　　為可負載生活必需品，因此行走動力來源選擇扭 力較大的馬達（IG-30GM）做為驅動，搭配耐高電流的12伏特（V）馬達驅動芯片（HB-25）來控制直流馬達，控制方式為脈波的寬度調變，控制兩顆 馬達的正反轉、時間差和轉動速度等參數，芯片扮演重要的行動控制機能，車體的前進、后煺、轉彎等動作。

　　．Kinect骨架判斷

　 　Kinect透過鏡頭即時擷取使用者的動作，之后并會接著解析相對應的指令。透過內建的紅外線VGA鏡頭發出主動式雷射，在Kinect可掃描的範圍內 藉由雷射反射過程判斷使用者位置，當使用者的身體部位識別完畢后，Kinect會將所擷取到的資料整理成一組骨架圖，藉此對應于相關應用。

　　使用Kinect本身的骨架辨識功能，能模擬出老人的骨架，讓主系統監控骨架與動作，判斷骨架是否出現或是下降；判斷特定動作，啟動特定的功能，如圖3為人體進入Kinect範圍時會出現骨架識別，進而做出不同指令動作。

　　圖3 機器人動作流程圖

　　．緊急簡訊傳送

　　當老人發生跌倒時，主系統接受跌倒指令數值判斷出Kinect所勾勒出的骨架是否下降或消失，并透過緊急簡訊功能，立即發送簡訊至子女的手機進行通知，家人在查看到簡訊后能立即開啟網路視頻服務，可于第一時間了解家中老人的狀況，并與老人進行對話。

　　此外，簡訊功能可指定手機號碼，且更改緊急聯絡人十分方便。

　　．臉書動態/互動視頻服務

　　當老人需要照護機器人進行觀看在外子女的動態或聯絡時，可透過手勢辨識，呼叫照護機器人過來至身旁，機器人可透過手勢動作判別進行臉書動態服務，可觀看子女在外打卡或上傳照片，也可利用網路攝影機及網路視頻功能與在遠方子女進行視頻對話，隨時知道彼此的消息。

　　執行完整測試項目　機器人實現更安全老人照護

　　圖3為該系統的動作流程圖，以微控制器（MCU）做為核心控制（圖4），進行數值運算與即時反應，利用微控制器的高運算處理速度來即時完成所有數值接收與指令，讓機器人不會因延遲而導致行動不順暢。

　　圖4 微控制器動作方塊圖

　　主系統芯片還須與其他硬件結構說明，以主系統芯片出發，達到所有模組相互結合的應用，進而完成智能型照護機器人的設計與實現。在實作過程中須進行仔細調整與測試的項目，包括直流馬達驅動控制、超音波定位角度追蹤、Kinect指令動作方向和機器人追隨安全距離。

　　．直流馬達驅動控制

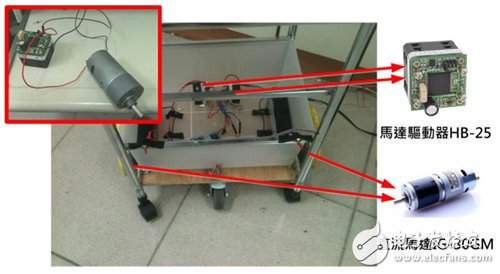

　　為讓本系統達到行動照護，所以直流馬達是必定需要的，并使用馬達驅動器，控制起來只須調整脈衝寬度調變（PWM），以及馬達的正反轉、時間差和轉動速度等參數，就能讓照護機器人行動起來更加順暢（圖5）。

　　圖5 直流馬達測試及建置

　　利用測試方法讓馬達得以進行正反轉動作，再將完成的馬達驅動置于該作品底座，裡頭包含自行設計的電路板、配置電源及最重要的馬達驅動器等。

　　．超音波定位角度追蹤

　　為能讓機器人能自動追蹤人體，自行簡易設計出應用叁個超音波判斷距離與方向，再與伺服器馬達結合而形成的角度追蹤，透過偵測叁種方向，馬達就能精準追隨并停止。

　　．Kinect指令動作方向

　　該系統結合Kinect進行骨架與動作偵測，手勢動作則應用于開啟臉書動態服務于網路視頻功能，為方便開啟功能，進而測試手勢不同方向與動作。

　　．機器人追隨安全距離

　　為能讓跟隨老人并維持距離追蹤，以及Kinect角度偵判範圍，測試不同距離來決定能最精準且偵測到數值的車身與老人間距，分別測試50cm、80cm、100cm叁種不同距離。

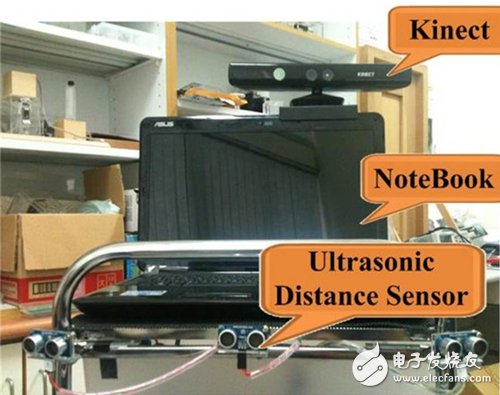

　　圖6為該系統的正面擺設，其中包含筆記型電腦的放置，用來觀看視頻及骨架偵測觀察畫面。Kinect置于上方處，方便擷取整個骨架，并結合超音波進行人體追蹤，置放叁顆以擴大測量範圍。

　　圖6 照護系統正面硬件裝置配置

　　藉由跟隨功能達到即時監控，讓老人在家中能降低危險發生，并利用本身置物柜以放取老人日常生活用品，達到即時拿取的便利性，以最人性化且智能的方式照顧好老人，未來也將會增加更多功能，來讓服務更加完善。
