對可穿戴型助力機器人控制策略進行分析。 根據研究目的及人體結構和功能的特殊性和復雜性，通過將人體下肢作適當簡化及必要的假設，提出基于骨－肌肉功能模型的下肢助力機器人控制方法，該方法通過對骨－肌肉模型中的彈性系數和阻尼系數的調節能為人體下肢運動提供助力支持。 同時，通過人－機間交互力信息實現人體下肢的運動預判。

　　利用機器增強人類肌肉的力量和感知能力，同時保留人的靈活性和直接操作的感覺是機器人研究領域之一。 人體的所有運動都與力及其控制有關，助力系統利用特定裝置給人提供一定的力補償，降低人自身能量的消耗，或是對那些有異樣運動行為的人提供治療或矯形。

　　根據助力對象的不同，可穿戴型助力機器人可分為兩類：1）直接式：直接給使用者提供動力，如下肢助力、背部助力及上肢助力等，這種情況下，助力裝置的運動需超前于人體相應的運動。 2）間接式：分擔使用者的勞動負荷，諸如背負的重物、搬運的貨物等，從而達到減輕使用者勞動強度的目的，這種模式需要機器與使用者同步運動。

　　由于助力裝置基本是剛性體，整體柔順性差，這樣人與裝置運動時會造成不協調與不自然，這便涉及到關節自由度的確定及其驅動問題。 在運動辨識上，國外多數采用肌電信息作為人體運動信息的檢測方法，這就要求搞清人體各肌肉塊的功能，選擇最能反應人體運動狀況的肌肉塊，但很多動作通常是靠肌肉群來完成，一塊肌肉的收緊與松弛并不能完成全部動作，這給電極的安放及信號的提取帶來很大的困難，肌電信號是人體的生理反映，它會受到人自身狀況及環境因素的影響，如汗液的分泌、衣服厚薄、松緊等。 通過對國內外可穿戴型助力機器人的研究現狀進行分析，結合多維力傳感器方面的研究成果，提出基于人－機交互力信息的運動信息獲取方法及肌肉功能模型的控制方法。

　　1 人體運動的描述和人體簡化模型

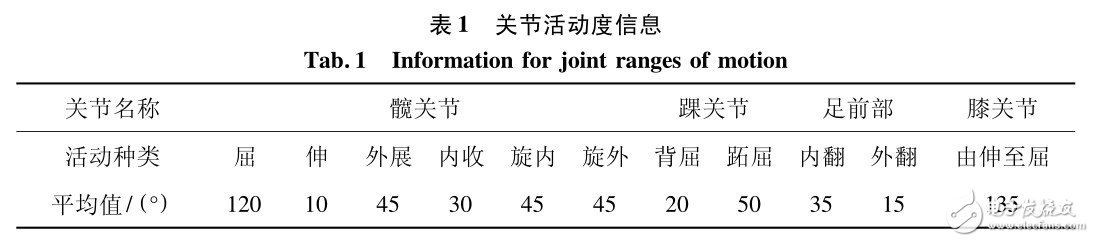

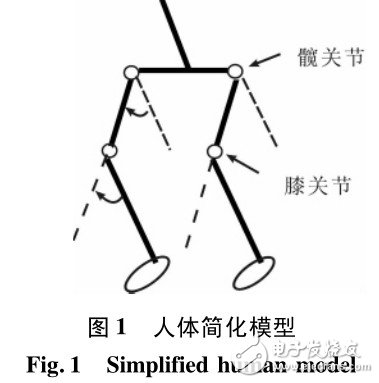

　　人是人－機－環境系統中的主導因素。 在人體運動位置檢測中，高速攝影機實地拍攝是最常用的方法。 由于這種方法是非接觸式的記錄，因此不影響人的實際運動，最能真實反映人的實際運動情況。 對于該文的研究來說，上述檢測系統顯得過于龐大，且受到空間的約束，顯然不適用。 因此，采用一種即實用又簡捷的運動信息檢測系統是該文研究中必要環節。從研究方法來說，對對象進行研究離不開對對象進行合理的抽象，當分析各種動作時，姿勢分析特別是人體各部分之間的相對位置分析是關鍵，將特定時刻各個關節點的位置連接起來，就能形成棍狀鏈?zhǔn)浇Y(jié)構，將人體下肢簡化為一個多桿多關節棍狀鏈?zhǔn)浇Y(jié)構，也就是一個具有有限運動自由度的系統，如圖 1 所示，以此結構作為計算模型對人體各部的運動和整體運動進行運動學及動力學分析。 表 1 為各關節活動度信息。

　　2 運動分析

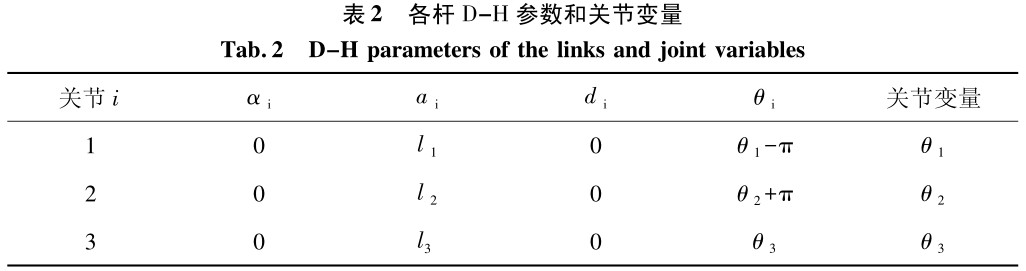

　　髖關節及膝關節的協調屈伸運動是實現人行走功能的前提，助力機器人的助力腿可以看作為一個串聯機構。 它是由一系列連桿通過轉動關節串聯而成的。 通過自主軌跡規劃，助力機構可以完成類似雙足機器人的動作，如行走、跨越障礙等動作。表 2 為各桿 D－H 參數和關節變量。

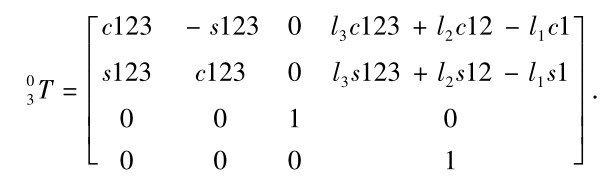

　　由表 2 中的參數，可求出末端的位姿矩陣：

(1)

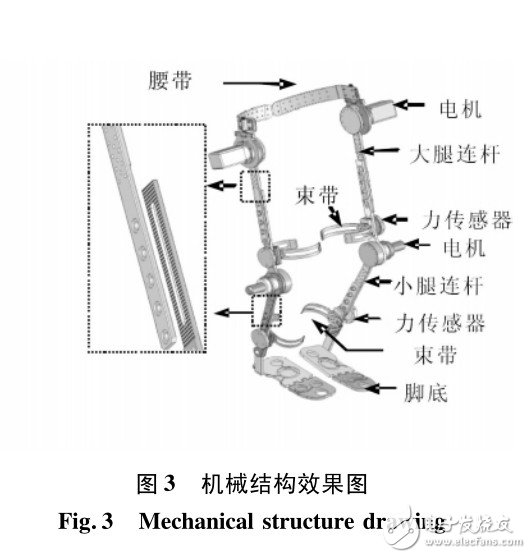

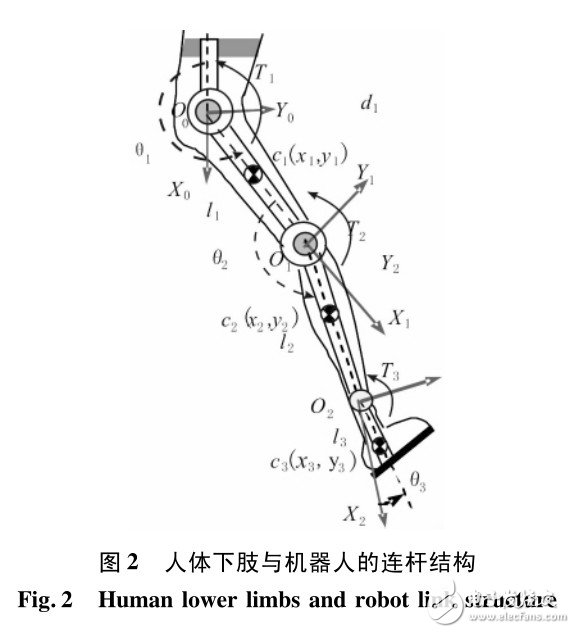

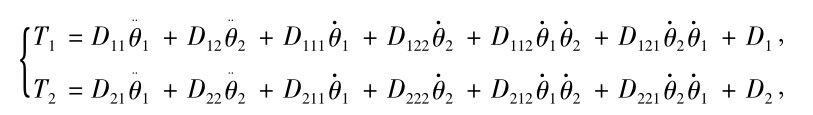

　　當步行助力機器人提供 100%助力時，這意味著助力機器人系統完全成為一個搭載器，對于下肢助力機器人來說，人的下肢就是其負載，人體下肢各段分散于裝置各段連桿之上，這點與普通操作臂型機器人不同（負載主要集中在末端）。 圖 2 為人體下肢與機器人混合圖，圖 3 為機器人的機械結構效果圖。由圖 2 中參數，利用二階拉格朗日方法得髖關節和膝關節處力矩 T1和 T2的動力學方程式：

(2)

　　其中： D 系數是與質量、速度、加速度等有關的函數。
