國際能源報告顯示，2006年電子電機的能耗為全球電能消耗總量的46%，相當于6040 Mt CO2排放量 。這導致人們要求電機驅動器 制造商新增高級控制功能和工具，以便優化系統能效。在工廠生 產系統中優化能效的新電機驅動器生態系統已得到了全球范圍內 的廣泛認可。對于歐洲來說，得益于節能政策，工業電能消耗量 呈現出每年1%的下降趨勢。

工廠中最常用到電機的地方是電泵、風扇、壓縮機和運輸機，且電機在這些應用中大多屬于標準產品。小型機器設備中使用的 小型電機(低于0.75 kW)占全球存量的90%，但電機能耗不到總量的 10%。然而，中等尺寸(0.75 kW至350 kW)的工業電機幾乎占全球電 機能耗的70%。在一個典型應用中，僅有50%的系統能耗轉換為 有用的機械能，這引起了全球能源法規制定者和廠商的重視。過去幾年來，美國、中國、歐洲和其他地區的監管機構引入了最低 能耗性能標準(MEPS)。優質電機的額定能效等級現在可從最低功 耗范圍時的80%到最高時的96%，因此廠商開始在電機以外尋求 節能手段。

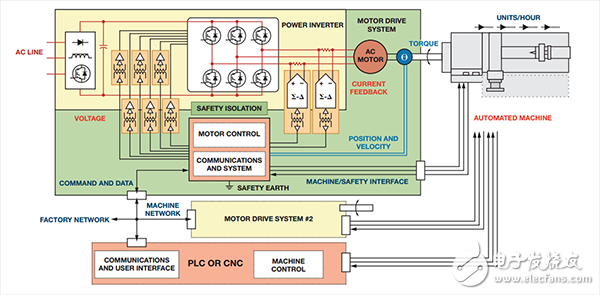

圖1描述了現代工廠中自動化機器或過程的主要元素。這種方式 提供了優化機器運行和過程的全新思路，將能效和生產率提升到 新的高度。

電機的效率和總體生產過程由多個控制層決定。

第一個控制層調 節功率逆變器的開關順序，控制電機電壓和電流以及最大扭矩生 產率。
第二層是位置和速度控制器，高效率運作機器。

在過程設備中，它可以驅動最優泵流速；而在自動化設備中，它可以是執 行裝配功能的速度或位置命令序列。如果是后一種情況，則速度 控制的響應時間相比扭矩生產率而言對機器控制器更為重要。通 信和系統層的重要性日益凸顯，因為多個電機現在通過高速數據 網絡同步，并連接工廠網絡。過程管理器可在需要的時候順序開 啟機器，而不是讓它們在空閑模式下等待。聯網安全功能實現 設備的高效啟動和停止，最大程度縮短停機時間。工廠管理人 員跟蹤電機驅動器的操作，并診斷數據，以便改善過程能效和 可靠性。

高效扭矩產生： 算法和以太網

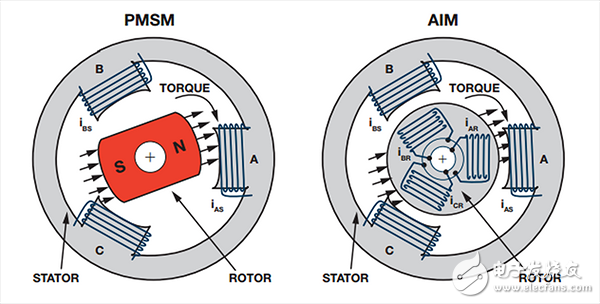

電機效率是任意給定速度和終端電壓下每安培所產生扭矩的函數。電子電機通過試圖將其內部磁場拉至對齊位置的力產生扭 矩。在圖2交流電機中，這些力通過定子和轉子磁場的相互作用 產生。當定子電流與轉子運動同步時，交流電機產生恒定的扭 矩，維持連續場的不對齊狀態。交流電機速度與電機電流頻率直 接相關，且需要使用可變頻率電壓源才能進行速度控制。當轉 子和定子的磁場對齊誤差達到最大時，效率最高。電機效率還取決于電機結構，尤其是轉子磁場結構。在異步感應電機中(AIM)， 電流流過轉子和定子繞組，部分最小定子電流消耗在使磁芯磁化 上。永磁同步電機(PMSM)效率更高，因為它們無需任何電流來使 轉子磁場磁化。借助于突出的磁芯結構，超高效率內部永磁(IPM) 電機能夠產生額外的扭矩。

以上所有電機都用于工業中，具體取決于功率和應用要求，但由于結構簡單、使用方便，異步感應電機是目前為止最常用的電機。永磁同步電機具有較高的扭矩重量比，其低慣性轉子結 構使其非常適合自動設備的高動態控制應用。然而，AIM可在直 接連接三相交流線的時候啟動，并且可以使用簡單頻率逆變器 控制速度。以前不像現在那么重視效率，一般是直接把風扇、 泵或壓縮機連接到交流線上，并通過阻尼器、閥門或簡單的開/ 關控制這個過程。以50%速度運行時，開環頻率控制可將離心 泵的功耗降低至不足全功率的20%；而使用開/關控制使流速下 降到50%時，功耗為全功率的50%。這種系統效率提升促使廠商 改造現有固定速度電機應用的變頻器。近來，高級算法可以通 過微調定子電壓來調節轉子磁場，進而優化效率。驅動器制造 商現已開始提供標準驅動箱，可配置為各種電機型號與類型。

最新的模擬和數字信號處理設備甚至在成本敏感型變頻器應用中 引入了高級控制功能。估算算法僅測量定子電流和電壓便可計算 出轉子磁場的角位置。這些無傳感器控制算法簡化了高效率IPM 電機的部署，并最大程度提升壓縮機和運輸機等應用的處理效 率。諸如繞組機器或大型泵等較高功耗應用依然傾向于采用感應 電機，但500 kW電機的典型效率可高達96%。這些驅動器內置的算法通常可以優化電機效率，并監控驅動器的工作情況。一般而 言，這些驅動器采用串行現場總線連接，允許本地PLC記錄運行 和診斷數據。一個不斷增長的趨勢是使用諸如Ethernet/IP或Modbus TCP等工業以太網協議將驅動器連接到工廠網絡中，以便通過協 調多個驅動器運行而改善效率。

高效運動控制： 精確隔離和通信

精確運動控制加上精確通信時序，可縮短機器生產周期，降低生產每個部件所消耗的能源。由于設備的資本投入，這一點在機器 生產率和質量通常比電機能效更重要的自動化系統中很重要。驅 動器制造商通過PMSM伺服電機和驅動器支持自動化應用；這些 電機和驅動器設計為可在速度和位置控制中實現快速響應和高精 度。

快速控制處理器配合精確電壓驅動器和電流反饋，可提供 平滑的動態扭矩控制。功率變頻器中的高電壓和電流對電路設計 人員來說是一種挑戰，因為隔離電路必須滿足嚴格的電氣安全標 準。高速磁隔離技術支持模擬和數字信號電壓的安全隔離，且不 會降低速度或精度性能。編碼器處內置的精密模數轉換器可提供 高達24位分辨率的位置反饋，從而在低至1 RPM的速度下實現高動 態速度控制。這種性能水平可支持的自動化應用有：精密機器部 件的多軸銑磨、精細幾何集成電路的裝配，或手機部件的注塑成 型。除了控制精度，電機運動時序還需緊密同步，因為時序誤差 直接導致多軸位置控制的軌跡誤差。諸如PROFINET和EtherCat等同 步工業以太網協議采用經過修改的以太網網絡接口，支持數據的 實時同步，且時鐘抖動低至1 μs。這些網絡接口支持全部兩種同步 運動控制，可實現生產系統管理的高生產率和工廠網絡連接性。

工程效率：快速定制

建模工具可讓驅動器公司為最終應用快速定制控制算法，無需在工廠中投入大量試生產和誤差調諧。

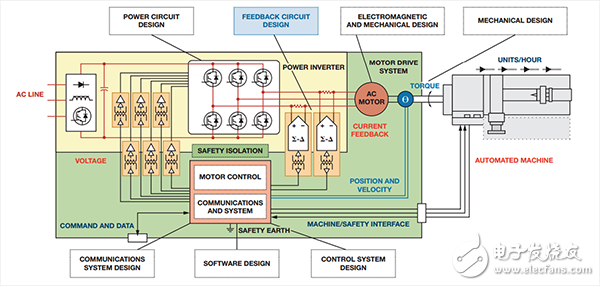

自動化機器是復雜的互連系統，需要跨學科工程團隊的支持。圖 3僅顯示支持開發自動化設備開發所需的部分關鍵設計功能。一 般而言，很多這類工程師供職于不同的公司，因此供應鏈上的不 同供應商必須為設計人員的整合工作提供支持。MathWorks等公司提供的建模工具支持完整的系統模型，包括狀態控制、運動算 法、電機和機器負載。特殊的電磁和機械設計工具可以生成交流 電機和機器的行為模型，增加系統模型的精度。雖然無法完全自 動化整個設計過程，但可以大幅減少原型制作次數。新電機或機 器的控制算法可在進行原型制作前于仿真平臺上完成開發和測 試。自動代碼生成工具允許在測試平臺上快速部署控制算法。每 一次設計迭代都提供新的數據，改進系統模型的精度。自動生成 的控制代碼加上經過驗證的系統應用代碼，可以用于生產驅動器 系統中。因此，驅動器公司可快速部署針對特定應用優化的新控 制功能，進而優化能效和自動化生產率。

結論

越來越多的工業和儀表應用要求使用精密轉換器來實現各種工藝 的精確控制與測量。此外，這些最終應用還要求更高的靈活性、 可靠性和功能集，同時降低成本和電路板面積。元件制造商正在 解決這些難題，并推出了一系列產品來滿足系統設計人員對當前 與未來設計的要求。如本文所述，有多種途徑可選擇合適的元件用于精密應用，每一種都各有優缺點。隨著系統精度的提高，人們需要更加注重合適元件的選擇，以滿足應用要求。
