A/D轉換實驗

一．實驗目的
1．掌握逐次逼近式模/數轉換的原理和ADC0809模/數轉換芯片的使用方法
2．掌握用少量的軟件代碼調試硬件的方法
3．掌握用查詢方式、中斷方式完成模/數轉換程序的編寫方法

二．實驗說明
ADC0809是8通道8位CMOS逐次逼近式A/D轉換芯片，片內有模擬量通道選擇開關及相應的通道鎖存、譯碼電路，A/D轉換后的數據由三態鎖存器輸出，由于片內沒有時鐘，需要外接時鐘信號。芯片的引腳排列和各引腳的功能參見教材相關章節。

三．實驗內容和步驟
1．??使用ADC0809與單片機接口模塊，用10線扁平插頭將P1口與8位發光二極管模塊相連，用導線將RXD、TXD與串行靜態顯示模塊的DIN、CLK相連，將+5V電源和地分別與模擬信號輸入端“＋”“－”相連，將實驗臺左右兩塊面板上的正負5V電源之間的地相連。
2．?安裝好仿真器，用串行數據通信線連接計算機與仿真器，把仿真頭插到模塊的單片機插座中，打開模塊電源，插上仿真器電源插頭。
3．?啟動計算機，打開仿真軟件，進入仿真環境。選擇仿真器型號、仿真頭型號、CPU類型；選擇通信端口，測試串行口功能。

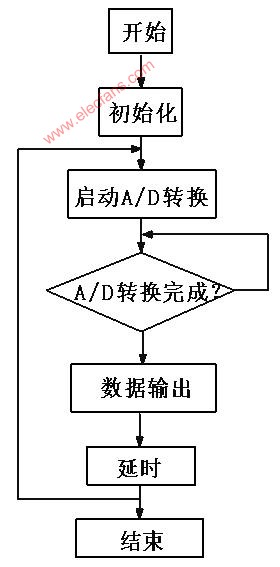

4．?對編寫的源程序進行編譯，下載到單片機中，全速運行程序，若程序無誤，5LED靜態顯示“AD XX”，“XX”為A/D轉換后的值，8位發光二極管顯示“XX”的二進制值，調節模擬信號輸入端的電位器旋鈕，顯示值隨著變化，AD轉換值的范圍是0～FFH。

五．思考題
1．??A/D轉換程序有三種編寫方式：中斷方式、查詢方式、延時方式，實驗中使用了查詢方式，請用另外兩種方式編寫程序。
2．?ADC0809轉時鐘源是如何得到的？該時鐘源與轉換速率之間是什么關系？
