火控計算機是整個火力控制系統的重要組成部分，如同人體的大腦，也是連接火力控制系統中搜索跟蹤系統和武器瞄準系統的中間環節。作戰過程中，火控計算機實時接收搜索跟蹤系統采集到的目標諸元，根據目標的運動軌跡和配置火炮的彈道射表，完成對射擊諸元的實時解算，同時控制武器瞄準系統對目標實施有效的射擊。因此火控計算機的對外接口關系比較復雜，本文主要講述了某型火控系統中火控計算機接口電路的硬件設計。

　　1 接口電路的設計

　　由于本火控計算機中接口數量比較繁多，而且種類也不同，為了便于描述，對本系統中的接口分為兩類：通訊接口，控制接口。

　　1．1 通訊接口

　　本火控計算機中通訊接口主要有：（1）接收本雷達或異地雷達現在點方位角和高低角的串口；（2）接收雷達距離，激光距離，雷達狀態等參數的并口。不同接口所匹配的接口電路也不同。

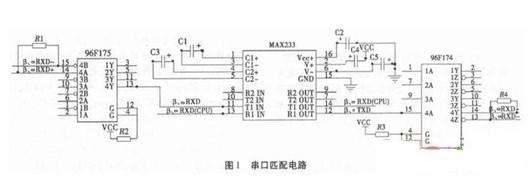

　　由于火控計算機中主CPU的串口為標準的RS232口，輸出TIA／EIA-232-F電平，而跟蹤系統中使用的是單片機，輸出電平是TTL電平，如圖1串口匹配電路，利用max232進行電平轉換，該器件包含2個驅動器、2個接收器和一個電壓發生器電路提供TIA／EIA-232-F電平。該器件符合TIA／EIA-232-F標準，每一個接收器將TIA／EIA-232-F電平轉換成TTL／CMOS電平。每一個發送器將TTL／CMOS電平轉換成TIA／EIA-232-F電平。同時為了保證數據傳輸?shù)臏?zhǔn)確性，可靠性，提高抗干擾性，將串口中的接收信號RX通過96F175和發送信號TX通過96F174轉換成差分形式，再進行傳輸。

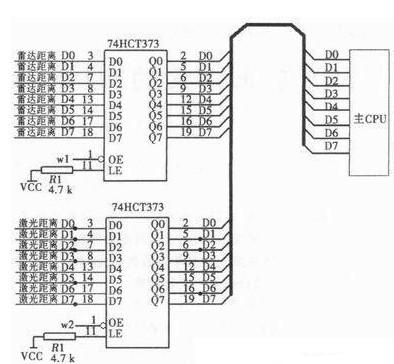

　　在任何作戰模式下，主CPU都要實時接受或發送不同的數據，也就是說同時會有多組數據掛在主CPU的16位數據總線上，這就需要把暫時不需要的數據進行鎖存。如圖2并口匹配電路，74HCT373為三態輸出的八D鎖存器，輸出端Q0～Q7可直接與總線相連。當三態允許控制端OE為低電平時，Q0～Q7為正常邏輯狀態，可用來驅動負載或總線。當OE為高電平時，Q0～Q7呈高阻態，既不驅動總線，也不為總線的負載，但鎖存器內部的邏輯操作不受影響。當鎖存允許端LE為高電平時，Q隨數據D而變。當LE為低電平時，Q被鎖存在已建立的數據電平。

　　圖2：并口匹配電路

　　本電路中鎖存允許端LE固定為高電平，三態允許控制端OE的控制由主CPU決策，具體控制過程見控制接口部分。

　　1．2 控制接口

　　控制接口主要有便于戰士操作使用的各種狀態量的顯示控制，具體顯示單元在操控面板或連指揮箱面板，以及對數據接口的分時復用的控制。

　　指戰員在操作過程中需要隨時了解系統的各種狀態，以便于做出正確的判斷，所以火控計算機要將各種狀態量，比如跟蹤、搜索、有諸元、無諸元、回波、剔點、故障等信息實時指示到操作手和連長面前。所以顯示指示的控制就顯得尤為重要，要做到快速、準確。

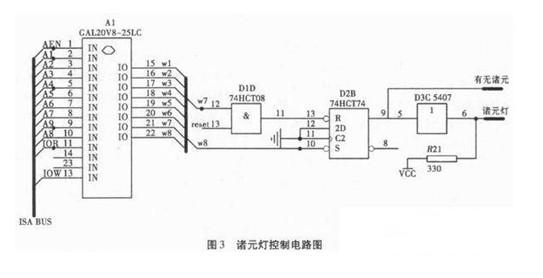

　　采用多片GAL20V8進行編譯，GAL譯碼讀不同的地址輸出W1～W8用于數據讀寫的控制以及指示燈的控制。以諸元燈的控制為例，見圖3諸元燈控制電路圖，圖2并口匹配電路，W1用于雷達距離讀取的控制，當主CPU需要讀取雷達距離時，W1會置高，鎖存器74HCT373中的數據就輸出到數據總線上，被主CPU讀?。煌瑯覹2用于激光距離讀取的控制，當主CPU需要讀取激光距離時，W2會置高。W7和reset通過與門74HCT08作用于觸發器74HCT74的清除端控制諸元燈的滅；W8作用于74HCT74的置位端控制諸元燈的亮。

　　2 結論

　　本文電路的設計已在某型火控計算機中得以應用，并正式裝備部隊使用，經過多年的驗證，該接口電路的設計可行，可靠，并有很好的可借鑒性。
