AD536A是美國AD公司推出的真有效值轉直

　　流值的單塊集成電路。它的性能十分優良，可以直接計算輸入的任何復雜波形（包括交、直流成分）的真有效值。它特有的峰值因數補償電路，使其在峰值因數達到7時測量誤差僅為1%。AD536A的頻帶很寬，它可以測量到頻率為300kHz、電壓值在100mV以上帶有3dB誤差的信號電平。利用外部提

　　供的參考電壓，用戶能方便設置0dB電平，使其可以對應于從0.1V到2V之間的任何有效值。AD536A在商業級應用中有兩個精度級（J，K）可供選擇，K級的最大讀數總誤差是±2mV±2%，J級的最大讀數總誤差是±5mV±5%。這兩種產品都有DIP214和TO2100封裝

　　AD536A在智能脫扣器中的應用

　　在低壓保護電器中，脫扣器的使用相當廣泛，傳統的脫扣器都是電磁式或模擬式的，它們的工作可靠性都比較低，隨著微處理器的發展，新一代的智能脫扣器異軍突起。它以其體積小，可靠性高越來越受到人們的青睞。但由于對真有效值采樣程序的編寫過于繁瑣，為此采用AD536A來實現真有效值的測量并同時轉化成直流信號，以便CPU處理。

　　AD536的引腳說明

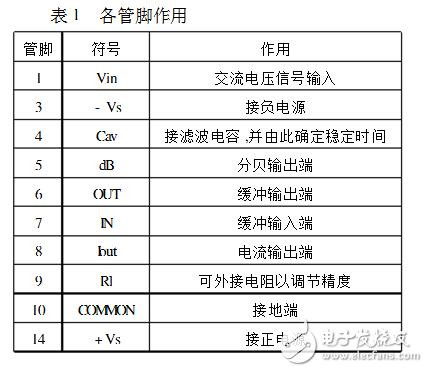

　　以下我們以DIP214封裝（如圖1）為例說明AD536A各管腳的作用（如表1）

　　平均時間常數的選擇

　　AD536A在工作時，如果輸入的是幅值緩慢變化

　　的直流信號，則它可以進行精確的轉換。當輸入直流信號的幅值變化較快時，由于直流誤差（平均誤差）和紋波誤差的存在，AD536A的實際輸出值將與理想的輸出值略有差異。直流誤差的大小取決于輸入信號的頻率和Cav的值。Cav的最小值可以根據輸入信號的頻率來確定。

　　紋波是輸出信號中的交流成分，可有兩種方法來減小它：

　　（1）加大Cav的值。由于紋波的大小和Cav的值成反比，所以當Cav的值增加10倍時紋波的大小將減小10倍。當用高峰值因數測量波形時，平均時間常數至少應為信號周期的10倍。通過加大Cav的值雖然消除了紋波，但卻使穩定時間相應變長，這在信號減小時尤為明顯

　　（2）減小輸出中紋波成分更好的方法是使用后向濾波器，如圖3所示。如果使用單級濾波器（去掉C3，短路Rx）且使C2值大約為Cav的兩倍，則會使紋波減小，但相應的穩定時間將會增加。例如當

　　Cav=1μF，C2=2.2μF，輸入60Hz信號時，其紋波可從10%減小到大約0.3%，但相應的穩定時間將增長為原來的3倍。因此，減小Cav和C2的值可以在保證紋波減小的前提下縮短穩定時間。當使用兩極濾波時，在不增加穩定時間的情況下，可更有效地減小紋波。對于恒定的紋波，可以通過減小Cav、C2和C3的值來進一步縮短穩定時間。由于直流誤差與濾波器無關，而僅與Cav有關，所以在選擇Cav時，只要考慮其直流誤差即可
