評估板簡介

創龍科技TLT536-EVM是一款基于全志科技T536MX-CEN2/T536MX-CXX四核ARM Cortex-A55+ 玄鐵E907 RISC-V異構多核處理器設計的國產工業評估板，ARM Cortex-A55核心主頻高達1.6GHz。評估板由核心板和評估底板組成，核心板CPU、ROM、RAM、電源、晶振等所有元器件均采用國產工業級方案，國產化率100%。同時，評估底板大部分元器件亦采用國產工業級方案，國產化率約為99%（按元器件數量占比，數據僅供參考）。核心板經過專業的PCB Layout和高低溫測試驗證，支持選配屏蔽罩，質量穩定可靠，可滿足各種工業應用環境要求。

評估板接口資源豐富，引出13路UART（6路RS485+ 2路RS232 + 4路TTL UART + 1路Debug UART）、4路CAN-FD、4路Ethernet、3路USB2.0、Local Bus等通信接口，同時引出HDMIOUT、LVDS LCD、MIPILCD、HP OUT/MIC IN等音視頻多媒體接口，內置2TOPS NPU、8M@30fps ISP，并支持4K@25fps H.264視頻編碼。評估板板載WiFi/Bluetooth二合一模塊，支持選配4G/5G模塊、NVMe固態硬盤、PLP斷電保護模塊等，并可選配外殼直接應用于工業現場，方便用戶快速進行產品方案評估與技術預研。

圖 1評估板正面圖

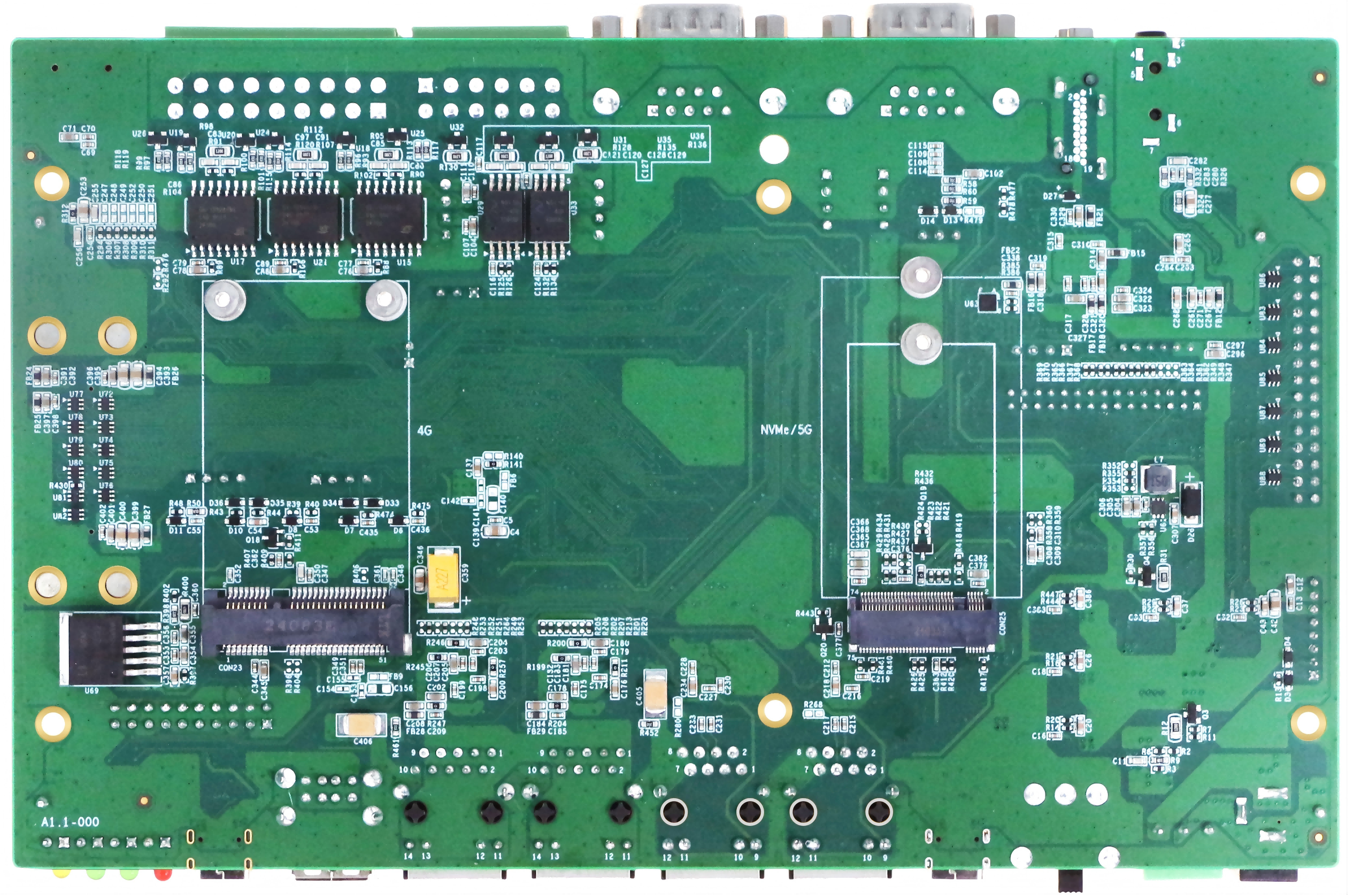

圖 2評估板背面圖

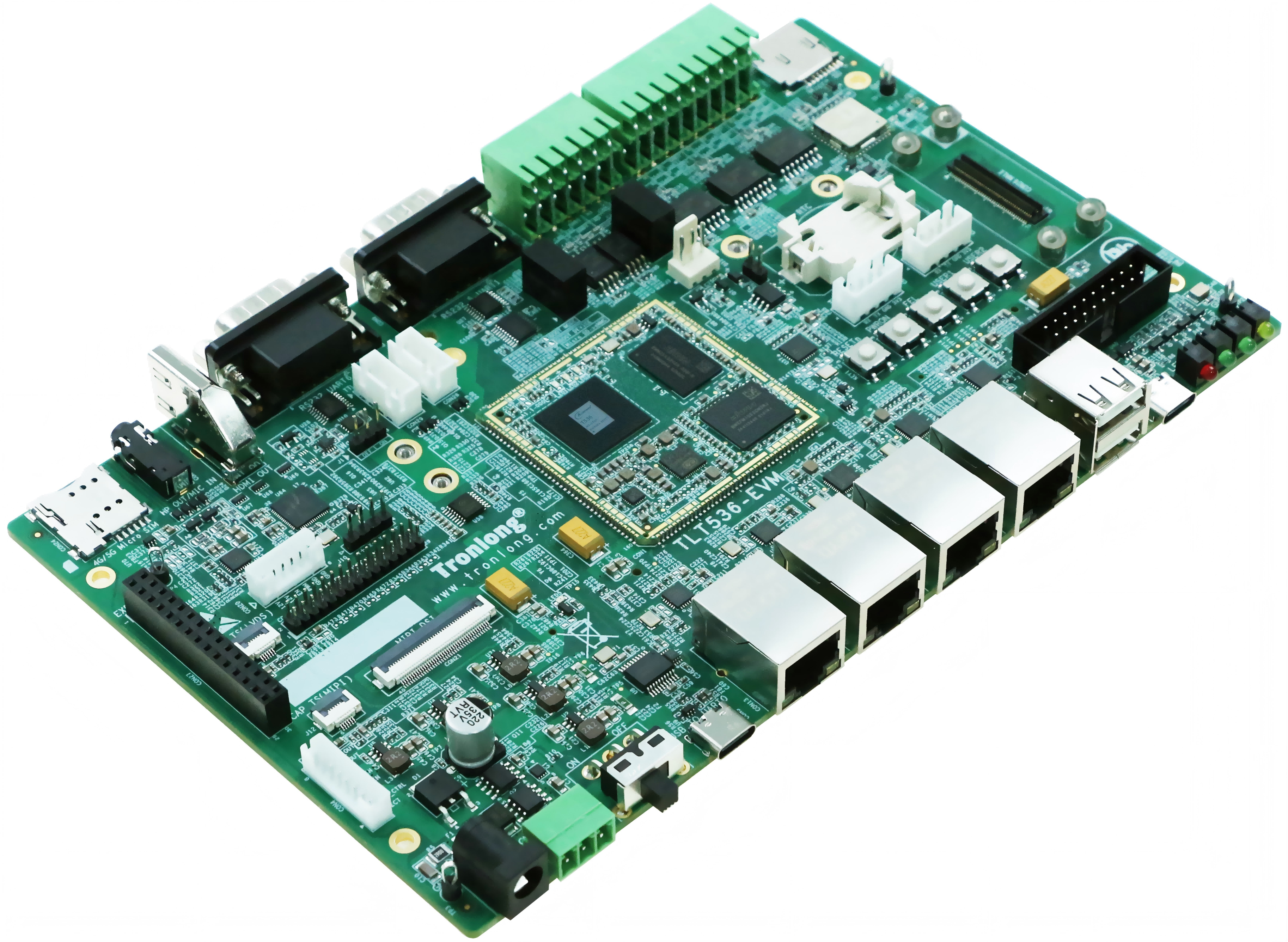

圖 3評估板斜視圖

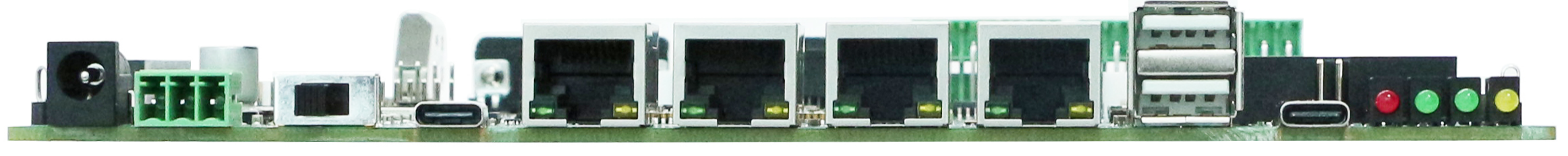

圖 4評估板側視圖1

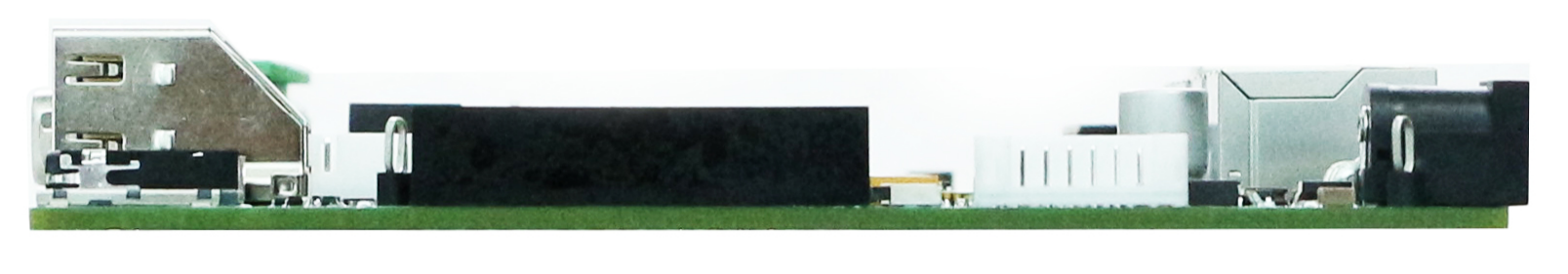

圖 5評估板側視圖2

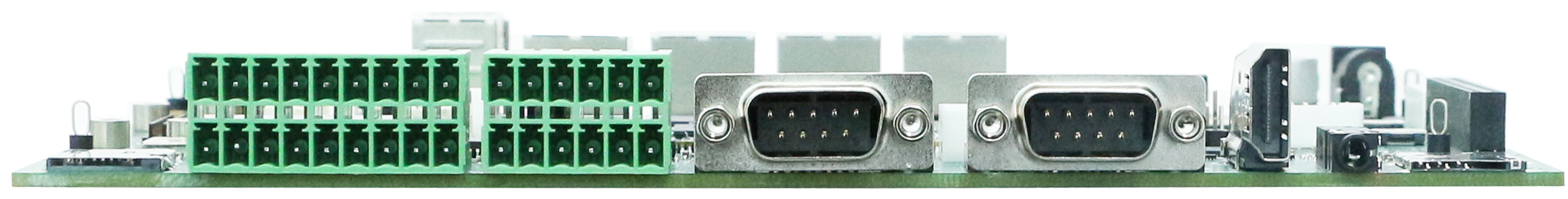

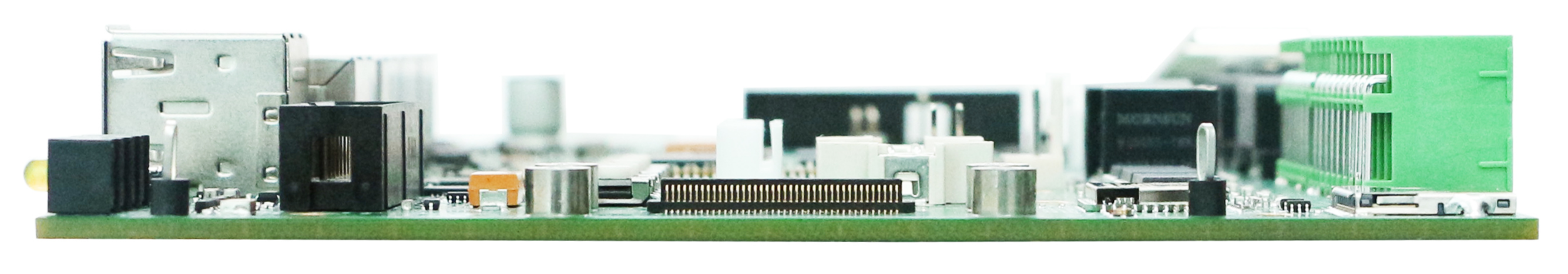

圖 6評估板側視圖3

圖 7評估板側視圖4

典型應用領域

多串口服務器

邊緣計算網關

數據采集器

工商業儲能EMS

激光打標機

工業PLC

軟硬件參數

硬件框圖

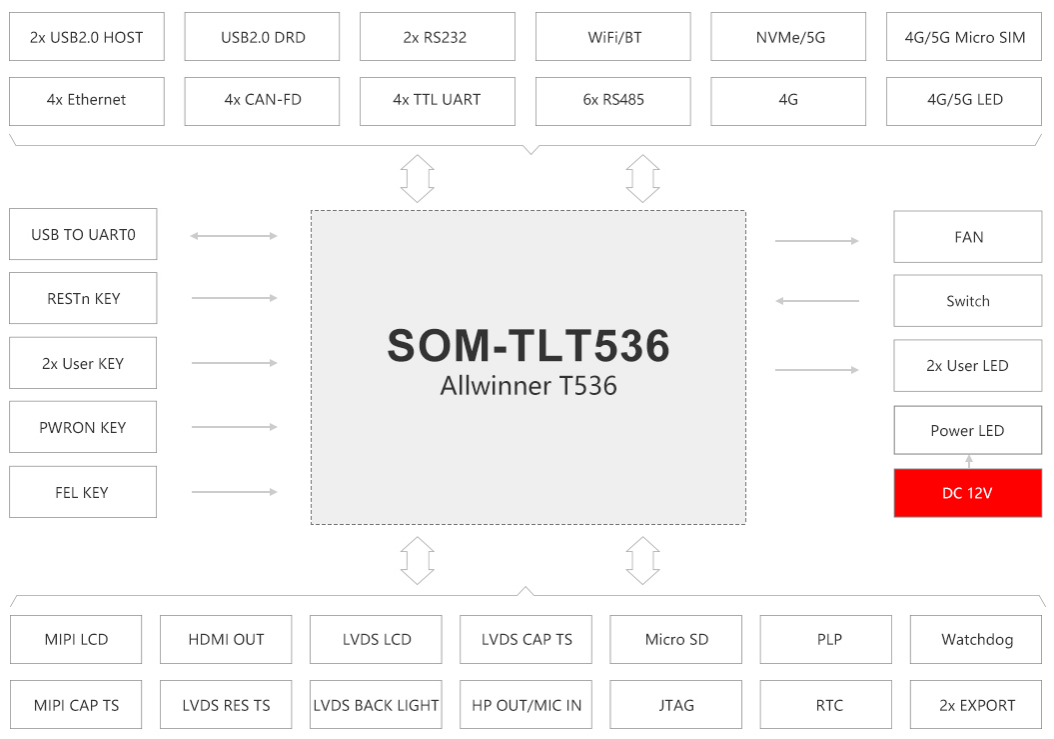

圖 8評估板硬件框圖

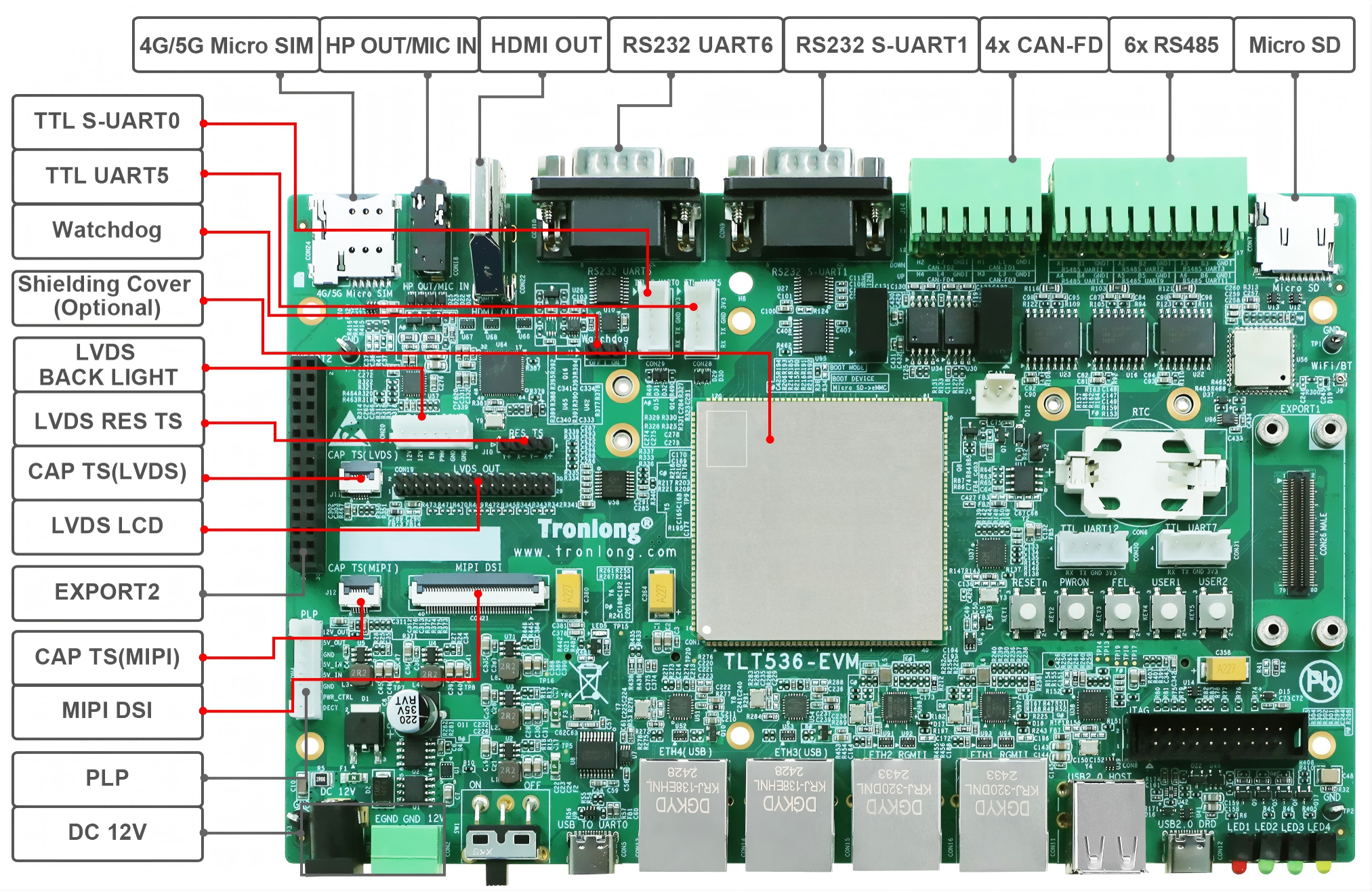

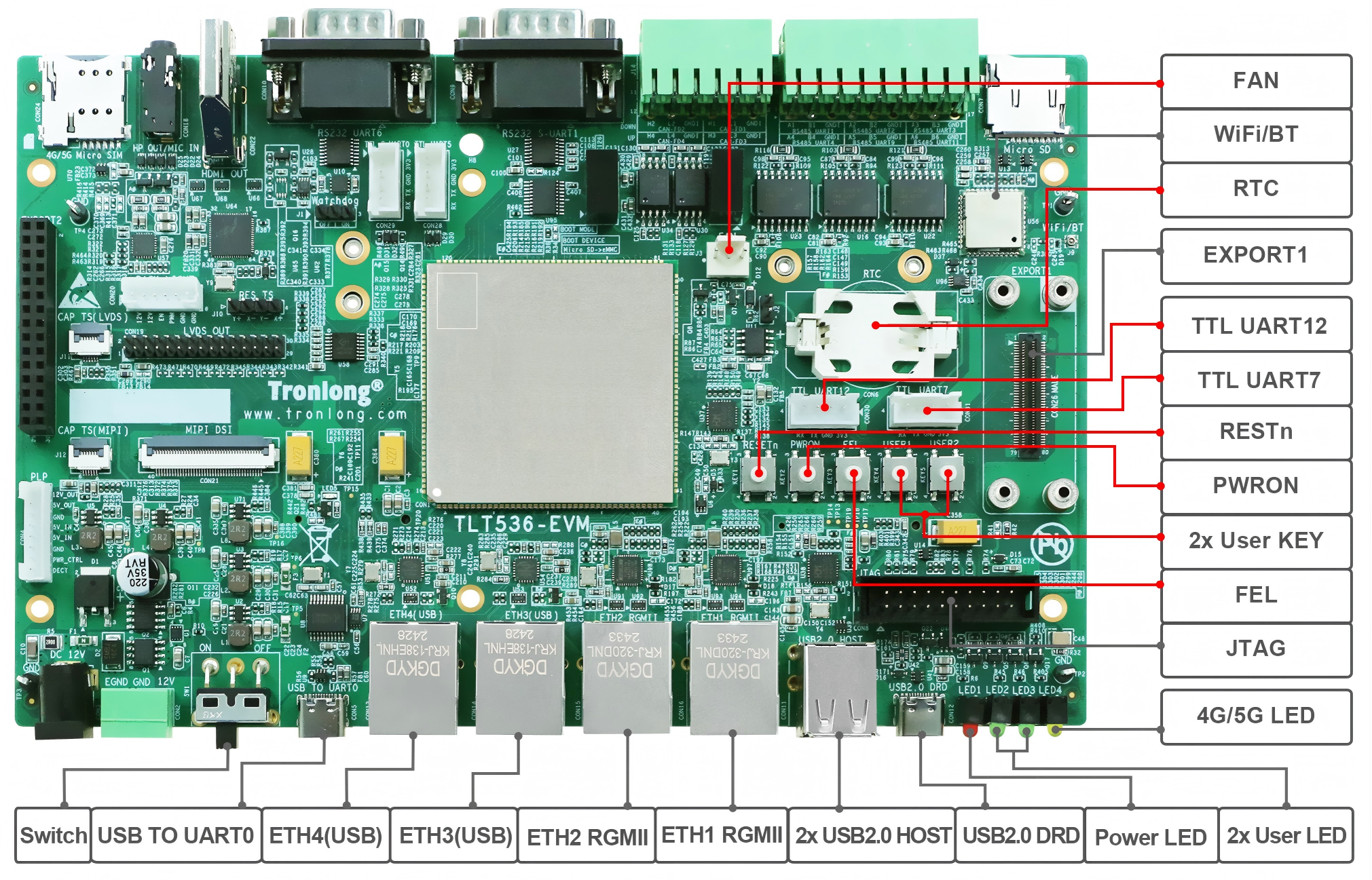

圖 9評估板硬件資源圖解1

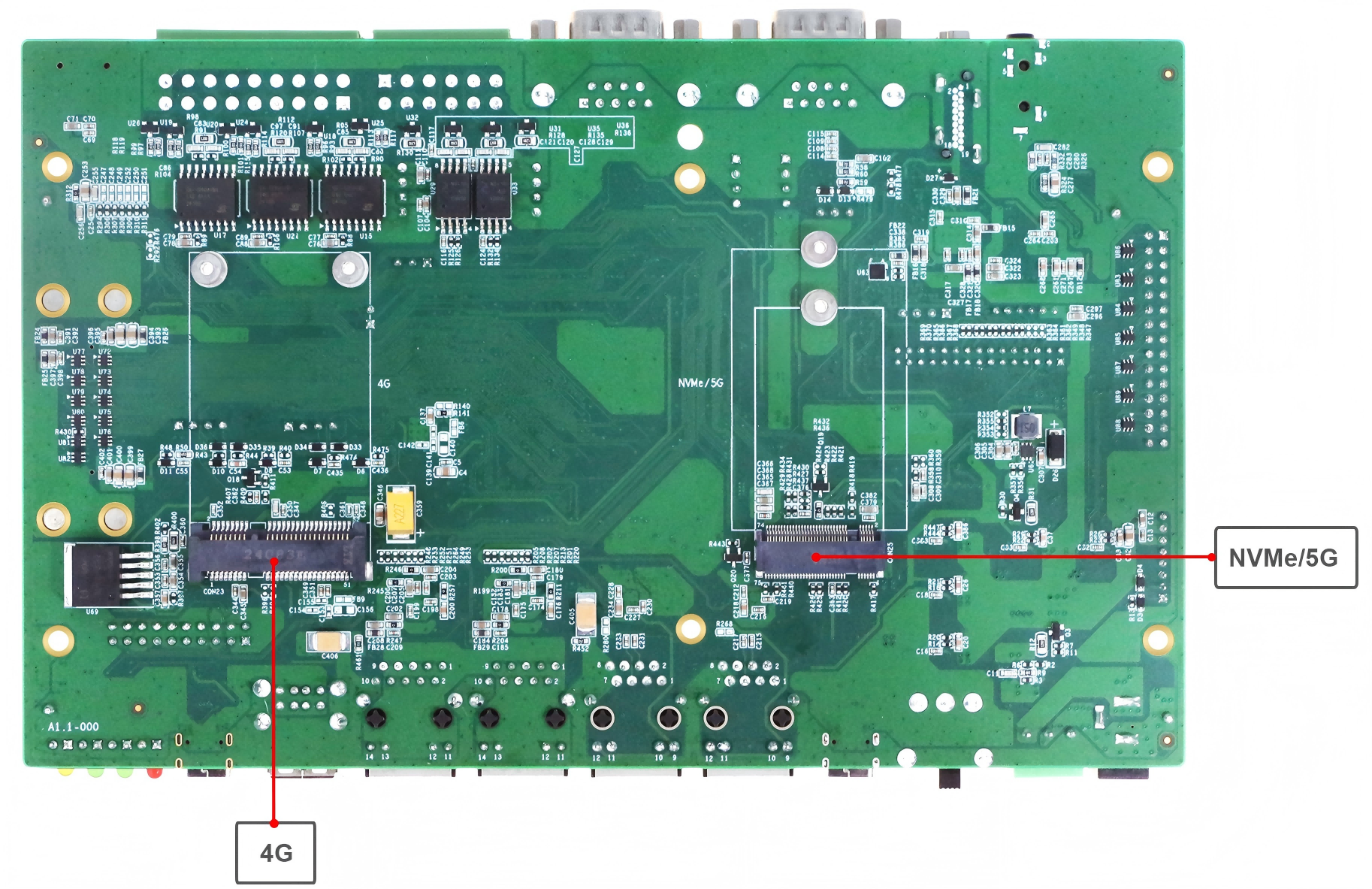

圖 10評估板硬件資源圖解2

圖 11評估板硬件資源圖解3

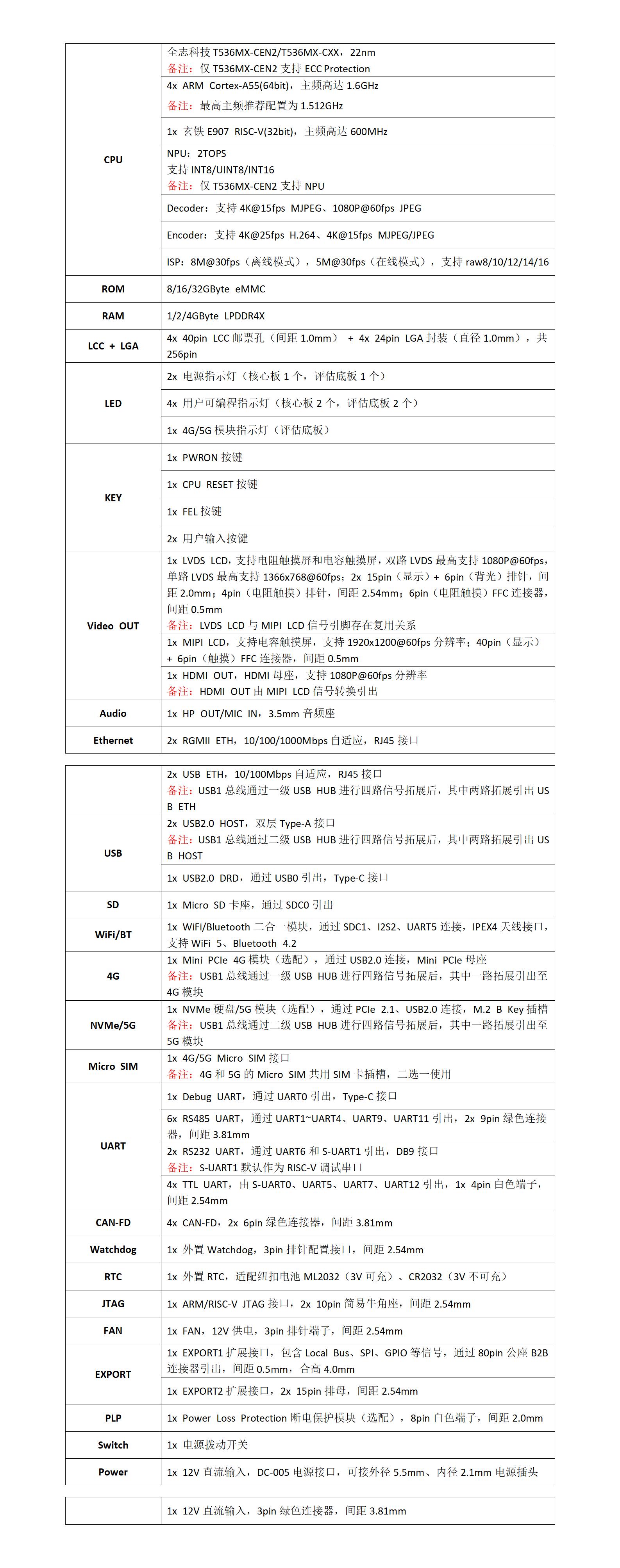

硬件參數

表1

軟件參數

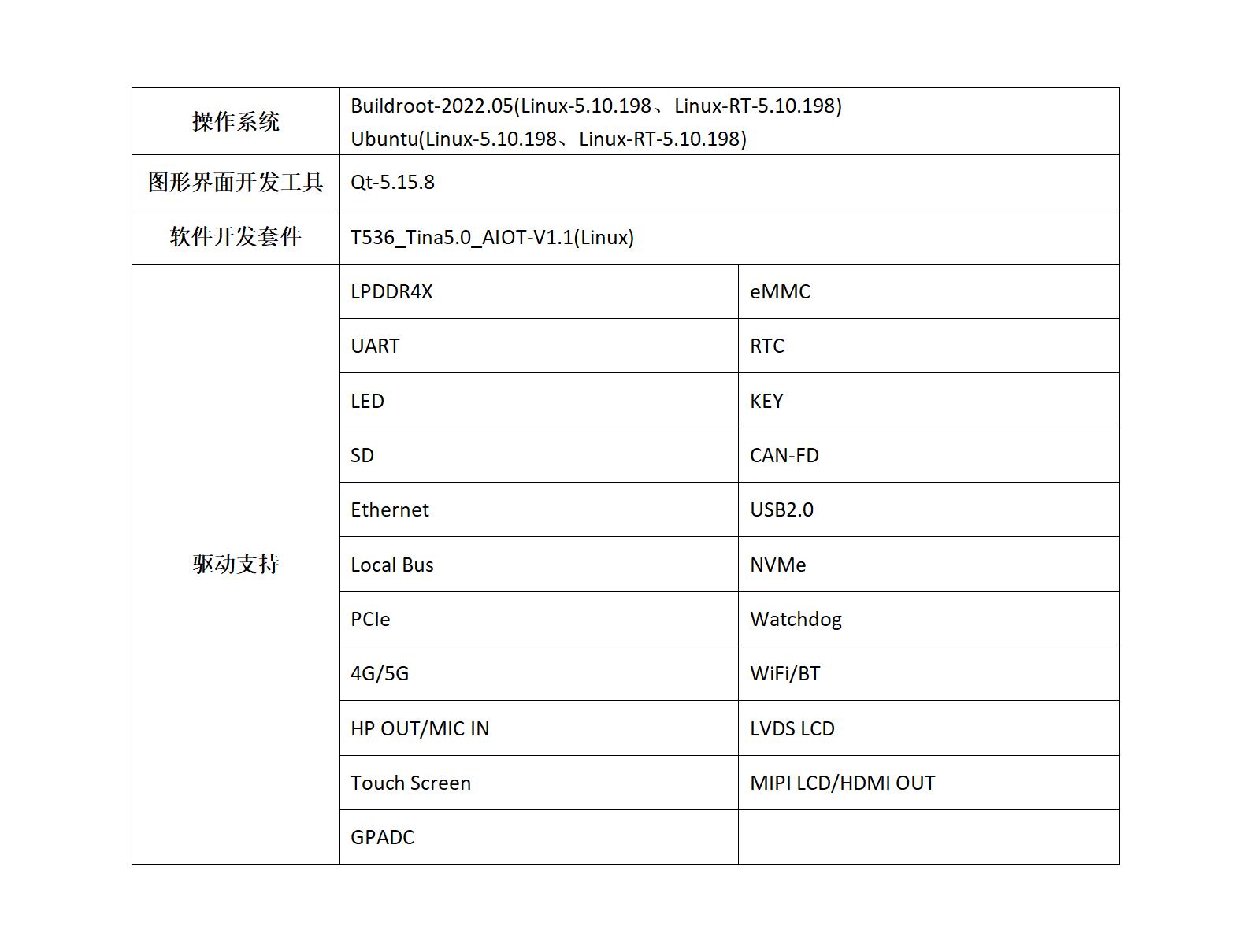

表2

開發資料

提供核心板引腳定義、核心板3D圖形文件、可編輯底板原理圖、可編輯底板PCB、芯片Datasheet，協助國產元器件方案選型，縮短硬件設計周期；

提供系統固化鏡像、文件系統鏡像、內核驅動源碼，以及豐富的Demo程序；

提供完整的平臺開發包、入門教程，節省軟件整理時間，讓應用開發更簡單；

提供詳細的ARM + FPGA異構多核架構通信教程，解決ARM + FPGA異構多核開發瓶頸。

開發案例主要包括：

Linux、Linux-RT、Qt應用開發案例

Ubuntu操作系統演示案例

NPU開發案例

OpenCV、視頻硬件編解碼開發案例

Linux+ Baremetal（裸機）/FreeRTOS非對稱AMP開發案例

ARM與RISC-V核間通信開發案例

Docker容器技術、MQTT通信協議演示案例

4G/5G/WiFi/Bluetooth/B碼授時開發案例

IgH EtherCAT、USB網口拓展開發案例

基于Local Bus、PCIe、SPI的ARM + FPGA通信開發案例

備注：部分案例現階段可能暫未發布。

電氣特性

工作環境

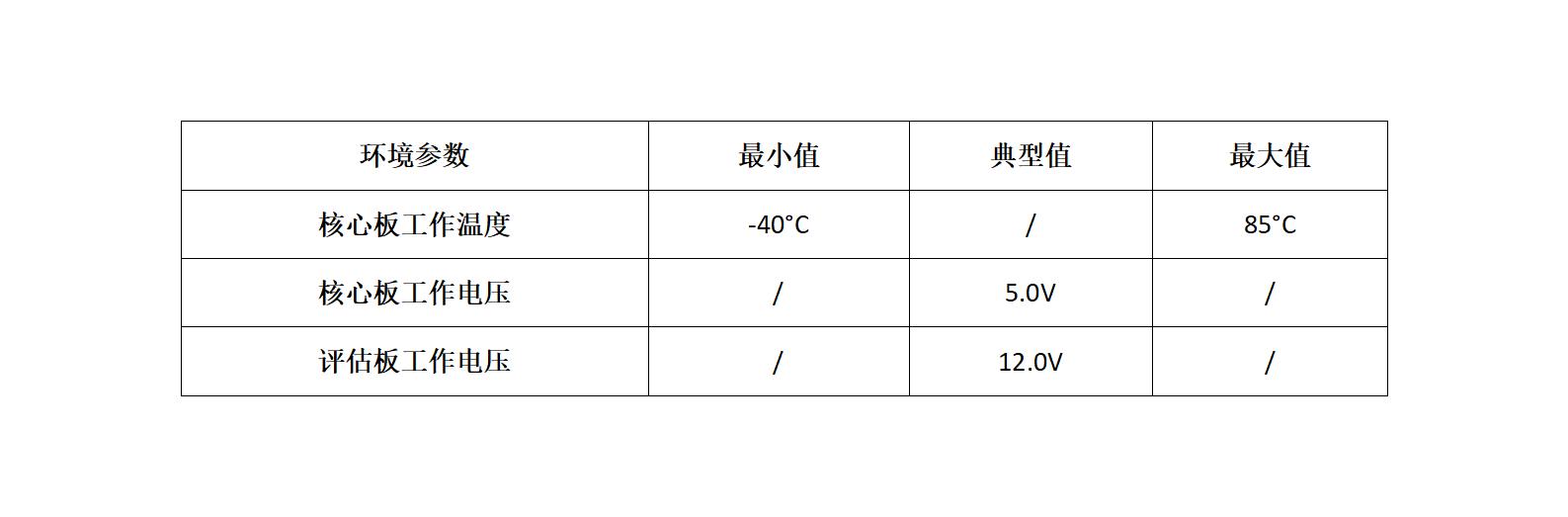

表3

功耗測試

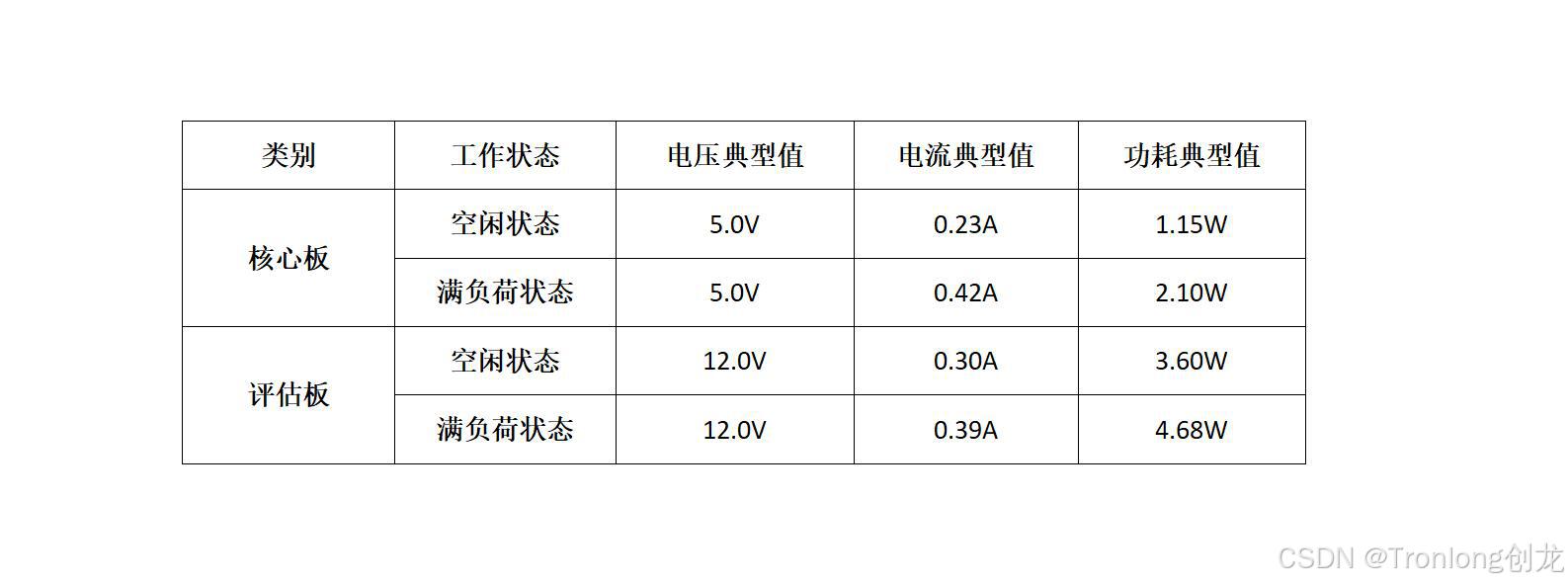

表 4

備注：功耗基于TLT536-EVM評估板（CPU為T536MX-CXX，ARM Cortex-A55主頻為1.512GHz）運行Buildroot系統，自然散熱狀態下測得。測試數據與具體應用場景有關，僅供參考。

空閑狀態：系統啟動，評估板不接入其他外接模塊，不執行程序。

滿負荷狀態：系統啟動，評估板不接入其他外接模塊，運行測試命令"stress-ng --cpu 4 --vm 4 --vm-bytes 64M --timeout 86400s &"，4個ARM Cortex-A55核心的資源使用率約為100%。

機械尺寸

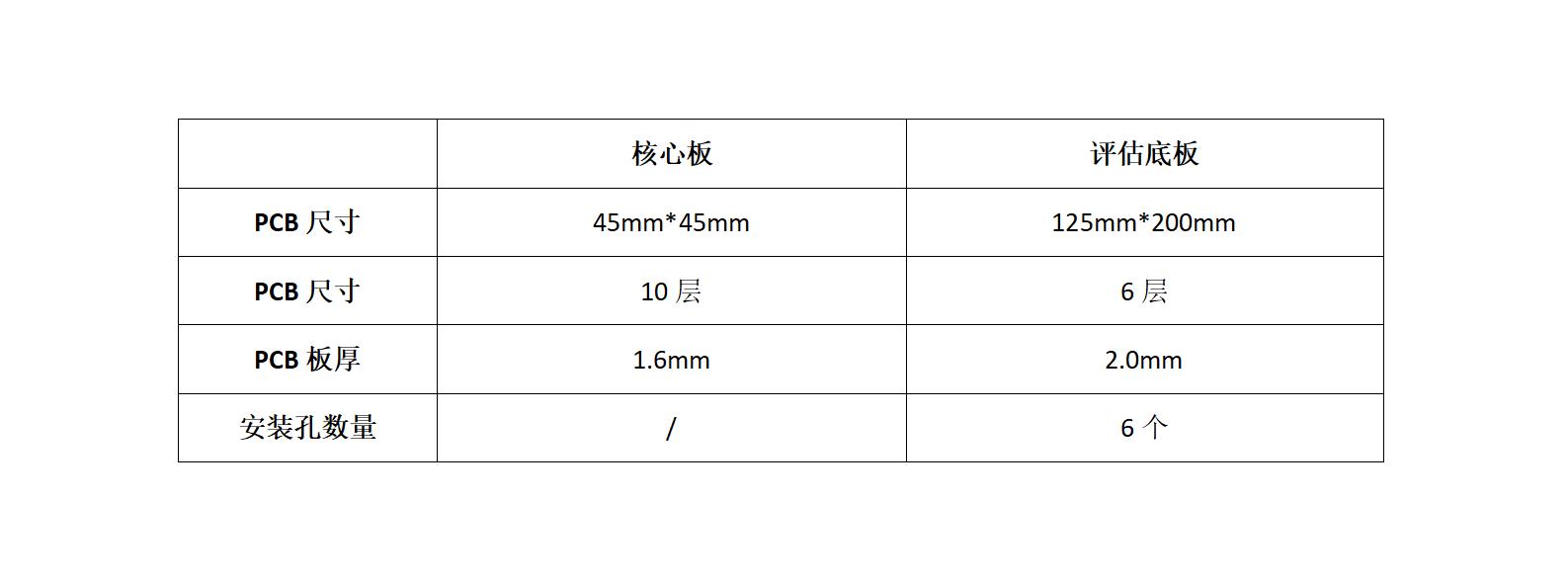

表 5

圖 12核心板機械尺寸圖

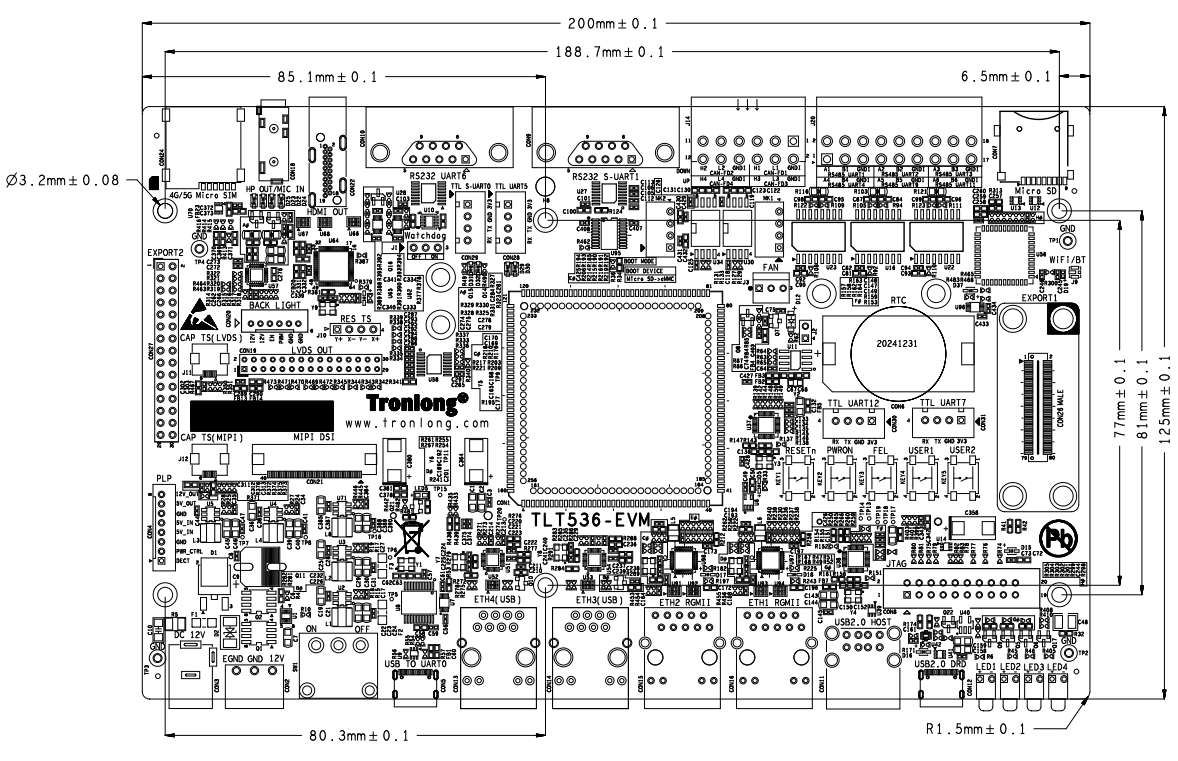

圖 13評估底板機械尺寸圖

產品型號

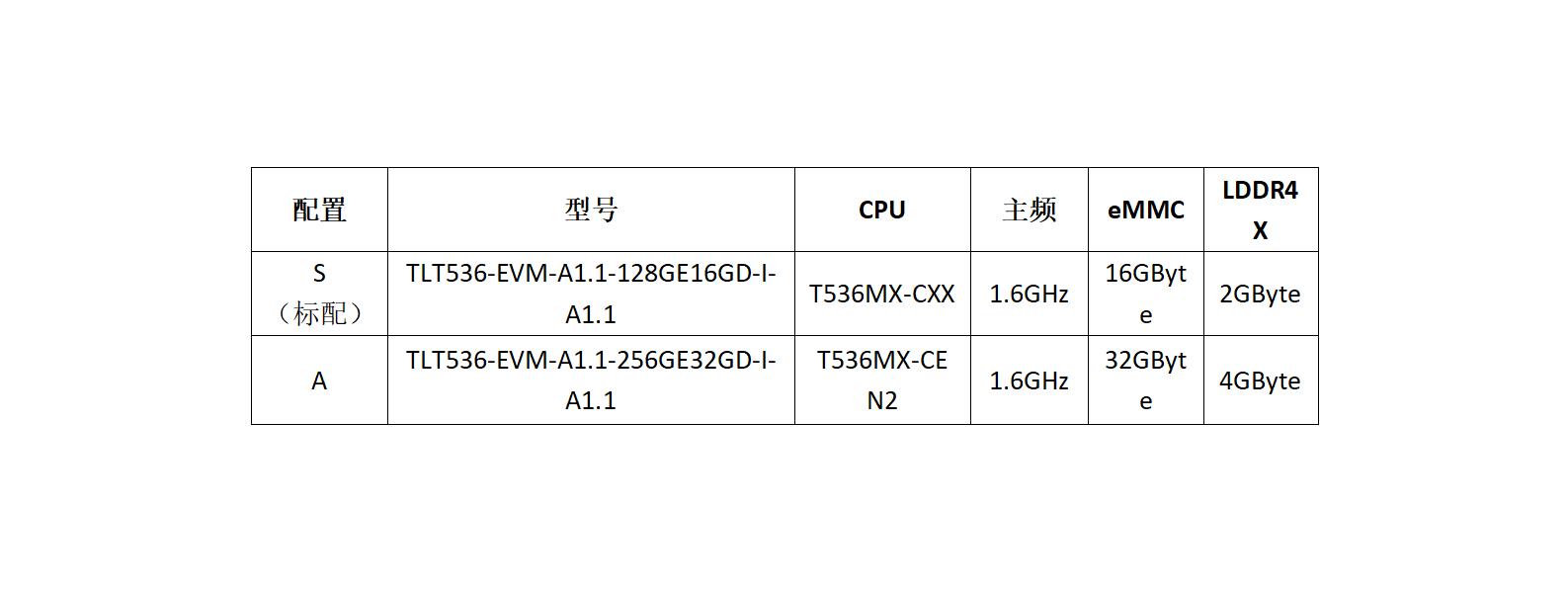

表 6

備注：標配為TLT536-EVM-A1.1-128GE16GD-I-A1.1。

型號參數解釋

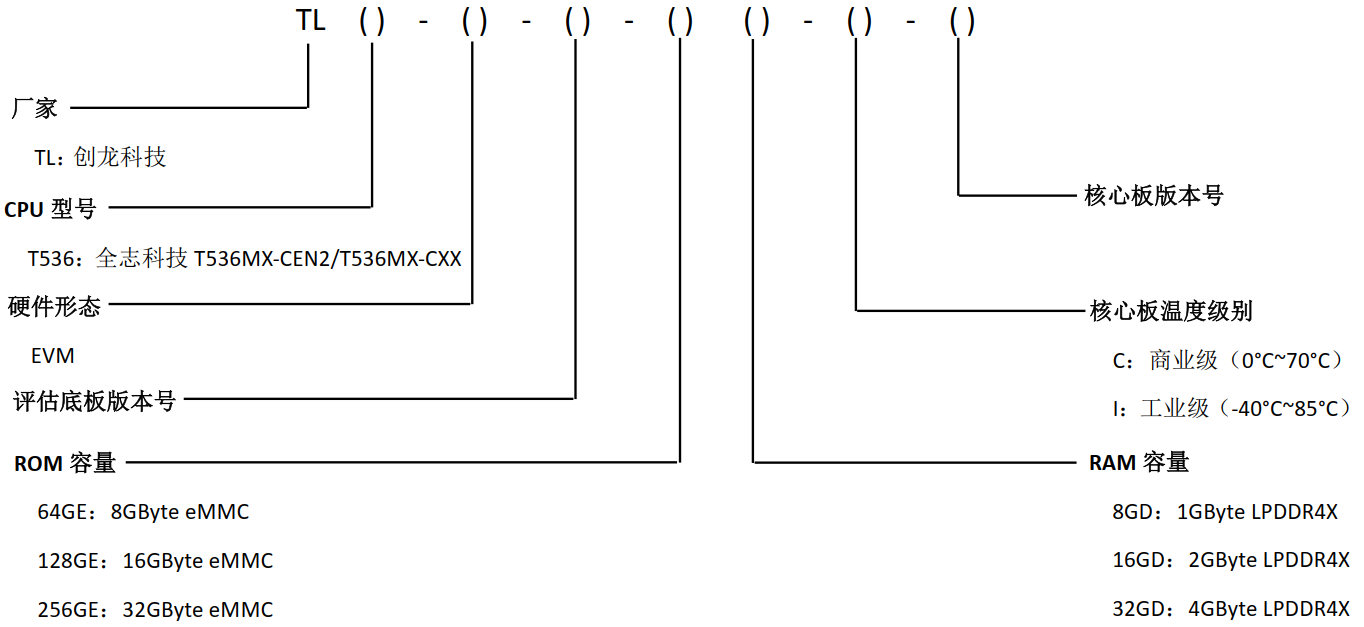

圖 14

評估板套件清單

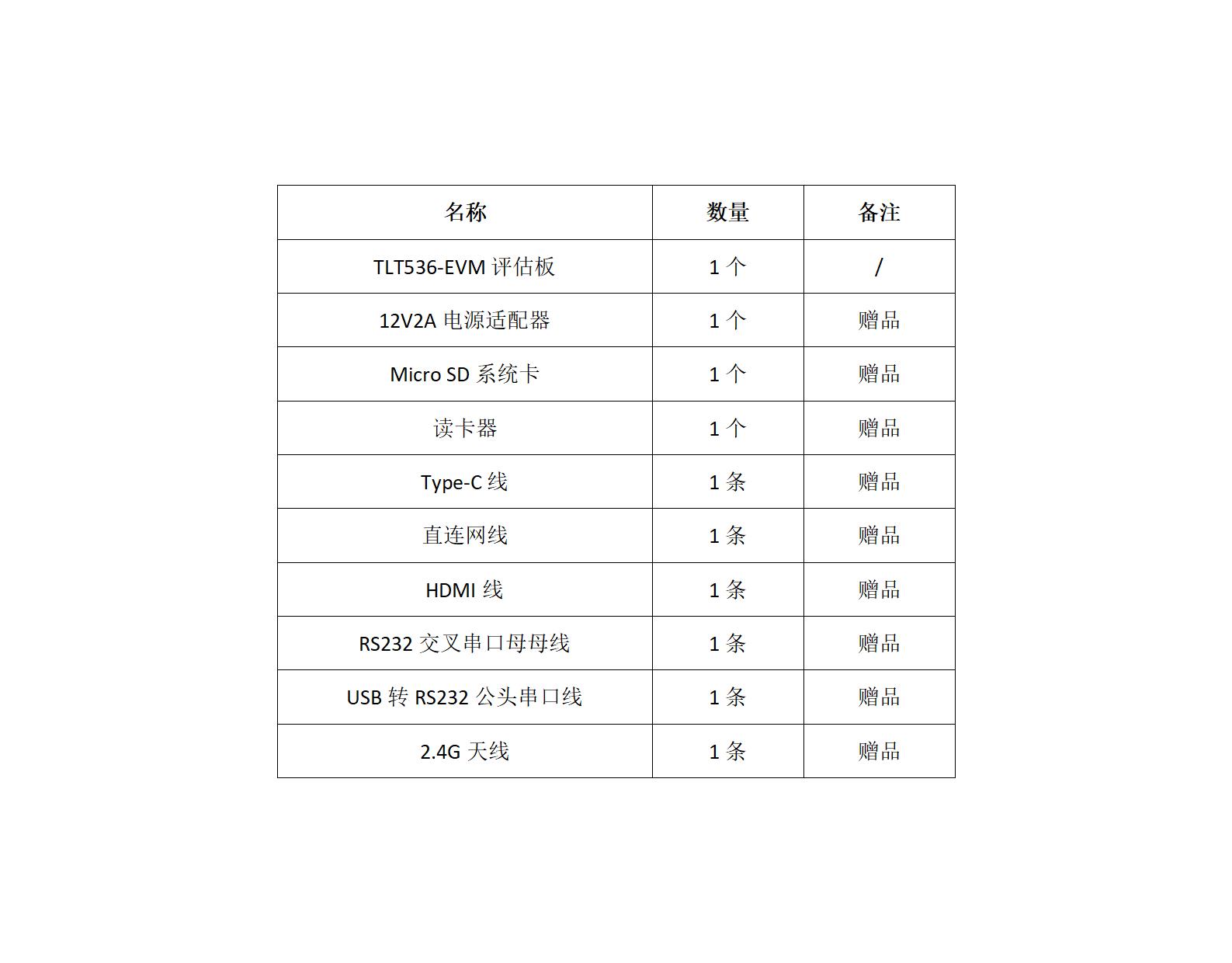

表 7

技術服務

協助底板設計和測試，減少硬件設計失誤；

協助解決按照用戶手冊操作出現的異常問題；

協助產品故障判定；

協助正確編譯與運行所提供的源代碼；

協助進行產品二次開發；

提供長期的售后服務。

增值服務

主板定制設計

核心板定制設計

嵌入式軟件開發

項目合作開發

技術培訓

審核編輯 黃宇

?
