觸發器是數字電路的基本邏輯單元之一，也是構成各種時序電路的最基本邏輯單元。

文中給出了基于JK觸發器來設計十二歸一計數器的設計和實現方法，并通過EWB軟件進行了仿真。

O 引言
??? 在現實生活中，任意進制的歸一應用都十分廣泛。觸發器是數字電路中的基本邏輯器件，本文給出了用JK觸發器設計實現十二歸一計數器的設計方法，該方法也可以擴展到設計實現任意進制的計數器。

1 計數器的基本原理

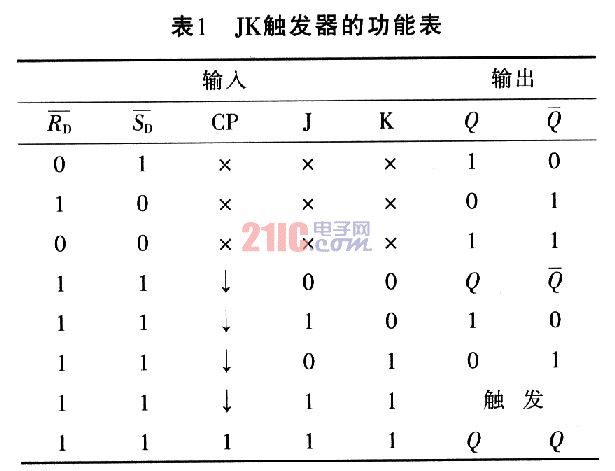

??? 根據12歸l計數器的設計要求，可利用4個JK觸發器來實現12歸1計數器，其JK觸發器的功能表如表1所列，計數狀態表如表2所列。

??? 12歸1計數器通常有兩種功能，即計數和置1，通過分析JK觸發器的功能表和計數器狀態表，可以看到，要實現計數，也有兩種方法，即同步計數和異步計數；而要實現置1，同樣也有兩種方法，即利用JK觸發器的端異步置1和直接利用J、K端同步置1。

2 異步計數／異步置1法的設計
??? 異步時序電路是指無統一CP，輸入時鐘脈沖只作用于最低位觸發器，各觸發器間串行連接，即狀態更新逐級進行的一種計數器電路。圖1所示就是一種異步計數器的電路圖。

3 同步計數／異步置1法的設計

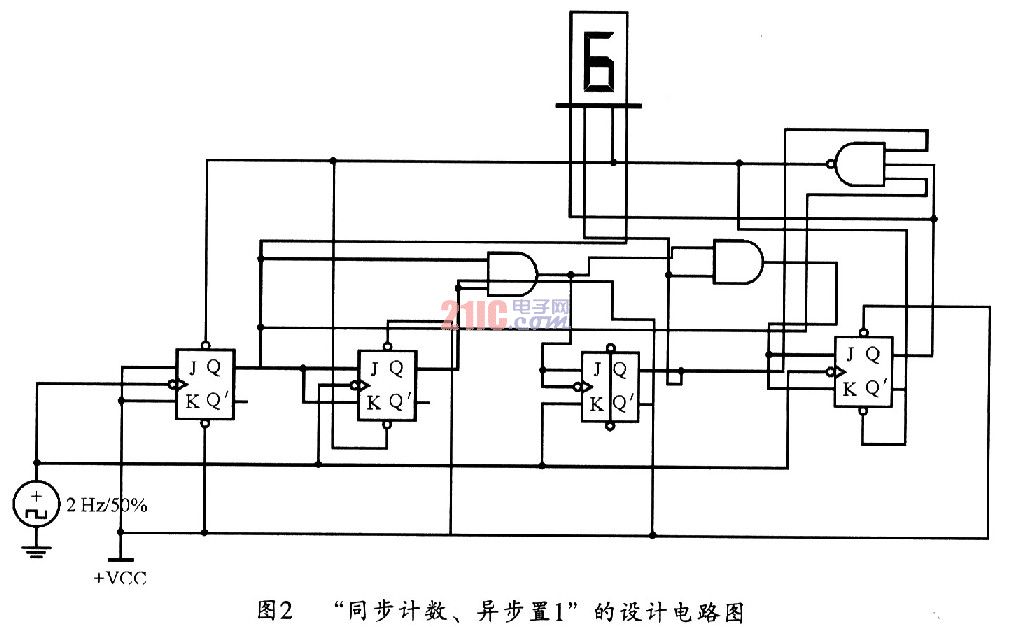

??? 所謂同步時序計數器，是指有統一的CP、狀態更新與CP同步、而且共用的信號源。分析12歸1的狀態表，可以看出：當?shù)臀蝗孔優?時，高位進位。而將JK觸發器的、端置1，即為異步置l，其所設計的同步計數器電路如圖2所示。

4 同步計數／同步置1法的設計
??? 這種方法的計數器的狀態由JK觸發器的J、K端直接決定。可根據計數狀態表得出J3驅動方程的卡偌圖，具體如圖3所示。

??? 根據圖3所示的卡偌圖，可得出如下方程：

????
??? 根據上述計數方程，再利用邏輯門電路，就可以設計出如圖4所示的電路，從而實現十二歸一計數器。

5 結束語
??? 同步時序電路和異步時序電路設計的不同之處在于其進位時，同步時序電路由于有統一的時鐘脈沖，故其進位時刻為低位全部變?yōu)?的時候；而異步時序電路進位時，則依靠低一位由l變到0時向高位提供觸發脈沖而使高位改變狀態，所以，它的高位時鐘端接在低一位的輸出端。
??? 同步置1和異步置1的不同之處在于：同步置l要等到脈沖到來時才能翻轉，所以，它在計數到12時就可以翻轉；而異步置1時，只要滿足條件就可以置1，所以，它們的置1時刻是計數到13的時候翻轉。
??? JK觸發器是數字電路的基本邏輯記憶單元，利用該觸發器可以實現12歸1的方法，同時也可以更加深入的理解其功能及同步與異步的區別。
