LM89 具有 SMBus 接口的 ±0.75°C 遠程和本地溫度傳感器

數據： LM89 ±0.75°C Accurate, Remote Diode And Local Digital Temperature Sensor With Two-Wire Interface 數據表

描述

LM89是一款11位數字溫度傳感器，帶有2線系統管理總線（SMBus）串行接口。 LM89可精確測量其自身的溫度以及外部器件的溫度，例如處理器熱二極管或二極管連接的晶體管，如2N3904。只要目標芯片上有專用二極管（半導體結），就可以使用LM89精確確定任何ASIC，GPU，F(xiàn)PGA或MCU的溫度。 LM89具有偏移寄存器，可以在不需要軟件管理的情況下校準不同的非理想因子。

當任何溫度超出由HIGH和LOW限制寄存器設置的預編程窗口或超過T_CRIT限制時，會激活 ALERT 。當任何溫度超過T_CRIT編程限制時，會激活 T_CRIT_A 。

LM89引腳和寄存器兼容LM86，LM90，LM99，安森美半導體ADM1032和Maxim MAX6657 /8。

LM89C和LM89-1C具有相同的功能但不同的SMBus從地址，允許多個LM89在總線上。 LM89-1D的默認本地T_CRIT溫度限制為105°C;所有其他版本都是85°C。

特性

準確感知遠程IC或二極管連接處的芯片溫度
偏移寄存器允許精確感知各種顏色<熱敏二極管
板載局部溫度傳感
10位加號遠程二極管溫度數據格式，
0.125°C分辨率
T_CRIT_A 輸出對系統關閉有用
ALERT 輸出支持SMBus 2.0協議
SMBus 2.0兼容接口，支持TIMEOUT
8引腳VSSOP和SOIC封裝
主要規格：
- 電源電壓：3.0 V至3.6 V
- 局部溫度精度（包括量化誤差）
  - T _A = 25°C至125°C±3.0°C（最大值）
- 遠程二極管溫度精度（包括量化誤差）
  - T _A = 30°C，T _D = 80°C±0.75°C（最大）

參數 與其它產品相比?數字溫度傳感器

?
Interface
Local Sensor Accuracy (Max) (+/- C)
Temp Resolution (Max) (bits)
Operating Temperature Range (C)
Supply Voltage (Min) (V)
Supply Voltage (Max) (V)

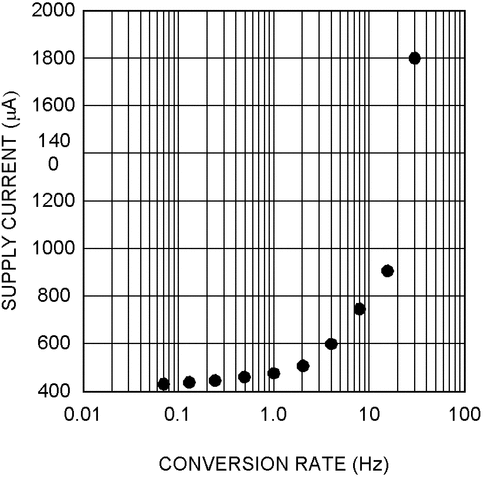

Supply Current (Typ) (uA)
Supply Current (Max) (uA)
Features
Rating
Package Group
Package Size: mm2:W x L (PKG)
Iq (Typ) (uA)
?

LM89
I2C SMBus ? ?
3 ? ?
8 ? ?
0 to 125 ? ?
3 ? ?
3.6 ? ?
800 ? ?
1700 ? ?
Programmable Alert Programmable conversion rate Shutdown ? ?
Catalog ? ?
SOIC VSSOP ? ?
8SOIC: 29 mm2: 6 x 4.9(SOIC) 8VSSOP: 15 mm2: 4.9 x 3(VSSOP) ? ?
800 ? ?
