LM95221 采用 TruTherm 技術且具有 SMBus 和 I2C 接口的雙路遠程和本地溫度傳感器

數據： LM95221 Dual Remote Diode Digital Temperature Sensor with SMBus Interface 數據表

描述

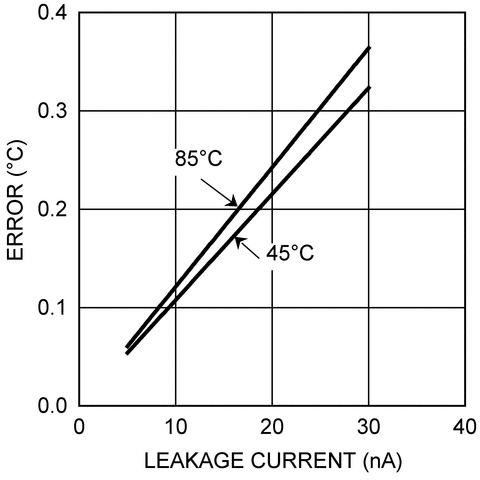

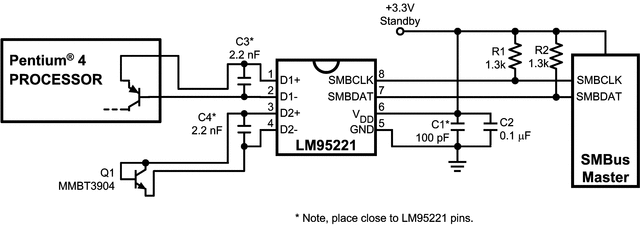

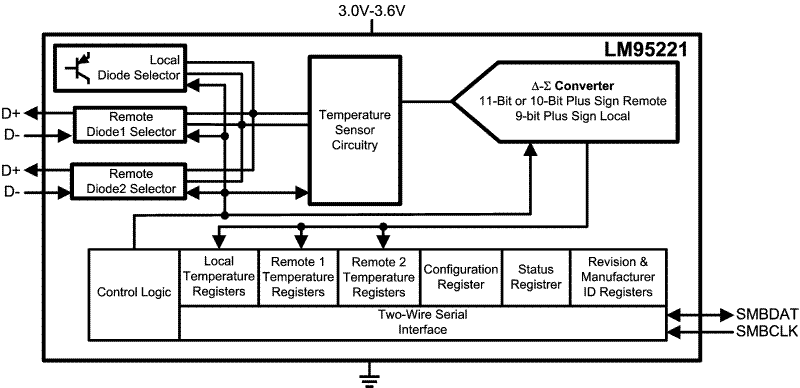

LM95221是一款采用8引腳VSSOP封裝的雙遠程二極管溫度傳感器。 LM95221的2線串行接口與SMBus 2.0兼容。 LM95221可以檢測三個溫度區域，它可以測量自己芯片的溫度以及兩個二極管連接的晶體管。二極管連接的晶體管可以是Pentium和AMD處理器中的熱二極管，或者可以簡單地是二極管連接的MMBT3904晶體管。用于遠程溫度讀數的LM95221分辨率格式可以編程為10位加號或11位無符號。在無符號模式下，LM95221遠程二極管讀數可以解決高于127°C的溫度。本地溫度讀數的分辨率為9位加號。

只要目標芯片上有專用二極管（半導體結），就可以使用LM95221精確確定任何ASIC的溫度。 LM95221遠程傳感器精度為±1°C，出廠時已調整為2.7歐姆和1.008非理想因數的串聯電阻。

特性

準確感知遠程IC或二極管連接的芯片溫度
遠程二極管故障檢測
開板式局部溫度傳感
遠程溫度讀數
- 0.125°C LSb
- 10位加號或11位可編程分辨率
- 11位分辨溫度高于127°C
本地溫度讀數
- 0.25°C
- 9位加號
狀態寄存器支持
可編程轉換率允許用戶優化功耗
關機模式一次性轉換控制
SMBus 2.0兼容接口，支持TIMEOUT
8引腳VSSOP封裝

主要規格

本地溫度準確度
- T _A = 0°C至85°C±3.0°C（最大值）
遠程二極管溫度精度
- T _A = 30°C至50°C，TD = 45°C至85°C
  ±1.0°C（最大值）
- T _A = 0°C至85°C，TD = 25°C至140°C
  ±3.0°C（最大值）
電源電壓3.0 V至3.6 V
電源電流2 mA（典型值）

所有商標均為其各自所有者的財產。

參數 與其它產品相比數字溫度傳感器


Interface
Local Sensor Accuracy (Max) (+/- C)
Temp Resolution (Max) (bits)
Operating Temperature Range (C)
Supply Voltage (Min) (V)
Supply Voltage (Max) (V)
Supply Current (Typ) (uA)
Supply Current (Max) (uA)
Features
Rating
Package Group
Package Size: mm2:W x L (PKG)
Iq (Typ) (uA)

LM95221
I2C SMBus
3
10
0 to 85
3
3.6
2000
2600
One shot conversion control Programmable conversion rate Remote diode fault detection Shutdown
Catalog
VSSOP
8VSSOP: 15 mm2: 4.9 x 3(VSSOP)
2000
