TMS320C6742 TMS320C6742 Fixed/Floating Point Data Manual

數據： TMS320C6742 定點和浮點 DSP 數據表 (Rev. F)

描述

TMS320C6742定點和浮點DSP是一款低功耗應用處理器，該處理器基于C674x DSP內核。該DSP與其他TMS320C6000?平臺DSP相比，功耗要小很多。

憑借這款器件，原始設備制造商（OEM）和原始設計制造商（ODM）能夠充分利用全集成混合處理器解決方案的靈活性，迅速將兼用穩健操作系統，豐富用戶接口和高處理器性能的器件推向市場。

該器件的DSP內核采用基于2級緩存的架構。第1級程序緩存（L1P）是一個
32KB的直接映射緩存，第1級數據緩存（L1D）是一個32KB的2路組相連緩存。第2級程序緩存（L2P）包含64KB的存儲空間，由程序空間和數據空間共享.L2存儲器可配置為映射存儲器，緩存或二者的組合。

外設集包括：1個I ² C總線接口; 1個具有16個串行器和FIFO緩沖器的多通道音頻串行端口（McASP）; 1個具有F. IFO緩沖器的多通道緩沖串行端口（McBSP）; 1個可配置的64位通用定時器（其中一個可配置為看門狗） ; 1個可配置的16位主機端口接口（HPI）;多達9組通用輸入/輸出（GPIO）引腳（每組包含16個引腳，每個引腳均支持可編程的中斷和事件生成模式，并且支持與其他外設復用）; 1個UART接口（支持 RTS 和 CTS < /span>）; 2個增強型高分辨率脈寬調制器（eHRPWM）外設; 3個32位增強型捕捉（eCAP）模塊外設（可配置為3個捕捉輸入或3個APWM輸出）; 2個外部存儲器接口（一個是用于慢速存儲器或外設的異步SDRAM外部存儲器接口（EMIFA），另一個是高速DDR2 /移動DDR控制器）。

豐富的外設集提供了控制外設以及與外部處理器進行通信的功能。如需了解每個外設的詳細信息，請參見本文檔中的有關章節以及相關外設參考指南。

該器件配有一套完整的DSP開發工具。這套工具包括C語言編譯器，用于簡化編程和調度過程的DSP匯編優化器以及用于查看源代碼執行的Windows ^?調試器接口。

特性

200MHz C674x定點和浮點超長指令字（VLIW）數字信號處理器（DSP）
C674x指令集特性
- C67x +和C64x + ISA的超集
- 高達1600 MIPS和1200 MFLOPS
- 可按字節尋址（8位，16位，32位和<64>
- 8位溢出保護
- 位域提取，設定，清空
- 正?；?，飽和，位計數
C674x二級緩存架構
- 32KB的L1P程序RAM /緩存
- 32KB的L1D數據RAM /緩存
- 64KB的L2統一映射RAM /緩存
- 靈活RAM /緩存分區（L1和L2）
增強型直接存儲器訪問控制器3（EDMA3）：
- 2個通道控制器
- 3個傳輸控制器
- 64個獨立DMA通道
- 16個快速DMA通道
- 可編程傳輸突發尺寸
TMS320C674x浮點VLIW DSP內核
- 具備非對齊支持的Load-Store架構
- 64個通用寄存器（32位）
- 6個ALU（32位和40位）功能單元
  - 支持32位整型，SP（IEEE單精度/32位）和DP（IEEE雙精度/64位）浮點數
  - 每個時鐘支持多達4次SP加法，每2個時鐘支持多達4次DP加法
  - 每個周期支持多達2次浮點數（SP或DP）倒數逼近（RCPxP）和平方根倒數逼近（RSQRxP）運算
- 2個乘法功能單元：
  - 混合精度IEEE浮點乘法支持高達：
    - 每時鐘2次SP×SP→SP運算
    - 每2個時鐘2次SP×SP→DP運算
    - 每3個時鐘2次SP×DP→DP運算
    - 每4個時鐘2次DP×DP→DP運算
  - 定點乘法每個時鐘周期支持2次32×32位乘法，4次16×16位乘法或8次8×8位乘法，而且還支持復雜的乘法
- 指令壓縮減少代碼尺寸
- 所有指令所需條件
- 取模環運算的硬件支持
- 受保護模式運行
- 對于錯誤檢測和程序重定向的額外支持
軟件支持
- TI DSPBIOS?
- 芯片支持庫和DSP庫
1.8V或3.3V LVCMOS I /O（DDR2接口除外）
2個外部存儲器接口：
- EMIFA
  - NOR（8位寬或16位寬數據）
  - NAND（8位寬或16位寬數據）
  - 具有128MB地址空間的16位SDRAM
- DDR2 /移動DDR存儲器控制器，有以下兩種選項：
  - 具有256MB地址空間的16位DDR2 SDRAM
  - 具有256MB地址空間的16位mDDR SDRAM
1個可配置的16550型UART模塊：
- 含調制解調器控制信號
- 16字節FIFO
- 16x或13x過采樣選項
1個串行外設接口（SPI），該接口具有多個芯片選擇
2個主/從內部集成電路
（我² C Bus
1個主機端口接口（HPI），通過16位寬的多路復用地址和數據總線實現高帶寬
1個多通道音頻串行端口（McASP））：
- 2個時鐘域和16個串行數據引腳
- 支持時分復用（TDM），I2S，和相似格式
- 支持動態互聯網技術（DIT）
- 用于發送和接收的FIFO緩沖器
1個多通道緩沖串行端口（McBSP）：
- 支持TDM，I2S，和相似格式
- AC97音頻編解碼器接口
- 電信接口（ST總線，H100）
- 128通道時分復用（TDM）
- 用于發送和接收的FIFO緩沖器
具有32kHz振蕩器和獨立電源軌的實時時鐘（RTC）< /li>
1個64位通用定時器（可配置為2個32位定時器）
1個64位通用定時器或看門狗定時器（可配置為2個32位定時器）
2個增強的高分辨率脈寬調制器（eHRPWM）：
- 具有周期和頻率制的專用16位時基計數器
- 6個單邊沿輸出，6個雙邊沿對稱輸出或3個雙邊沿非對稱輸出
- 死區生成
- 觸發區輸入
3個32位增強型捕捉（eCAP）模塊：
- 可配置為3個捕捉輸入或3個輔助脈寬調制器（APWM）輸出
- 多達4個事件時間戳的單脈沖捕捉
- 封裝：
  - 361焊球無鉛塑封球柵陣列（PBGA）[ZCE后綴]，0.65mm焊球間距
  - 361焊球無鉛PBGA [ZWT后綴]，
    0.80mm焊球間距
- 商業級或擴展級溫度
所有商標均為其各自所有者的財產。

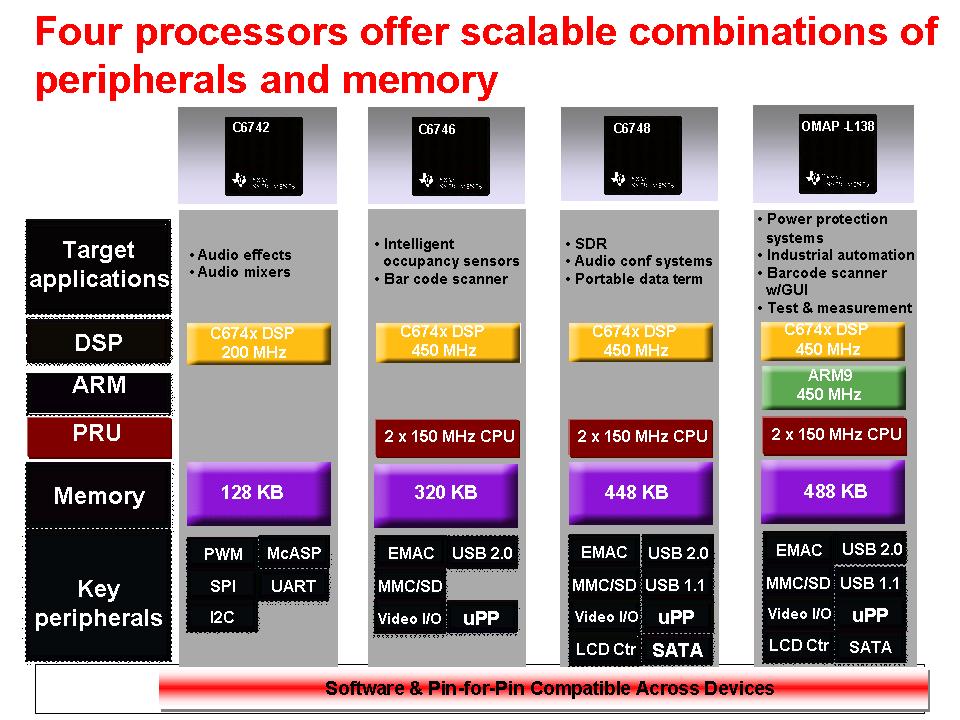

參數 與其它產品相比?C674x?DSP

?
Operating Systems
DSP MHz (Max)
Display Options
DRAM
Operating Temperature Range (C)
USB
EMAC
SATA
SPI
I2C
UART (SCI)
On-Chip L2 Cache/RAM
Other On-Chip Memory
Approx. Price (US$)
Applications
DSP
?

TMS320C6742	TMS320C6746	TMS320C6748
SYS/BIOS ? ?	SYS/BIOS ? ?	SYS/BIOS ? ?
200 ? ?	375 456 ? ?	375 456 ? ?
0 ? ?	1 ? ?	1 ? ?
DDR2 LPDDR ? ?	DDR2 LPDDR ? ?	DDR2 LPDDR ? ?
-40 to 105 0 to 90 ? ?	-40 to 105 -40 to 90 0 to 90 ? ?	-40 to 105 -40 to 90 0 to 90 ? ?
0 ? ?	1 ? ?	2 ? ?
10/100 ? ?	10/100 ? ?	10/100 ? ?
0 ? ?	0 ? ?	1 ? ?
1 ? ?	2 ? ?	2 ? ?
1 ? ?	2 ? ?	2 ? ?
1 ? ?	3 ? ?	3 ? ?
64 KB ? ?	256 KB ? ?	256 KB ? ?
0 ? ?	128 KB ? ?	128 KB ? ?
6.30 \| 1ku ? ?	9.00 \| 1ku ? ?	11.50 \| 1ku ? ?
Communications and Telecom Industrial Machine Vision ? ?	Communications and Telecom Industrial Machine Vision ? ?	Communications and Telecom Industrial Machine Vision ? ?
1 C674x ? ?	1 C674x ? ?	1 C674x ? ?
