      DRV603 具有差動輸入的 3Vrm DirectPath? 無雜聲可變輸入增益線路驅動器

      數據：

      描述

      DRV603PW是一款3 V RMS 無爆音立體聲線路驅動器，旨在消除輸出直流阻斷減少元件數量和成本的電容器。該器件非常適用于尺寸和成本都是關鍵設計參數的單電源電子設備。

      采用TI專利的DirectPath?技術設計，DRV603能夠驅動3 V rms 2.5-k 負載為5V電源電壓。該器件具有差分輸入，并使用外部增益設置電阻來支持±1 V /V至±10 V /V的增益范圍，以及具有±8 kV IEC ESD保護的線路輸出。 DRV603（有時也稱為'603）具有內置關機控制功能，可實現無爆音開/關控制。 DRV603具有一個外部和內部欠壓檢測器，可以使輸出靜音。

      與傳統的產生3 V rms 的傳統方法相比，在音頻產品中使用DRV603可以大大減少元件數量輸出。 DRV603不需要大于5 V的電源即可產生8.5 V pp 輸出，也不需要分離式電源。 DRV603集成了自己的電荷泵，可產生負電源軌，提供干凈，無爆音的接地偏置3-V rms 輸出。

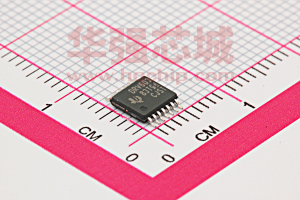

      DRV603可用于14 -pin TSSOP。

      如果低噪聲和微調直流偏移和外部欠壓靜音功能在應用中無益，TI建議使用足跡兼容的DRV602。

      特性

      • DirectPath
        • 消除彈出/點擊
        • 消除輸出直流阻斷電容
          • < li>提供20Hz-20kHz的平坦頻率響應
      • 低噪聲和THD
        • SNR> 109dB
        • 典型的Vn < 7μVms
        • THD + N <1。 0.002％
      • 輸出電壓為2.5-k 負載
        • 具有3.3V電源電壓的2 Vr
        • 3 Vrms，具有5V電源電壓
      • 差分輸入
      • 外部欠壓靜音
      • 應用
        • PDP /LCD電視
        • 藍光光盤，DVD播放器
        • 家庭影院一個盒子
        • 機頂盒

      參數 與其它產品相比?音頻線路驅動器

      ?
      Number of Channels (#)
      Gain (V/V)
      THD + N @ 1 kHz (%)
      Noise Floor (RTO, 20kHz BW) (dBu)
      Load Capacitance (μF)
      Slew Rate (Typ) (V/us)
      Small-Signal Bandwidth (Typ) (MHz)
      Supply (Min) (V)
      Supply (Max) (V)
      Iq (Typ) (mA)
      Operating Temperature Range (C)
      Package Group
      DRV603 DRV600 DRV601 DRV602 DRV604 DRV612 DRV632
      2 ? ? 2 ? ? 2 ? ? 2 ? ? 4 ? ? 2 ? ? 2 ? ?
      Adjustable ? ? Fixed ? ? Adjustable ? ? Adjustable ? ? Adjustable ? ? Adjustable ? ? Adjustable ? ?
      0.001 ? ? 0.04 ? ? 0.008 ? ? 0.01 ? ? 0.001 ? ? 0.007 ? ? 0.002 ? ?
      126.7 ? ? 122.7 ? ? 113.3 ? ? 102.8 ? ? 122.7 ? ? 108.6 ? ? 110.9 ? ?
      220e-6 ? ? 400e-6 ? ? 300e-6 ? ? 220e-6 ? ? 220e-6 ? ? 220e-6 ? ? 47e-6 ? ?
      4.5 ? ? 2.2 ? ? 2.2 ? ? 4.5 ? ? 4.5 ? ? 4.5 ? ? 4.5 ? ?
      8 ? ? 3.2 ? ? 3.2 ? ? 8 ? ? 8 ? ? 8 ? ? 8 ? ?
      3 ? ? 1.8 ? ? 1.8 ? ? 3 ? ? 3 ? ? 3 ? ? 3 ? ?
      5.5 ? ? 4.5 ? ? 4.5 ? ? 5.5 ? ? 3.7 ? ? 3.6 ? ? 3.6 ? ?
      11 ? ? 8 ? ? 8 ? ? 11 ? ? 11 ? ? 14 ? ? 14 ? ?
      -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ?
      TSSOP ? ? QFN ? ? QFN ? ? TSSOP ? ? HTSSOP ? ? TSSOP
      VQFN ? ?      		 TSSOP ? ?
