TPS54362-HT 具有低 Iq 的 1A、48V 降壓 DC/DC 轉換器

數據：具有低Iq 的1A，48V 降壓DC/DC 轉換器數據表

描述

TPS54362是一款具有電壓監控器的降壓開關模式電源。集成輸入電壓線路前饋拓撲結構改進了電壓模式降壓穩壓器的線路瞬態穩壓。此穩壓器有一個逐周期電流限制。無負載情況下的脈沖跳躍模式運行將電源電流減少至65μA。通過使用使能引腳，可將關斷電源電流減少至1μA 。

當標稱輸出下降至低于外部電阻分壓器網絡設定的閥值時，一個開漏復位信號對此情況進行顯示。輸出電壓啟動斜坡由一個軟啟動電容器控制。當輸入電源斜坡低至2.6V時，一個內部欠壓關斷被激活。

特性

在工作電壓范圍為3.6V至48V時可耐受高達60V的瞬態電壓
帶有外部組件（L和C）的異步開關模式穩壓器，負載電流高達1A（最大值）
0.8V±1.5％電壓基準
200kHz至2.2MHz開關頻率< /li>
針對開/關狀態的高壓容限啟用輸入
啟用周期上的軟啟動
內部電源開關上的轉換率控制
輕輸出負載期間（靜態電流典型值=65μA）的脈沖跳躍模式（PFM）（LPM運行）
寬帶誤差放大器的外部補償
內部欠電壓閉鎖UVLO
可編程復位加電延遲
針對快速負瞬態的復位功能濾波時間
可編程過壓輸出監控
可編程欠電壓輸出監視，確保當輸出低于設置的閾值時復位
開關電流限制保護
場效應晶體管（FET）的短路和過流保護

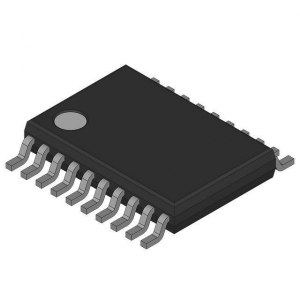

封裝：20引腳散熱薄型小外形尺寸封裝（HTSSOP）PowerPAD

參數 與其它產品相比?非隔離式直流/直流開關穩壓器

?
Type
Vin (Min) (V)
Vin (Max) (V)
Vout (Min) (V)
Vout (Max) (V)
Iout (Max) (A)
Regulated Outputs (#)
Duty Cycle (Max) (%)
Switching Frequency (Min) (kHz)
Switching Frequency (Max) (kHz)
Iq (Typ) (mA)
Operating Temperature Range (C)
Rating
Package Group
?
