      UCC28C44-Q1 汽車類 BiCMOS 低功耗電流模式 PWM 控制器

      數據：

      描述

      UCC28C4x-Q1系列器件是高性能電流模式PWM控制器。它們是增強型BiCMOS版本，與行業標準UC28C4x系列PWM控制器具有引腳兼容性。

      提供控制固定頻率，峰值電流模式電源的必要功能，該系列具有多種性能優勢。這些器件提供高達1 MHz的高頻工作，啟動和工作電流較低，從而最大限度地降低了啟動損耗和低工作功耗，從而提高了效率。這些器件還具有快速電流輸出，輸出延遲時間為35 ns，具有±1 A峰值輸出電流能力，可直接驅動大型外部MOSFET的上升和下降時間。

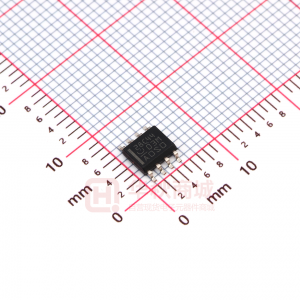

      UCC28C4x-Q1系列是采用8引腳SOIC（D）封裝。

      特性

      • AEC-Q100符合以下結果：
        • 設備溫度等級1：-40?C至125?C
        • 設備HBM分類等級2：±2kV
        • 設備CDM分類等級C4B：750 V
      • 1-MHz操作
      • 50μA待機電流，最大100μA
      • 52 kHz時低工作電流2.3 mA
      • 快速35 ns逐周期過流限制
      • ±1-A峰值輸出電流
      • 軌到軌輸出擺幅為25 ns上升和20 ns下降時間
      • ±1％初始調整2.5 V誤差放大器參考
      • 修整振蕩器放電電流
      • 新的欠壓鎖定版本
      • 使用UCC28C4x-Q1使用WEBENCH ?創建自定義設計 Power Designer

      所有商標均為其各自所有者的財產。

      參數 與其它產品相比?PWM 與諧振控制器

      ?
      Topology
      Control Method
      Vin (Min) (V)
      Vin (Max) (V)
      Frequency (Max) (kHz)
      UVLO Thresholds On/Off (V)
      Duty Cycle (Max) (%)
      Gate Drive (Typ) (A)
      Features
      Rating
      Operating Temperature Range (C)
      Pin/Package
      UCC28C44-Q1 UCC28C40-Q1 UCC28C41-Q1 UCC28C42-Q1 UCC28C43-Q1 UCC28C45-Q1
      Boost
      Buck
      Buck-Boost
      Flyback
      Forward ? ?      		 Boost
      Buck
      Buck-Boost
      Flyback
      Forward ? ?      		 Boost
      Buck-Boost
      Flyback
      Forward ? ?      		 Boost
      Buck-Boost
      Flyback
      Forward ? ?      		 Boost
      Buck
      Buck-Boost
      Flyback
      Forward ? ?      		 Boost
      Buck
      Buck-Boost
      Flyback
      Forward ? ?
      Current ? ? Current ? ? Current ? ? Current ? ? Current ? ? Current ? ?
      9 ? ? 6.6 ? ? 7 ? ? ? 8.4 ? ? 7.6 ? ?
      20 ? ? 20 ? ? 20 ? ? ? 20 ? ? 20 ? ?
      1000 ? ? 1000 ? ? 1000 ? ? 1000 ? ? 1000 ? ? 1000 ? ?
      14.5/9 ? ? 7/6.6 ? ? 7/6.6 ? ? 14.5/9 ? ? 8.4/7.6 ? ? 8.4/7.6 ? ?
      50 ? ? 100 ? ? 50 ? ? 100 ? ? 100 ? ? 50 ? ?
      1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ?
      Error Amplifier ? ? ? Adjustable Switching Frequency
      Current Limiting
      Dead Time Control
      Error Amplifier
      Multi-topology
      Programmable Max Duty Cycle ? ?      		 ? Adjustable Switching Frequency
      Current Limiting
      Dead Time Control
      Error Amplifier
      Programmable Max Duty Cycle ? ?      		 Error Amplifier ? ?
      Automotive ? ? Automotive ? ? Automotive ? ? Automotive ? ? Automotive ? ? Automotive ? ?
      -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ?
      8SOIC ? ? 8SOIC ? ? 8SOIC ? ? 8SOIC ? ? 8SOIC ? ? 8SOIC ? ?
