LM5035C PWM Controller with Integrated Half-Bridge and SyncFET Drivers

數據： LM5035C PWM Controller With Integrated Half-Bridge and SyncFET Drivers 數據表

描述

LM503??5C半橋控制器和柵極驅動器包含使用電壓模式控制和線電壓前饋實現半橋拓?fù)涔β兽D(zhuǎn)換器所需的所有功能。

LM503??5C是LM503??5B半橋PWM控制器的功能變體。 SR1和SR2波形的幅度為5 V而不是V _CC電平。此外，LM503??5C的軟停止功能無效。

LM503??5，LM503??5A，LM503??5B和LM503??5C包括一個浮動高側柵極驅動器，能夠在高達105 V的電源電壓下工作高側和低側柵極驅動器都能夠達到2-A峰值。內置高壓啟動穩壓器，以及可編程線路欠壓鎖定（UVLO）和過壓保護（OVP）。振蕩器采用單個電阻編程，頻率最高可達2 MHz。振蕩器也可以與外部時鐘同步。電流檢測輸入和可編程定時器提供逐周期電流限制和可調節打嗝模式過載保護。 LM503??5，LM503??5A，LM503??5B和LM503??5C之間的差異總結在器件比較表中。

特性

105-V和2A半橋柵極驅動器
具有可編程延遲的同步整流控制輸出
減少高側和低側驅動之間的死區時間，以獲得更高的最大占空比。
高壓（105 V）啟動調節器
帶線路前饋的電壓模式控制
電阻編程，2 MHz功率振蕩器
可編程線路欠壓鎖定和過壓保護
內部熱關斷保護
可調節軟啟動
具有打嗝延遲定時器的多功能雙模式過流保護
逐周期過流保護
直接光耦接口
邏輯電平同步整流器驅動
5-V基準輸出

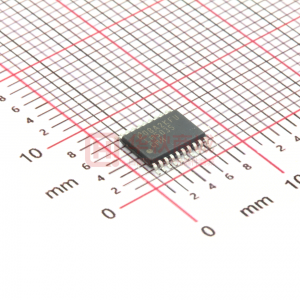

封裝：
- HTSSOP-20（熱增強型）
- WQFN -24（4mm×5mm）

參數 與其它產品相比?PWM 與諧振控制器

?
Topology
Control Method
Vin (Min) (V)
Vin (Max) (V)
Frequency (Max) (kHz)
UVLO Thresholds On/Off (V)
Duty Cycle (Max) (%)
Gate Drive (Typ) (A)
Features
Rating
Operating Temperature Range (C)
Pin/Package
?

LM5035C	LM5035B	LM5036	LM5039	UCC28250	UCC28251
Half-Bridge Push-Pull ? ?	Half-Bridge ? ?	Full-Bridge Half-Bridge Push-Pull ? ?	Full-Bridge Half-Bridge Push-Pull ? ?	Forward Full-Bridge Half-Bridge Push-Pull ? ?	Forward Full-Bridge Half-Bridge Push-Pull ? ?
Feedforward Voltage ? ?	Feedforward Voltage ? ?	Feedforward Voltage ? ?	Voltage ? ?	Current Voltage ? ?	Current Feedforward Voltage ? ?
13 ? ?	13 ? ?	18 ? ?	13 ? ?	4.3 ? ?	4.3 ? ?
105 ? ?	105 ? ?	100 ? ?	105 ? ?	20 ? ?	20 ? ?
2000 ? ?	2000 ? ?	2000 ? ?	2000 ? ?	1000 ? ?	1000 ? ?
Programmable/1.25V ? ?	Programmable/1.25V ? ?	Programmable/1.25V ? ?	Programmable/1.25V ? ?	4.3/4.1 ? ?	4.3/4.1 ? ?
50 ? ?	50 ? ?	50 ? ?	50 ? ?	100 ? ?	100 ? ?
2 ? ?	2 ? ?	2 ? ?	2 ? ?	0.2 ? ?	0.2 ? ?
Synchronization Pin ? ?	Multi-topology Synchronization Pin ? ?	Current Limiting Frequency Synchronization HV Start-up Input Line Monitor Integrated Switch Leading Edge Blanking Multi-topology Soft Start Synchronization Pin Thermal Shutdown Wide DC input ? ?	Multi-topology Synchronization Pin ? ?	HV Start-up ? ?	Leading Edge Blanking Multi-topology Programmable Slope Compensation Soft Start Synchronization Pin ? ?
Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?
-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?
20HTSSOP 24WQFN ? ?	20HTSSOP 24WQFN ? ?	28WQFN ? ?	20HTSSOP 24WQFN ? ?	20QFN 20TSSOP ? ?	20QFN 20TSSOP ? ?
