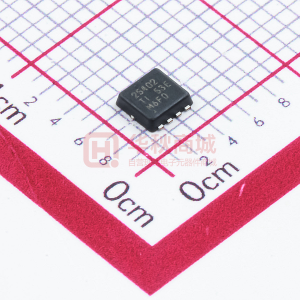

      CSD25402Q3A P-Channel NexFET Power MOSFET, CSD25402Q3A

      數據：

      描述

      這款-20V，7.7mΩNexFET功率MOSFET被設計成最大限度地減少SON 3×3封裝內的功率轉換負載管理應用中的損耗，此封裝類型針對器件的尺寸提供出色的熱性能。

      頂視圖R θJA = 55°C /W，這是在厚度為0.060“的環氧樹脂（FR4）印刷電路板（PCB）上的1英寸 2 銅過渡墊片（2盎司）上測得的典型值。脈寬≤300μs，占空比≤2％

      特性

      • 超低Q g 和Q gd
      • 低熱阻
      • 低R DS（上）
      • 無頂且無鹵素
      • 符合RoHS環保標準
      • 小外形尺寸無引線（SON）3.3mm×3.3mm塑料封裝

      應用范圍

      • 直流 - 直流轉換器
      • 電池管理
      • 負載開關
      • 電池保護

      參數 與其它產品相比?P 通道 MOSFET 晶體管

      ?
      VDS (V)
      VGS (V)
      Configuration
      Rds(on) Max at VGS=4.5V (mOhms)
      Rds(on) Max at VGS=2.5V (mOhms)
      Rds(on) Max at VGS=1.8V (mOhms)
      Id Peak (Max) (A)
      Id Max Cont (A)
      QG Typ (nC)
      QGD Typ (nC)
      QGS Typ (nC)
      VGSTH Typ (V)
      Package (mm)
      CSD25402Q3A CSD25310Q2 CSD25404Q3
      -20 ? ? -20 ? ? -20 ? ?
      -12 ? ? -8 ? ? -12 ? ?
      Single ? ? Single ? ? Single ? ?
      8.9 ? ? 23.9 ? ? 6.5 ? ?
      15.9 ? ? 32.5 ? ? 12.1 ? ?
      300 ? ? 89 ? ? 150 ? ?
      -82 ? ? -48 ? ? -240 ? ?
      -15 ? ? -9.6 ? ? -18 ? ?
      7.5 ? ? 3.6 ? ? 10.8 ? ?
      1.1 ? ? 0.5 ? ? 2.2 ? ?
      2.4 ? ? 1.1 ? ? 2.8 ? ?
      -0.9 ? ? -0.85 ? ? -0.9 ? ?
      SON 3x3 ? ? SON 2x2 ? ? SON 3x3 ? ?
