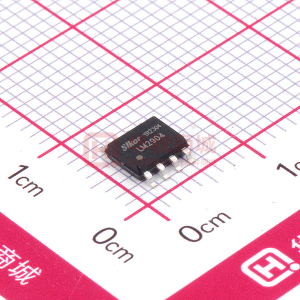

      LM2904-N 低功耗雙路運算放大器

      數據：

      描述

      LM158系列由兩個獨立的高增益內部頻率補償運算放大器組成，專門設計用于在寬范圍內的單個電源供電。電壓。也可以使用分離式電源供電，低電源電流消耗與電源電壓的大小無關。

      應用領域包括傳感器放大器，直流增益模塊和所有傳統運算放大器電路現在可以更容易地在單電源系統中實現。例如，LM158系列可以直接在標準3.3V電源電壓下工作，該電壓用于數字系統，并且可以輕松提供所需的接口電子器件，而無需額外的±15V電源。

      LM358和LM2904采用TI的DSBGA封裝技術，采用芯片尺寸封裝（8-Bump DSBGA）。

      特性

      • 采用8焊球DSBGA芯片尺寸封裝，
        （參見AN-1112，SNVA009）
      • 內部頻率補償單位增益
      • 大直流電壓增益：100 dB
      • 寬帶寬（單位增益）：1 MHz（溫度補償）
      • 寬電源范圍：
        • 單電源：3V至32V
        • 或雙電源：±1.5V至±16V
      • 非常低電源電流漏極（500μA）??基本上與電源電壓無關
      • 低輸入失調電壓：2 mV
      • 輸入共模電壓范圍包括接地
      • 差分輸入電壓范圍等于電源
        電壓
      • 大輸出電壓擺幅
      • 獨特特性：
        • 在線性模式下輸入共模電壓范圍
          包括接地和輸出電壓也可以擺動到接地，即使僅使用單電源供電也是如此。
        • 單位增益交叉頻率是溫度Com
        • 輸入偏置電流也是溫度補償。
      • 優點：
        • 兩個內部補償運算放大器
        • 消除對雙電源的需求
        • 允許直接感應接近GND和V OUT 也轉到GND
        • 兼容所有形式的邏輯
        • 適合電池供電的電源排水

      參數 與其它產品相比?通用 運算放大器

      ?
      Number of Channels (#)
      Total Supply Voltage (Min) (+5V=5, +/-5V=10)
      Total Supply Voltage (Max) (+5V=5, +/-5V=10)
      GBW (Typ) (MHz)
      Slew Rate (Typ) (V/us)
      Rail-to-Rail
      Vos (Offset Voltage @ 25C) (Max) (mV)
      Iq per channel (Typ) (mA)
      Vn at 1kHz (Typ) (nV/rtHz)
      Rating
      Operating Temperature Range (C)
      Package Group
      Package Size: mm2:W x L (PKG)
      Offset Drift (Typ) (uV/C)
      Features
      Input Bias Current (Max) (pA)
      CMRR (Typ) (dB)
      Output Current (Typ) (mA)
      Architecture
      LM2904-N LMV932-N
      2 ? ? 2 ? ?
      3 ? ? 1.8 ? ?
      26 ? ? 5.5 ? ?
      1 ? ? 1.5 ? ?
      0.1 ? ? 0.42 ? ?
      In to V- ? ? In
      Out ? ?
      7 ? ? 5.5 ? ?
      0.25 ? ? 0.116 ? ?
      40 ? ? 50 ? ?
      Catalog ? ? Catalog ? ?
      -40 to 85 ? ? -40 to 125 ? ?
      DSBGA
      PDIP
      SOIC ? ?      		 SOIC
      VSSOP ? ?
      See datasheet (DSBGA)
      See datasheet (PDIP)
      8SOIC: 29 mm2: 6 x 4.9(SOIC) ? ?      		 8SOIC: 29 mm2: 6 x 4.9(SOIC)
      8VSSOP: 15 mm2: 4.9 x 3(VSSOP) ? ?
      7 ? ? 5.5 ? ?
      Small Size ? ? N/A ? ?
      250000 ? ? 35000 ? ?
      70 ? ? 86 ? ?
      20 ? ? 65 ? ?
      Bipolar ? ? Bipolar ? ?

      方框圖 (3)
