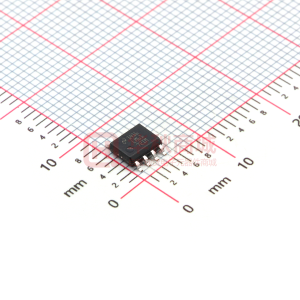

LM6172 雙路高速、低功耗、低失真電壓反饋放大器

描述

LM6172是一款雙通道高速電壓反饋放大器。它具有單位增益穩定性，可提供出色的直流和交流性能。 LM6172具有100MHz單位增益帶寬，3000V /μs壓擺率和每通道50mA輸出電流，可在雙放大器中提供高性能;但每個通道僅消耗2.3mA的電源電流。

LM6172采用±15V電源供電，適用于需要大電壓擺幅的系統，如ADSL，掃描儀和超聲波設備。它也被指定為±5V電源，用于便攜式視頻系統等低壓應用。

LM6172采用TI先進的VIP III（垂直集成PNP）互補雙極性工藝制造。有關具有相同功能的單個放大器，請參見LM6171數據表。

所有商標均為其各自所有者的財產。

?
Architecture
Number of Channels (#)
Total Supply Voltage (Min) (+5V=5, +/-5V=10)
Total Supply Voltage (Max) (+5V=5, +/-5V=10)
BW @ Acl (MHz)
Acl, min spec gain (V/V)
Slew Rate (Typ) (V/us)
Vn at Flatband (Typ) (nV/rtHz)
Vn at 1kHz (Typ) (nV/rtHz)
Iq per channel (Typ) (mA)
Vos (Offset Voltage @ 25C) (Max) (mV)
Rail-to-Rail
Features
Rating
Operating Temperature Range (C)
Package Group
Package Size: mm2:W x L (PKG)
CMRR (Typ) (dB)
Input Bias Current (Max) (pA)
Offset Drift (Typ) (uV/C)
GBW (Typ) (MHz)
Output Current (Typ) (mA)
2nd Harmonic (dBc)
3rd Harmonic (dBc)
@ MHz
?

LM6172	LMH6622	LMH6655
Bipolar Voltage FB ? ?	Bipolar Voltage FB ? ?	Bipolar Voltage FB ? ?
2 ? ?	2 ? ?	2 ? ?
5.5 ? ?	5 ? ?	4.5 ? ?
36 ? ?	12 ? ?	12 ? ?
160 ? ?	160 ? ?	250 ? ?
1 ? ?	2 ? ?	1 ? ?
3000 ? ?	80 ? ?	200 ? ?
12 ? ?	1.6 ? ?	4.5 ? ?
12 ? ?	1.6 ? ?	4.5 ? ?
2.3 ? ?	4.3 ? ?	4.5 ? ?
1.5 ? ?	1.2 ? ?	3 ? ?
No ? ?	No ? ?	In to V- ? ?
N/A ? ?	Decompensated ? ?	N/A ? ?
Catalog ? ?	Catalog ? ?	Catalog ? ?
-40 to 85 ? ?	-40 to 85 ? ?	-40 to 85 ? ?
PDIP SOIC ? ?	SOIC VSSOP ? ?	SOIC VSSOP ? ?
See datasheet (PDIP) 8SOIC: 29 mm2: 6 x 4.9(SOIC) ? ?	8SOIC: 29 mm2: 6 x 4.9(SOIC) 8VSSOP: 15 mm2: 4.9 x 3(VSSOP) ? ?	8SOIC: 29 mm2: 6 x 4.9(SOIC) 8VSSOP: 15 mm2: 4.9 x 3(VSSOP) ? ?
110 ? ?	100 ? ?	90 ? ?
1500000 ? ?	10000000 ? ?	10000000 ? ?
6 ? ?	2.5 ? ?	6 ? ?
160 ? ?	320 ? ?	250 ? ?
85 ? ?	90 ? ?	186 ? ?
50 ? ?	90 ? ?	80 ? ?
50 ? ?	100 ? ?	85 ? ?
5 ? ?	1 ? ?	1 ? ?
