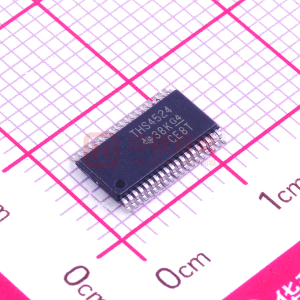

THS4524 極低功耗四通道軌至軌輸出全差動放大器

數據： THS452x Very Low Power, Negative Rail Input, Rail-To-Rail Output, Fully Differential Amplifier 數據表

描述

THS4521，THS4522和THS4524系列器件是超低功耗，全差動放大器，具有軌到軌輸出和輸入共模范圍包括負軌。這些放大器專為低功耗數據采集系統和高密度應用而設計，其中功耗是關鍵參數，并在音頻應用中提供卓越的性能。

該系列包括單一FDA（THS4521），雙重FDA （THS4522）和四通道FDA（THS4524）版本。

這些全差分放大器具有精確的輸出共?？刂?，可在驅動模數轉換器（ADC）時實現直流耦合。該控制與負軌下方的輸入共模范圍以及軌到軌輸出相結合，可實現單端接地參考信號源之間的輕松接口。此外，這些器件非常適合僅使用+ 2.5V至+ 5V的單電源和接地電源驅動逐次逼近寄存器（SAR）和Δ-Σ（ΔΣ）ADC。

THS4521， THS4522和THS4524系列全差動放大器的特點是可在-40°C至+ 85°C的整個工業溫度范圍內工作。

特性

全差分架構
帶寬：145 MHz（A _V = 1 V /V ）
壓擺率：490 V /μs
HD ₂：10 kHz時為133 dBc（1 V _RMS ，
R _L =1kΩ）
HD ₃：10 kHz時為14 dBc（1 V _RMS，
R _L =1kΩ）
輸入電壓噪聲：4.6 nV /√ Hz
（f = 100 kHz）
THD + N：在1 kHz（22 kHz帶寬，G = 1,5 V _{PP）時為112 dBc（0.00025％）}）
開環增益：119 dB（DC）
NRI ??負軌輸入
RRO ??軌到軌輸出
輸出共?？刂?br>（低偏移）
電源：
- 電壓：+ 2.5 V（±1.25 V）至
  +5.5 V（±2.75 V）
- 電流：1.14 mA /ch
斷電能力：20μA（典型值）

參數 與其它產品相比?高速運算放大器 (GBW>=50MHz)

?
Architecture
Number of Channels (#)
Total Supply Voltage (Min) (+5V=5, +/-5V=10)
Total Supply Voltage (Max) (+5V=5, +/-5V=10)
BW @ Acl (MHz)
Acl, min spec gain (V/V)
Slew Rate (Typ) (V/us)
Vn at Flatband (Typ) (nV/rtHz)
Vn at 1kHz (Typ) (nV/rtHz)
Iq per channel (Typ) (mA)
Vos (Offset Voltage @ 25C) (Max) (mV)
Rail-to-Rail
Features
Rating
Operating Temperature Range (C)
Package Group
Package Size: mm2:W x L (PKG)
CMRR (Typ) (dB)
Input Bias Current (Max) (pA)
Offset Drift (Typ) (uV/C)
GBW (Typ) (MHz)
Output Current (Typ) (mA)
2nd Harmonic (dBc)
3rd Harmonic (dBc)
@ MHz
?

THS4524	THS4531A	THS4541
Fully Differential Voltage FB ? ?	Fully Differential Voltage FB ? ?	Fully Differential Voltage FB ? ?
4 ? ?	1 ? ?	1 ? ?
2.5 ? ?	2.5 ? ?	2.7 ? ?
5.5 ? ?	5.5 ? ?	5.4 ? ?
145 ? ?	36 ? ?	620 ? ?
1 ? ?	1 ? ?	1 ? ?
490 ? ?	220 ? ?	1500 ? ?
4.6 ? ?	10 ? ?	2.2 ? ?
5.2 ? ?	10 ? ?	33 ? ?
1.14 ? ?	0.25 ? ?	10.1 ? ?
2 ? ?	0.4 ? ?	0.45 ? ?
In to V- Out ? ?	In to V- Out ? ?	In to V- Out ? ?
Shutdown ? ?	Small Size Shutdown ? ?	Small Size Shutdown ? ?
Catalog ? ?	Catalog ? ?	Catalog ? ?
-40 to 85 ? ?	-40 to 125 ? ?	-40 to 125 ? ?
TSSOP ? ?	QFN SOIC VSSOP ? ?	QFN VQFN ? ?
38TSSOP: 62 mm2: 6.4 x 9.7(TSSOP) ? ?	10QFN: 4 mm2: 2 x 2(QFN) 8SOIC: 29 mm2: 6 x 4.9(SOIC) 8VSSOP: 15 mm2: 4.9 x 3(VSSOP) ? ?	10QFN: 4 mm2: 2 x 2(QFN) 16VQFN: 9 mm2: 3 x 3(VQFN) ? ?
102 ? ?	116 ? ?	100 ? ?
900000 ? ?	250000 ? ?	13000000 ? ?
2 ? ?	3 ? ?	0.5 ? ?
95 ? ?	27 ? ?	850 ? ?
55 ? ?	26 ? ?	100 ? ?
133 ? ?	129 ? ?	140 ? ?
141 ? ?	138 ? ?	140 ? ?
0.001 ? ?	0.001 ? ?	0.1 ? ?
