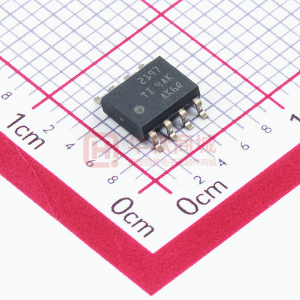

      OPA2197 36V 軌到軌輸入輸出、低偏移電壓精密運算放大器

      數據：

      描述

      OPAx197系列（OPA197，OPA2197和OPA4197）是新一代36V運算放大器。

      這些器件具有出色的直流精度和交流性能，包括軌至軌輸入/輸出，低偏移（典型值為±25μV），低溫漂（典型值為±0.25μV/°C）和10MHz帶寬。

      OPAx196擁有擁有諸多獨一無二的特性，例如電源軌的差分輸入電壓范圍，高輸出電流（±65mA），高達1nF的高容性負載驅動以及高轉換率（20V /μs），是穩健耐用的高性能運算放大器，適用于各種高壓工業應用。

      OPA197系列運算放大器采用標準封裝，在-40°C至+ 125°C的額定溫度范圍內工作。

      特性

      • 低失調電壓：±100μV（最大值）
      • 低失調電壓溫漂：±2.5μV/°C （最大值）
      • 低噪聲：1kHz時為5.5nV /√ Hz
      • 高共模抑制： 120dB（最小值）
      • 低偏置電流：±5pA（典型值）
      • 軌到軌輸入和輸出
      • 高帶寬：10MHz GBW
      • 高壓擺率：20V /μs
      • 低靜態電流：每個放大器1mA（典型值）
      • 寬電源電壓范圍：±2.25V至±18V， + 4.5V至+ 36V
      • 已過濾電磁干擾（EMI）和射頻干擾（RFI）的輸入
      • 電源軌的差分輸入電壓范圍
      • 高容性負載驅動能力：1nF
      • 行業標準封裝：
        • SOIC-8，SOT-5和VSSOP-8單體封裝
        • SOIC-8和VSSOP -8雙列封裝
        • 四通道電源版本采用SOIC-14和TSSOP-14封裝

      所有商標均為各自所有者的財產。

      參數 與其它產品相比?精密 運算放大器 (Vos<1mV)

      ?
      Number of Channels (#)
      Total Supply Voltage (Min) (+5V=5, +/-5V=10)
      Total Supply Voltage (Max) (+5V=5, +/-5V=10)
      GBW (Typ) (MHz)
      Slew Rate (Typ) (V/us)
      Rail-to-Rail
      Vos (Offset Voltage @ 25C) (Max) (mV)
      Offset Drift (Typ) (uV/C)
      Iq per channel (Typ) (mA)
      Vn at 1kHz (Typ) (nV/rtHz)
      CMRR (Typ) (dB)
      Rating
      Operating Temperature Range (C)
      Package Group
      Package Size: mm2:W x L (PKG)
      Input Bias Current (Max) (pA)
      Output Current (Typ) (mA)
      Features
      Architecture
      OPA2197 OPA2191 OPA2192 OPA2196
      2 ? ? 2 ? ? 2 ? ? 2 ? ?
      4.5 ? ? 4.5 ? ? 4.5 ? ? 4.5 ? ?
      36 ? ? 36 ? ? 36 ? ? 36 ? ?
      10 ? ? 2.5 ? ? 10 ? ? 2.5 ? ?
      20 ? ? 5.5 ? ? 20 ? ? 5.5 ? ?
      In
      Out ? ?      		 In
      Out ? ?      		 In
      Out ? ?      		 In
      Out ? ?
      0.1 ? ? 0.025 ? ? 0.025 ? ? 0.1 ? ?
      0.5 ? ? 0.15 ? ? 0.15 ? ? 0.5 ? ?
      1 ? ? 0.14 ? ? 1 ? ? 0.14 ? ?
      5.5 ? ? 15 ? ? 5.5 ? ? 15 ? ?
      140 ? ? 140 ? ? 120 ? ? 140 ? ?
      Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ?
      -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ?
      SOIC
      VSSOP ? ?      		 SOIC
      VSSOP ? ?      		 SOIC
      VSSOP ? ?      		 SOIC
      VSSOP ? ?
      8SOIC: 29 mm2: 6 x 4.9(SOIC)
      8VSSOP: 15 mm2: 4.9 x 3(VSSOP) ? ?      		 8SOIC: 29 mm2: 6 x 4.9(SOIC)
      8VSSOP: 15 mm2: 4.9 x 3(VSSOP) ? ?      		 8SOIC: 29 mm2: 6 x 4.9(SOIC)
      8VSSOP: 15 mm2: 4.9 x 3(VSSOP) ? ?      		 8SOIC: 29 mm2: 6 x 4.9(SOIC)
      8VSSOP: 15 mm2: 4.9 x 3(VSSOP) ? ?
      20 ? ? 20 ? ? 20 ? ? 20 ? ?
      65 ? ? 65 ? ? 65 ? ? 65 ? ?
      EMI Hardened
      High Cload Drive ? ?      		 EMI Hardened
      High Cload Drive ? ?      		 EMI Hardened
      High Cload Drive ? ?      		 EMI Hardened
      High Cload Drive ? ?
      CMOS ? ? CMOS ? ? CMOS ? ? CMOS ? ?

      方框圖 (1)
