      LM22674-Q1 具有精密啟用的 500 mA SIMPLE SWITCHER?，降壓電壓穩壓器

      數據：

      描述

      這款穩壓器易于使用，且集成了一個42V N溝道金屬氧化物半導體場效應應晶體管（MOSFET）開關，可提供高達500mA的負載電流。并且特有出色的線路和負載調節以及高效率（＆gt; 90％）。電壓模式控制提供較短的最小接通時間，從而實現了輸入和輸出電壓間的最寬比率。內部環路補償意味著用戶無需承擔計算環路補償組件的枯風工作。這款穩壓器提供5V固定輸出和可調輸出電壓兩種選項.500kHz的開關頻率使得小型外部組件的使用成為可能并可實現良好的瞬態響應。精密使能輸入可簡化穩壓器控制和系統電源排序。在關斷模式下，穩壓器流耗僅為25μA（典型值）。內置軟啟動功能（典型值500μs）節省了外部組件.LM22674還內置有熱關斷和限流功能，可防止器件發生意外過載。

      LM22674器件是德州儀器（TI）的成員SIMPLE SWITCHER系列產品.SIMPLE SWITCHER ?概念使用最少量的外部組件件和德州儀器（TI）WEBENCH設計工具提供一套易于使用的完整設計。為了簡化設計，TI的WEBENCH ?工具包含諸如外部組件計算，電氣模擬，散熱模擬以及內置電路板等特性。

      特性

      • 寬輸入電壓范圍：4.5V至42V
      • 內部補償電壓模式控制
      • 在使用低等效串聯電阻（ESR）陶瓷電容器時保持穩定
      • 200mΩN通道金屬氧化物半導體場效應應晶體管（MOSFET）
      • 輸出電壓選項：
        -ADJ （輸出電壓最低為1.285V）
        -5.0（輸出電壓固定為5V）
      • ±1.5％反饋基準精度
      • 開關頻率為500kHz
      • -40°C至125°C的工作結溫范圍
      • 精密使能引腳
      • 集成引導加載二極管
      • 集成軟啟動
      • 完全WEBENCH ?啟用
      • LM22674-Q1是一款汽車級產品，
        符合AEC-Q100 1級標準（運行結溫范圍為-40 °C至+ 125°C）
      • 小外形尺寸（SO）PowerPAD（外露墊）

      應用

      • 工業控制
      • 電信和數據通信系統
      • 嵌入式系統
      • 轉換自24V，12V和5V標準輸入電源軌

      <小>甲ll商標是其各自所有者的財產。

      參數 與其它產品相比?降壓轉換器 （集成開關）

      ?
      Vin (Min) (V)
      Vin (Max) (V)
      Vout (Min) (V)
      Vout (Max) (V)
      Iout (Max) (A)
      Regulated Outputs (#)
      Switching Frequency (Min) (kHz)
      Switching Frequency (Max) (kHz)
      Iq (Typ) (mA)
      Features
      Control Mode
      Duty Cycle (Max) (%)
      Operating Temperature Range (C)
      Rating
      Package Group
      LM22674-Q1 LM22671-Q1 LM22672-Q1 LM22673-Q1 LM22676-Q1 LM22677-Q1 LM22678-Q1 LM22679-Q1 LM22680-Q1
      4.5 ? ? 4.5 ? ? 4.5 ? ? 4.5 ? ? 4.5 ? ? 4.5 ? ? 4.5 ? ? 4.5 ? ? 4.5 ? ?
      42 ? ? 42 ? ? 42 ? ? 42 ? ? 42 ? ? 42 ? ? 42 ? ? 42 ? ? 42 ? ?
      1.285 ? ? 1.285 ? ? 1.285 ? ? 1.285 ? ? 1.285 ? ? 1.285 ? ? 1.285 ? ? 1.285 ? ? 1.285 ? ?
      37 ? ? 37 ? ? 37 ? ? 37 ? ? 37 ? ? 37 ? ? 37 ? ? 37 ? ? 37 ? ?
      0.5 ? ? 0.5 ? ? 1 ? ? 3 ? ? 3 ? ? 5 ? ? 5 ? ? 5 ? ? 2 ? ?
      1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ?
      500 ? ? 200 ? ? 200 ? ? 500 ? ? 500 ? ? 200 ? ? 500 ? ? 500 ? ? 200 ? ?
      500 ? ? 1000 ? ? 1000 ? ? 500 ? ? 500 ? ? 1000 ? ? 500 ? ? 500 ? ? 1000 ? ?
      3.4 ? ? 3.4 ? ? 3.4 ? ? 3.4 ? ? 3.4 ? ? 3.4 ? ? 3.4 ? ? 3.4 ? ? 3.4 ? ?
      Enable ? ? Enable ? ? Enable ? ? Enable ? ? Enable ? ? Enable
      Frequency Synchronization ? ?      		 Enable ? ? Adjustable Current Limit ? ? Enable
      Frequency Synchronization ? ?
      Voltage Mode ? ? Voltage Mode ? ? Voltage Mode ? ? Voltage Mode ? ? Voltage Mode ? ? Voltage Mode ? ? Voltage Mode ? ? Voltage Mode ? ? Voltage Mode ? ?
      90 ? ? 90 ? ? 90 ? ? 90 ? ? 90 ? ? 90 ? ? 90 ? ? 90 ? ? 90 ? ?
      -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ?
      Automotive ? ? Automotive ? ? Automotive ? ? Automotive ? ? Automotive ? ? Automotive ? ? Automotive ? ? Automotive ? ? Automotive ? ?
      SO PowerPAD ? ? SO PowerPAD ? ? SO PowerPAD ? ? SO PowerPAD
      TO-263 ? ?      		 SO PowerPAD
      TO-263 ? ?      		 TO-263 ? ? TO-263 ? ? TO-263 ? ? SO PowerPAD ? ?

      方框圖 (2)

      技術文檔

      數據手冊（1）

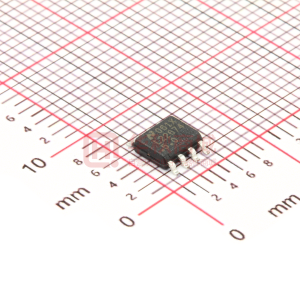

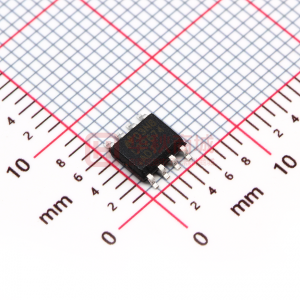

      元器件購買 LM22674-Q1 相關庫存
