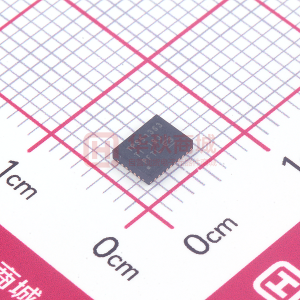

      TPS51363 具有集成 FET 的 22V 輸入、8A DC/DC 轉換器

      數據：

      描述

      TPS51363是一款高壓輸入，同步轉換器，此轉換器帶有集成的FET，基于D-CAP2控制拓?fù)浣Y(jié)構，從而實現快速瞬態響應并支持POSCAP和所有MLCC輸出電容器。與TI領先的封裝技術組合在一起，TI專有的FET技術為諸如VCCIO和VDDQ等用于DDR筆記本內存的單輸出電源軌或者廣泛應用中的任何負載點（POL）提供最高密度的解決方案。

      此特性集包括400kHz和800kHz的開關頻率。自動跳躍，預偏置啟動，集成引導加載開關，電源良好，使能和一整套的故障保護機制，其中包括OCL，UVP，OVP 5V UVLO和熱關斷。

      它采用3.5mm x 4.5mm，焊球間距0.4mm ，28引腳QFN（RVE）封裝，額定運行溫度范圍為-10°C至85°C。

      特性

      • 輸入電壓范圍：3V至22V
      • 輸出電壓范圍：0.6V至2V
      • 8A或10A集成FET轉換器
        （請見）
      • 最少的外部組件數量
      • 軟啟動時間可由外部電容器設定
      • 開關頻率：400kHz和800kHz
      • D-CAP2?架構以實現高分子有機半導體固體電容器（POSCAP）和所有多層陶瓷電容（MLCC）輸出電容器的使用
      • 用于精確過流限制（OCL）保護的集成且支持溫度補償?shù)牡蛡?cè)導通電阻感測
      • 電源良好輸出
        OCL，過壓保護（OVP），欠壓保護（UVP）和欠壓閉鎖（UVLO）保護
      • 熱關斷（非鎖存）
      • 輸出放電功能
      • 集成升壓金屬氧化物半導體場效應應晶體管（ MOSFET）開關
      • 焊球間距0.4mm，高度1mm的28引腳，3.5mm x 4.5mm，RVE，四方扁平無引線（QFN）封裝

      參數 與其它產品相比?降壓轉換器 （集成開關）

      ?
      Vin (Min) (V)
      Vin (Max) (V)
      Vout (Min) (V)
      Vout (Max) (V)
      Iout (Max) (A)
      Regulated Outputs (#)
      Switching Frequency (Min) (kHz)
      Switching Frequency (Max) (kHz)
      Iq (Typ) (mA)
      Features
      Control Mode
      Duty Cycle (Max) (%)
      Operating Temperature Range (C)
      Rating
      Package Group
      TPS51363 TPS51362 TPS51367
      3 ? ? 3 ? ? 3 ? ?
      22 ? ? 22 ? ? 22 ? ?
      0.6 ? ? 0.6 ? ? 0.6 ? ?
      2 ? ? 2 ? ? 2 ? ?
      10 ? ? 10 ? ? 12 ? ?
      1 ? ? 1 ? ? 1 ? ?
      400 ? ? 800 ? ? 400 ? ?
      800 ? ? 800 ? ? 800 ? ?
      0.56 ? ? 0.1 ? ? 0.1 ? ?
      Enable
      Light Load Efficiency
      Output Discharge
      Power Good
      Synchronous Rectification ? ?      		 Enable
      Light Load Efficiency
      Output Discharge
      Power Good
      Synchronous Rectification ? ?      		 Enable
      Light Load Efficiency
      Output Discharge
      Power Good
      Synchronous Rectification ? ?
      D-CAP2 ? ? D-CAP2 ? ? D-CAP2 ? ?
      87 ? ? 87 ? ? 87 ? ?
      -10 to 85 ? ? -10 to 85 ? ? -10 to 85 ? ?
      Catalog ? ? Catalog ? ? Catalog ? ?
      VQFN-CLIP ? ? VQFN-CLIP ? ? VQFN-CLIP ? ?
