      TPS62160-Q1 采用 2x2SON 封裝的 3V-17V 1A 汽車類降壓轉換器

      數據：

      描述

      TPS62160-Q1是一款易于使用的同步降壓DC-DC轉換器，針對高功率密度的應用進行了優化。該器件的開關頻率典型值高達2.25MHz，允許使用小型電感器，通過利用DCS-Control拓?fù)浼夹g(shù)提供快速的瞬態響應并實現高輸出電壓精度。

      此器件具有3V至17V寬運行輸入電壓范圍，非常適用于由鋰離子或其它電池以及12V中間電源軌供電的系統。其輸出電壓為0.9V至6V，支持高達1A的持續輸出電流（使用100％占空比模式）。

      通過配置使能引腳和開漏電源正常狀態引腳也可以實現電源排序。

      在節能模式下，器件可根據輸入電壓（VIN）生成約17μA的靜態電流。負載較小時可自動且無縫進入節能模式，同時該模式可保持整個負載范圍內的高效率。在關斷模式下，此器件會關閉且關斷期間的流耗少于2μA。

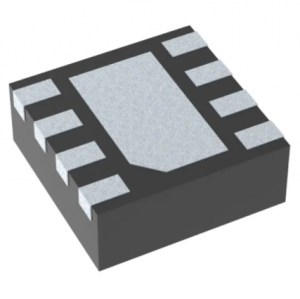

      此器件采用2mm× 2毫米（DSG）8引腳WSON封裝。

      特性

      • DCS-Control拓?fù)浼夹g(shù)
      • 符合汽車應用要求
      • 具有符合AEC-Q100的下列結果：
        • 器件溫度等級：-40°C至125°C的運行結溫范圍
        • 器件人體模型（HBM）靜電放電（ESD）分類等級H2
        • 器件充電器件模型（CDM）ESD分類等級C4B
      • 輸入電壓范圍：3V至17V
      • 輸出電流高達1A
      • 可調輸出電壓范圍為0.9V至6V
      • 固定輸出電壓版本
      • 無縫省電模式轉換
      • 靜態電流典型值為17μA
      • 電源正常輸出
      • 100％占空比模式
      • 短路保護
      • 過熱保護
      • 采用2mm x 2mm晶圓級小外形無引線（WSON）-8封裝

      應用

      • 汽車類12V導軌式電源
        • < li>以太網供電（POE）的同軸負載點（POL）電源
      • 攝像機模塊，視頻模塊
      • 低壓降穩壓器（LDO）

      參數 與其它產品相比?降壓轉換器 （集成開關）

      ?
      Vin (Min) (V)
      Vin (Max) (V)
      Vout (Min) (V)
      Vout (Max) (V)
      Iout (Max) (A)
      Regulated Outputs (#)
      Switching Frequency (Min) (kHz)
      Switching Frequency (Max) (kHz)
      Iq (Typ) (mA)
      Features
      Control Mode
      Duty Cycle (Max) (%)
      Operating Temperature Range (C)
      Rating
      Package Group
      TPS62160-Q1 TPS62162-Q1 TPS62170-Q1 TPS62171-Q1 TPS62172-Q1
      3 ? ? 3 ? ? 3 ? ? 3 ? ? 3 ? ?
      17 ? ? 17 ? ? 17 ? ? 17 ? ? 17 ? ?
      0.9 ? ? 3.3 ? ? 0.9 ? ? 1.8 ? ? 3.3 ? ?
      6 ? ? 3.3 ? ? 6 ? ? 1.8 ? ? 3.3 ? ?
      1 ? ? 1 ? ? 0.5 ? ? 0.5 ? ? 0.5 ? ?
      1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ?
      2250 ? ? 2250 ? ? 2250 ? ? 2250 ? ? 2250 ? ?
      2250 ? ? 2250 ? ? 2250 ? ? 2250 ? ? 2250 ? ?
      0.017 ? ? 0.017 ? ? 0.017 ? ? 0.017 ? ? 0.017 ? ?
      Enable
      Light Load Efficiency
      Output Discharge
      Power Good
      Synchronous Rectification ? ?      		 Enable
      Light Load Efficiency
      Output Discharge
      Power Good
      Synchronous Rectification
      Tracking
      Voltage Margining ? ?      		 Enable
      Light Load Efficiency
      Output Discharge
      Power Good
      Synchronous Rectification ? ?      		 Enable
      Light Load Efficiency
      Output Discharge
      Power Good
      Synchronous Rectification ? ?      		 Enable
      Light Load Efficiency
      Output Discharge
      Power Good
      Synchronous Rectification ? ?
      Constant on-time (COT)
      DCS-Control ? ?      		 Constant on-time (COT)
      DCS-Control ? ?      		 Constant on-time (COT)
      DCS-Control ? ?      		 Constant on-time (COT)
      DCS-Control ? ?      		 Constant on-time (COT)
      DCS-Control ? ?
      100 ? ? 100 ? ? 100 ? ? 100 ? ? 100 ? ?
      -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ?
      Automotive ? ? Automotive ? ? Automotive ? ? Automotive ? ? Automotive ? ?
      WSON ? ? WSON ? ? WSON ? ? WSON ? ? WSON ? ?
