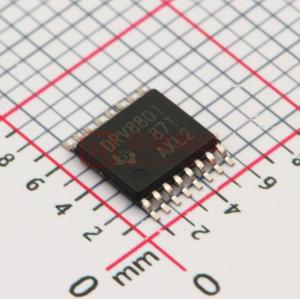

DRV8801 帶電流感測的 2.8A 刷式直流電機驅動器（PWM 控制）

描述

DRV880x提供多功能電機驅動器解決方案，具有多種功能。該設備包含一個完整的H橋，可用于驅動有刷直流電機，步進電機的一個繞組或其他設備，如螺線管。簡單的PHASE-ENABLE接口可以輕松連接控制器電路。

輸出級使用配置為H橋的N溝道功率MOSFET。 DRV880x的峰值輸出電流最高可達±2.8 A，工作電壓最高可達36 V.內部電荷泵可產生所需的柵極驅動電壓。

提供低功耗睡眠模式，可關閉內部電壓電路實現非常低的靜態電流消耗?？梢允褂脤Ｓ玫膎SLEEP引腳設置此休眠模式。

提供內部保護功能，用于欠壓，電荷泵故障，過流，短路供電，接地短路和過熱。故障條件通過nFAULT引腳指示。

DRV880x采用16引腳WQFN封裝，帶有PowerPAD?（環保：RoHS和無Sb /Br）。

?
Vs (Min) (V)
Vs (Max) (V)
RMS Output Current (A)
Peak Output Current (A)
Number of Full Bridges
Control I/F
RDS(ON) (HS + LS) (mOhms)
Number of Half Bridges
Features
Rating
Operating Temperature Range (C)
Pin/Package
?

DRV8801	DRV8801A-Q1	DRV8870	DRV8871	DRV8872
8 ? ?	6.5 ? ?	6.5 ? ?	6.5 ? ?	6.5 ? ?
38 ? ?	36 ? ?	45 ? ?	45 ? ?	45 ? ?
1.8 ? ?	1.8 ? ?	2 ? ?	2 ? ?	2 ? ?
2.8 ? ?	2.8 ? ?	3.6 ? ?	3.6 ? ?	3.6 ? ?
1 ? ?	1 ? ?	1 ? ?	1 ? ?	1 ? ?
PH/EN ? ?	PH/EN ? ?	PWM ? ?	PWM ? ?	PWM ? ?
830 ? ?	830 ? ?	565 ? ?	565 ? ?	565 ? ?
2 ? ?	2 ? ?	2 ? ?	2 ? ?	2 ? ?
Current Sense Amplifier ? ?	Current Sense Amplifier ? ?	Current Regulation ? ?	Integrated Current Sensing ? ?	Current Regulation ? ?
Catalog ? ?	Automotive ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?
-40 to 85 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?
16HTSSOP 16QFN ? ?	16WQFN ? ?	8SO PowerPAD ? ?	8SO PowerPAD ? ?	8SO PowerPAD ? ?
