DRV8871 DRV8871 預售

數據：具有內部電流感測功能的 DRV8871 3.6A 刷式直流電機驅動器（PWM 控制）數據表 (Rev. B)

描述

DRV8871器件是一款刷式直流電機驅動器，適用于打印機，電器，工業設備以及其他小型機器。兩個邏輯輸入控制H橋驅動器，該驅動器由四個N溝道金屬氧化物半導體場效應應晶體管（MOSFET）組成，能夠以高達3.6A的峰值電流雙向控制電機。利用電流衰減模式，可通過對輸入進行脈寬調制（PWM）來控制電機轉速。如果將兩個輸入均置為低電平，則電機驅動器將進入低功耗休眠模式。

DRV8871器件具有高級電流調節電路，該電路不使用模擬電壓基準或外部感應電阻器。這種新型解決方案采用標準的低成本，低功耗電阻來設置電流閾值。該器件能夠?qū)㈦娏飨拗圃谀骋灰阎剑@可顯著降低系統功耗要求，并且無需大容量電容來維持穩定電壓，尤其是在電機啟動和停轉時。

該器件針對故障和短路問題提供了全面保護，包括欠壓定（UVLO），過流保護（OCP）和過熱保護（TSD）。故障排除后，器件會自動恢復正常工作。

特性

H橋電機驅動器
- 驅動一個直流電機，一個步進電機的繞組或其他負載
- 6.5V至45V寬工作電壓范圍
- 565mΩ（典型值）R _DS（on）（HS + LS）
- 3.6A峰值電流驅動能力
- PWM控制接口
- 無需感測電阻即可實現電流調節
- 低功耗休眠模式
- 小型封裝尺寸

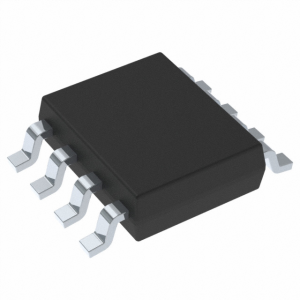

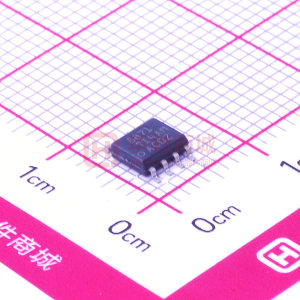

  - 8引腳HSOP封裝，帶有PowerPAD?
  - 4.9mm×6mm
- 集成保護特性
  - VM欠壓閉鎖（UVLO）
  - 過流保護（OCP）
  - 熱關斷（TSD）< /li>
  - 自動故障恢復
所有商標均為其各自所有者的財產。

參數 與其它產品相比?集成 FET 的有刷直流驅動器

?
Vs (Min) (V)
Vs (Max) (V)
RMS Output Current (A)
Peak Output Current (A)
Number of Full Bridges
Control I/F
RDS(ON) (HS + LS) (mOhms)
Number of Half Bridges
Features
Rating
Operating Temperature Range (C)
Pin/Package
?

DRV8871	DRV8801	DRV8801A-Q1	DRV8870	DRV8872
6.5 ? ?	8 ? ?	6.5 ? ?	6.5 ? ?	6.5 ? ?
45 ? ?	38 ? ?	36 ? ?	45 ? ?	45 ? ?
2 ? ?	1.8 ? ?	1.8 ? ?	2 ? ?	2 ? ?
3.6 ? ?	2.8 ? ?	2.8 ? ?	3.6 ? ?	3.6 ? ?
1 ? ?	1 ? ?	1 ? ?	1 ? ?	1 ? ?
PWM ? ?	PH/EN ? ?	PH/EN ? ?	PWM ? ?	PWM ? ?
565 ? ?	830 ? ?	830 ? ?	565 ? ?	565 ? ?
2 ? ?	2 ? ?	2 ? ?	2 ? ?	2 ? ?
Integrated Current Sensing ? ?	Current Sense Amplifier ? ?	Current Sense Amplifier ? ?	Current Regulation ? ?	Current Regulation ? ?
Catalog ? ?	Catalog ? ?	Automotive ? ?	Catalog ? ?	Catalog ? ?
-40 to 125 ? ?	-40 to 85 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?
8SO PowerPAD ? ?	16HTSSOP 16QFN ? ?	16WQFN ? ?	8SO PowerPAD ? ?	8SO PowerPAD ? ?
