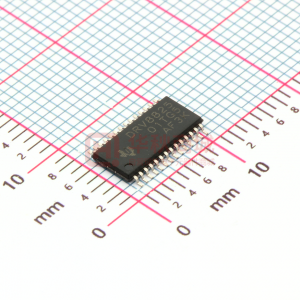

      DRV8825 具有片上 1/32 微步進分度器的 2.5A 雙極步進電機驅動器（Step/Dir 控制器）

      數據：

      描述

      DRV8825為打印機，掃描儀和其他自動化設備應用提供集成的電機驅動器解決方案。該器件具有兩個H橋驅動器和一個微步進分度器，用于驅動雙極步進電機。輸出驅動器模塊由N溝道功率MOSFET組成，配置為全H橋，以驅動電機繞組。 DRV8825能夠從每個輸出驅動高達2.5 A的電流（適當?shù)纳幔?4 V和25°C）。

      簡單的STEP /DIR接口可以輕松連接控制器電路。模式引腳允許以最高1/32步模式配置電機。衰減模式是可配置的，因此可以使用緩慢衰減，快速衰減或混合衰減。提供低功耗睡眠模式，關閉內部電路以實現非常低的靜態電流消耗。此睡眠模式可使用專用nSLEEP引腳設置。

      提供內部關斷功能，用于過流，短路，欠壓鎖定和過溫。故障條件通過nFAULT引腳指示。

      特性

      • PWM微步進步進電機驅動器
        • 內置微步進分度器
        • 最多1/32微步進
      • 多種衰變模式
        • 混合衰變
        • 慢衰退
        • 快速腐爛
      • 8.2V至45V工作電源電壓范圍
      • 2.5-A 24 V時的最大驅動電流和
        T A = 25°C
      • 簡單的STEP /DIR接口
      • 低電流休眠模式
      • 內置3.3V基準電壓輸出
      • 小型封裝保護功能
        • 過流保護（OCP）
        • 熱關斷（TSD）
        • VM欠壓鎖定（UVLO）
        • 故障狀態指示引腳（nFAULT）
      • 應用程序
        • 自動柜員機
        • 貨幣處理機
        • 視頻安全攝像頭
        • 打印機
        • 掃描儀
        • 辦公自動化機器
        • 游戲機
        • 工廠自動化
        • 機器人技術

      參數 與其它產品相比?集成 FET 的步進柵極驅動器

      ?
      Vs (Min) (V)
      Vs (Max) (V)
      Number of Full Bridges
      RDS(ON) (HS + LS) (mOhms)
      RMS Output Current (A)
      Peak Output Current (A)
      Micro-Stepping Levels
      Control I/F
      Features
      Pin/Package
      Rating
      Operating Temperature Range (C)
      DRV8825 DRV8824 DRV8880 DRV8884 DRV8885 DRV8886
      8.2 ? ? 8.2 ? ? 6.5 ? ? 8 ? ? 8 ? ? 8 ? ?
      45 ? ? 45 ? ? 45 ? ? 37 ? ? 37 ? ? 37 ? ?
      2 ? ? 2 ? ? 2 ? ? 2 ? ? 2 ? ? 2 ? ?
      400 ? ? 1280 ? ? 630 ? ? 1400 ? ? 860 ? ? 550 ? ?
      1.8 ? ? 1.1 ? ? 1.41 ? ? 0.7 ? ? 1 ? ? 1.4 ? ?
      2.5 ? ? 1.6 ? ? 2.5 ? ? 1 ? ? 1.5 ? ? 2 ? ?
      32 ? ? 32 ? ? 16 ? ? 16 ? ? 16 ? ? 16 ? ?
      STEP/DIR ? ? STEP/DIR ? ? STEP/DIR ? ? STEP/DIR ? ? STEP/DIR ? ? STEP/DIR ? ?
      P2P DRV8824/25 ? ? P2P DRV8824/25 ? ? AutoTune ? ? Integrated Current Sensing
      P2P DRV8884/5/6 ? ?      		 Integrated Current Sensing
      P2P DRV8884/5/6 ? ?      		 Integrated Current Sensing
      P2P DRV8884/5/6 ? ?
      28HTSSOP ? ? 28HTSSOP
      28VQFN ? ?      		 28HTSSOP
      28WQFN ? ?      		 24HTSSOP ? ? 24HTSSOP ? ? 24HTSSOP ? ?
      Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ?
      -40 to 85 ? ? -40 to 85 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ?

      方框圖 (1)

      技術文檔

      數據手冊（1）
      元器件購買 DRV8825 相關庫存
