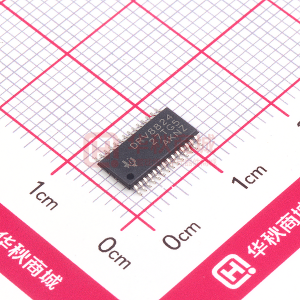

DRV8824 具有片上 1/32 微步進分度器的 1.6A 雙極步進電機驅動器（Step/Dir 控制器）

數據： DRV8824 Stepper Motor Controller IC 數據表

描述

DRV8824為打印機，掃描儀和其他自動化設備應用提供集成的電機驅動器解決方案。該器件具有兩個H橋驅動器和一個微步進分度器，用于驅動雙極步進電機。輸出驅動器模塊由N溝道功率MOSFET組成，配置為全H橋，以驅動電機繞組。 DRV8824能夠從每個輸出驅動高達1.6 A的電流（適當?shù)纳幔?4 V和25°C）。

簡單的STEP /DIR接口可以輕松連接控制器電路。模式引腳允許以最高1/32步模式配置電機。衰減模式是可配置的，因此可以使用緩慢衰減，快速衰減或混合衰減。提供低功耗睡眠模式，關閉內部電路以實現非常低的靜態電流消耗?？梢允褂脤Ｓ玫膎SLEEP引腳設置此休眠模式。

提供內部關斷功能，用于過流，短路，欠壓鎖定和過溫。故障條件通過nFAULT引腳指示。

特性

PWM微步進步進電機驅動器
- 內置微步進分度器
- 最多1/32微步進
多種衰變模式：
- 混合衰變
- 慢衰退
- 快速衰退
- 8.2V至45V工作電源電壓范圍
- 1.6-A最大驅動電流24 V且
  T _A = 25°C
- 簡單的STEP /DIR接口
- 低電流休眠模式
- 內置3.3V基準電壓輸出
- 小封裝和占用空間
- 保護功能：
  - 過流保護（OCP）
  - 熱關斷（TSD）
  - VMx欠壓鎖定（UVLO）
  - 故障狀態指示引腳（nFAULT）
- 應用程序
  - 自動柜員機
  - 貨幣處理機< /li>
  - 視頻安全攝像頭
  - 打印機
  - 掃描儀
  - 辦公自動化機器
  - 游戲機
  - 工廠自動化
  - 機器人技術

參數 與其它產品相比?集成 FET 的步進柵極驅動器

?
Vs (Min) (V)
Vs (Max) (V)
Number of Full Bridges
RDS(ON) (HS + LS) (mOhms)
RMS Output Current (A)
Peak Output Current (A)
Micro-Stepping Levels
Control I/F
Features
Pin/Package
Rating
Operating Temperature Range (C)
?

DRV8824	DRV8825	DRV8880	DRV8884	DRV8885	DRV8886
8.2 ? ?	8.2 ? ?	6.5 ? ?	8 ? ?	8 ? ?	8 ? ?
45 ? ?	45 ? ?	45 ? ?	37 ? ?	37 ? ?	37 ? ?
2 ? ?	2 ? ?	2 ? ?	2 ? ?	2 ? ?	2 ? ?
1280 ? ?	400 ? ?	630 ? ?	1400 ? ?	860 ? ?	550 ? ?
1.1 ? ?	1.8 ? ?	1.41 ? ?	0.7 ? ?	1 ? ?	1.4 ? ?
1.6 ? ?	2.5 ? ?	2.5 ? ?	1 ? ?	1.5 ? ?	2 ? ?
32 ? ?	32 ? ?	16 ? ?	16 ? ?	16 ? ?	16 ? ?
STEP/DIR ? ?	STEP/DIR ? ?	STEP/DIR ? ?	STEP/DIR ? ?	STEP/DIR ? ?	STEP/DIR ? ?
P2P DRV8824/25 ? ?	P2P DRV8824/25 ? ?	AutoTune ? ?	Integrated Current Sensing P2P DRV8884/5/6 ? ?	Integrated Current Sensing P2P DRV8884/5/6 ? ?	Integrated Current Sensing P2P DRV8884/5/6 ? ?
28HTSSOP 28VQFN ? ?	28HTSSOP ? ?	28HTSSOP 28WQFN ? ?	24HTSSOP ? ?	24HTSSOP ? ?	24HTSSOP ? ?
Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?
-40 to 85 ? ?	-40 to 85 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?
