DRV8821 具有 1/8 微步進分度器的 1.5A 雙路雙極步進電機驅動器（Step/Dir 控制器）

數據： DRV8821 Dual Stepper Motor Controller and Driver 數據表

描述

DRV8821為打印機，掃描儀和其他辦公自動化設備應用提供雙微步進電機控制器/驅動器解決方案。

兩個獨立的步進電機驅動器電路包括四個H橋驅動器和具有微步進功能的分度器邏輯。每個電機驅動器模塊都采用N溝道功率MOSFET，配置為H橋，以驅動電機繞組。

簡單的步進/方向接口可輕松連接控制器電路。引腳允許以全步，半步，四分之一步或八步模式配置電機，以及選擇慢速或混合衰減模式。

提供內部關斷功能用于過流保護，短路保護，欠壓鎖定和過熱。

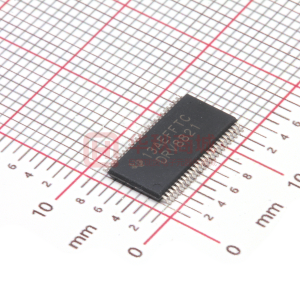

DRV8821采用48引腳HTSSOP封裝（環保：RoHS和無Sb /Br）。

特性

雙PWM微步進電機驅動器
- 內置微步進分度器
- 高達1.5 A電流每次繞組
- 三位繞組電流控制
  允許最多八個電流電平
- 低MOSFET導通電阻
- 可選慢速或混合衰減模式< /li>
8 V至32 V工作電源電壓范圍
用于柵極驅動的內部電荷泵
內置3.3- V參考
簡單步進/方向接口
完全防止欠壓，溫度過高和過流
熱增強型表面貼裝封裝

參數 與其它產品相比?集成 FET 的步進柵極驅動器

?
Vs (Min) (V)
Vs (Max) (V)
Number of Full Bridges
RDS(ON) (HS + LS) (mOhms)
RMS Output Current (A)
Peak Output Current (A)
Micro-Stepping Levels
Control I/F
Features
Pin/Package
Rating
Operating Temperature Range (C)
?

DRV8821	DRV8823	DRV8886
8 ? ?	8 ? ?	8 ? ?
32 ? ?	32 ? ?	37 ? ?
4 ? ?	4 ? ?	2 ? ?
550 ? ?	550 ? ?	550 ? ?
1 ? ?	1 ? ?	1.4 ? ?
1.5 ? ?	1.5 ? ?	2 ? ?
8 ? ?	8 ? ?	16 ? ?
STEP/DIR ? ?	SPI ? ?	STEP/DIR ? ?
?	SPI Control Interface ? ?	Integrated Current Sensing P2P DRV8884/5/6 ? ?
48HTSSOP ? ?	48HTSSOP ? ?	24HTSSOP ? ?
Catalog ? ?	Catalog ? ?	Catalog ? ?
-40 to 85 ? ?	-40 to 85 ? ?	-40 to 125 ? ?
