      DRV8811 具有片上 1/8 微步進分度器的 1.9A 雙極步進電機驅動器（Step/Dir 控制器）

      數據：

      描述

      DRV8811器件為打印機，掃描儀和其他自動化設備應用提供集成的步進電機驅動器解決方案。該器件具有兩個H橋驅動器，以及用于控制步進電機的微步進分度器邏輯。

      輸出驅動器模塊由N通道功率MOSFET組成，配置為全H橋驅動電機繞組。 /p>

      簡單的STEP-and-DIR接口可以輕松連接控制器電路。步進模式允許以全步，半步，四分之一步或八步模式配置電機。衰減模式和PWM關斷時間是可編程的。

      內部關斷功能用于過流保護，短路保護，欠壓鎖定和過熱。

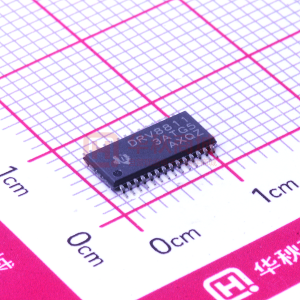

      DRV8811器件采用帶有導熱墊的PowerPAD?28引腳HTSSOP封裝。

      特性

      • 脈沖寬度調制（PWM）微步進電機驅動器
        • 最多1/8步微步進分度器
          • < li> Step and DirectionControl
        • 可編程混合衰減，消隱和關閉時間
      • 每次繞組最高1.9 A電流
        • < li>低1.0Ω（HS + LS）MOSFET R DS（on）（25°C）
      • 8 V至38 V工作電源電壓范圍
      • 與DRV8818兼容的引腳對引腳
      • 熱增強型表面貼裝封裝
      • 保護功能：
        • VM欠壓鎖定（UVLO）
        • 過流保護（OCP）
        • 熱關斷（TSD）

      所有商標均歸其所有各自所有者。

      參數 與其它產品相比?集成 FET 的步進柵極驅動器

      ?
      Vs (Min) (V)
      Vs (Max) (V)
      Number of Full Bridges
      RDS(ON) (HS + LS) (mOhms)
      RMS Output Current (A)
      Peak Output Current (A)
      Micro-Stepping Levels
      Control I/F
      Features
      Pin/Package
      Rating
      Operating Temperature Range (C)
      DRV8811
      8 ? ?
      38 ? ?
      2 ? ?
      1000 ? ?
      1.4 ? ?
      1.9 ? ?
      8 ? ?
      STEP/DIR ? ?
      P2P DRV8811/18 ? ?
      28HTSSOP ? ?
      Catalog ? ?
      -40 to 85 ? ?

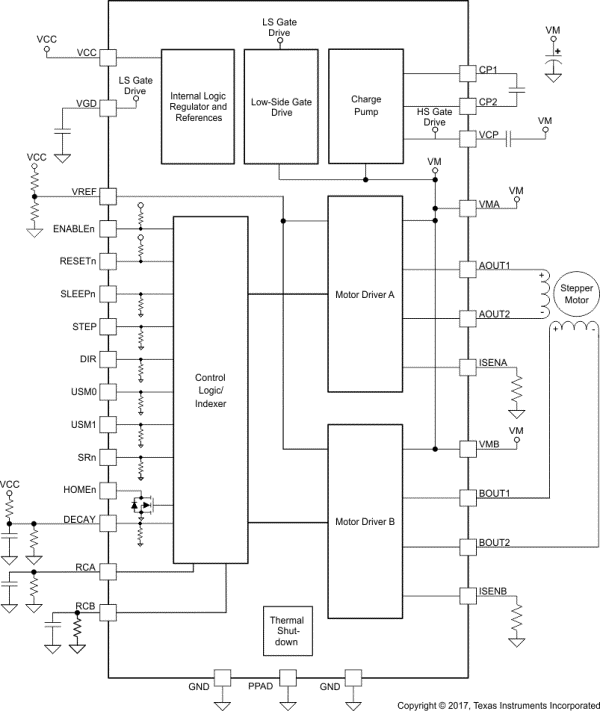

      方框圖 (1)
