DRV10983 三相無傳感器 BLDC 電機驅動器

數據： DRV1098312V 至 24V 三相無傳感器 BLDC 電機驅動器數據表 (Rev. G)

描述

DRV10983器件是一款具有集成功率MOSFET的三相無傳感器電機驅動器，可提供高達2A的持續驅動電流。該器件專為成本敏感型，低噪聲，低外部組件數量應用而設計低功耗是一個關鍵問題。

DRV10983器件采用專有無傳感器控制方案來提供持續正弦驅動，可大幅降低換向過程中通常會產生的純音。該器件的接口設計簡單而靈活?？芍苯油ㄟ^PWM，模擬或I ² C輸入控制電機?？赏ㄟ^FG引腳或I ² C提供電機速度反饋。

DRV10983器件安全功能包括一個集成降壓穩壓器，可高效地將電源電壓降至5V或3.3V，從而為內外部電路供電。該器件提供睡眠模式和待機模式兩種型號，可在電機停止運轉時實現節能。待機模式（3mA）型號會使穩壓器保持運行，而休眠模式（180μA）型號會使穩壓器停止工作。在使用穩壓器為外部微控器供電的應用中使用待機模式型號。

用戶可通過I ² C接口對寄存器中的特定電機參數進行重新編程并可對EEPROM進行編程，以幫助優化既定應用的性能.DRV10983器件采用帶有外露散熱焊盤的高效散熱型HTSSOP 24引腳封裝。額定工作溫度為-40°C至125°C。

特性

輸入電壓范圍：8至28V
總驅動器H + L r _DS（on）：250mΩ
驅動電流：2A持續繞組電流（峰值3A）
無傳感器專有反電動勢（BEMF）控制方案
連續正弦180 °換向
無需外部感測電阻
用戶可通過添加外部感應電阻以靈活監視為電機提供的功率
靈活的用戶接口選項：
- I ² C接口：訪問命令和反饋寄存器
- 專用的SPEED引腳：接受模擬或PWM輸入
- 專用的FG引腳：提供TACH反饋
- 可通過EEPROM定制旋轉曲線
- 使用DIR引腳進行正向/反向控制
集成了降壓穩壓器，可高效地為內部和外部電路提供電壓（5V或3.3V）
電源電流為3mA待機型號（DRV10983）
電源電流為180μA睡眠型號（DRV10983Z）
過流保護
鎖定檢測
電壓浪涌
欠壓閉鎖（UVLO）保護
熱關斷保護

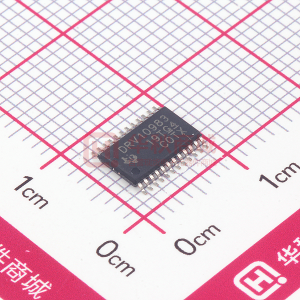

耐熱增強型24引腳散熱薄型小外形尺寸（HTSSOP）

所有商標均為其各自所有者的財產。

參數 與其它產品相比?集成 FET 的無刷直流驅動器

?
Vs (Min) (V)
Vs (Max) (V)
RMS Output Current (A)
Peak Output Current (A)
RDS(ON) (HS + LS) (mOhms)
Number of Half Bridges
Control I/F
Features
Rating
Operating Temperature Range (C)
Pin/Package
?

DRV10983
8 ? ?
28 ? ?
2 ? ?
3 ? ?
250 ? ?
3 ? ?
PWM, Analog, or I2C ? ?
180 Degree Sinusoidal Commutation 100mA Step Down Buck Rotor Lock Protection ? ?
Catalog ? ?
-40 to 125 ? ?
24HTSSOP ? ?
